3CAD Next bietet die Möglichkeit, die Wände zuvor erstellter Standardräume (oder benutzerdefinierter Räume) jederzeit anzupassen.
Um die Wände eines Raums anzupassen, gehen Sie wie folgt vor:
- Öffnen Sie den Raum in 3CAD Next.
- Wählen Sie die 2D Sicht.
Die Benutzer können die Änderungen anwenden wie in den folgenden Abschnitten dargestellt.
Wände und Ecken anpassen
- Klicken Sie auf die Wand, die Sie anpassen möchten.

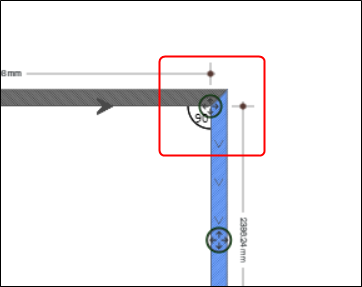

- Klicken Sie auf einen der Ankerpunkte (Kreise mit vier inneren Pfeilen), die sich an jedem Ende der Wand befinden.
- Ziehen Sie, während Sie die Maustaste gedrückt halten.
- Lassen Sie los, wenn es die richtige Position ist. Die Winkelgröße wird immer angezeigt.
- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern , um die Komposition zu speichern.
Den Winkel einer Wand ändern
- Klicken Sie auf eine der beiden Wände, die den Winkel bilden.
- Klicken Sie auf den Kreisbogen, der den Winkel angibt. Er wird rot markiert.
- Im Winkel bearbeiten modal, das angezeigt wird, legen Sie die Werte für Winkel und Diagonale fest.
Notiz: Vorherige Wand bezieht sich auf die Wand links vom Winkel und Nächste Wand bezieht sich auf die Wand rechts vom Winkel.
- Drücken Sie
Eingebenoder klicken Sie auf das X. Die Änderungen beziehen sich auf den Winkel.
- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern, um die Komposition zu speichern.
Notiz: Das Festlegen der Längen und Winkel von Wänden ist unabhängig vom Festlegen der Flächen und Formen von Boden oder Decke. Alle diese Elemente müssen separat angepasst werden.
Material und Farbe der Wand ändern
- Klicken Sie zum Anpassen auf die Wand.
- Klicken Sie auf die schwebende Schaltfläche auf der linken Seite des Fensters, um die Bibliothek zu öffnen.

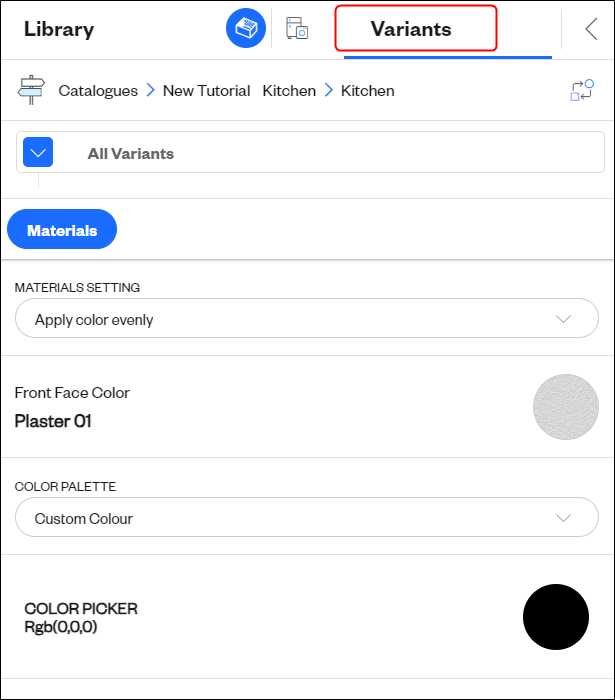

- Klicken Sie auf Varianten.
- Legen Sie Material und Farbe der Wand fest.
- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern , um die Komposition zu speichern.
Löschen einer Wand
- Klicken Sie auf die Wand.
- Drücken Sie
Löschen.
- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern , um die Komposition zu speichern.
Eine Wand hinzufügen
- Klicken Sie auf die schwebende Schaltfläche auf der linken Seite des Fensters, um die Bibliothek zu öffnen.

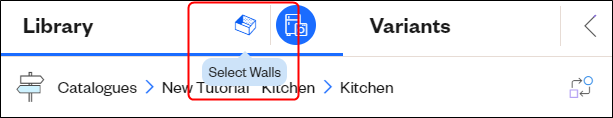

- Klicken Sie auf das Wände auswählen Symbol zwischen Bibliothek und Varianten

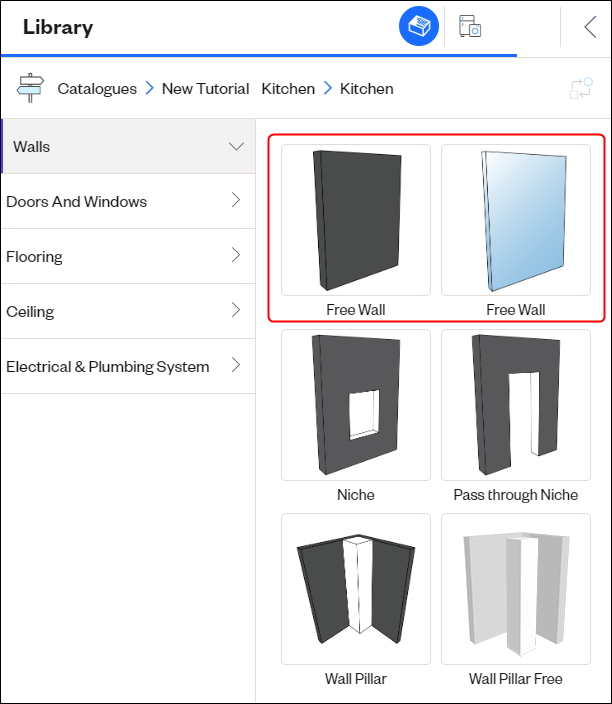

- Wählen Sie die Wände und klicken Sie auf ein Freie Wand Bild (sowohl Standard- als auch Glaswände sind verfügbar). Auf dem Planer erscheint ein blauer Wandabschnitt.

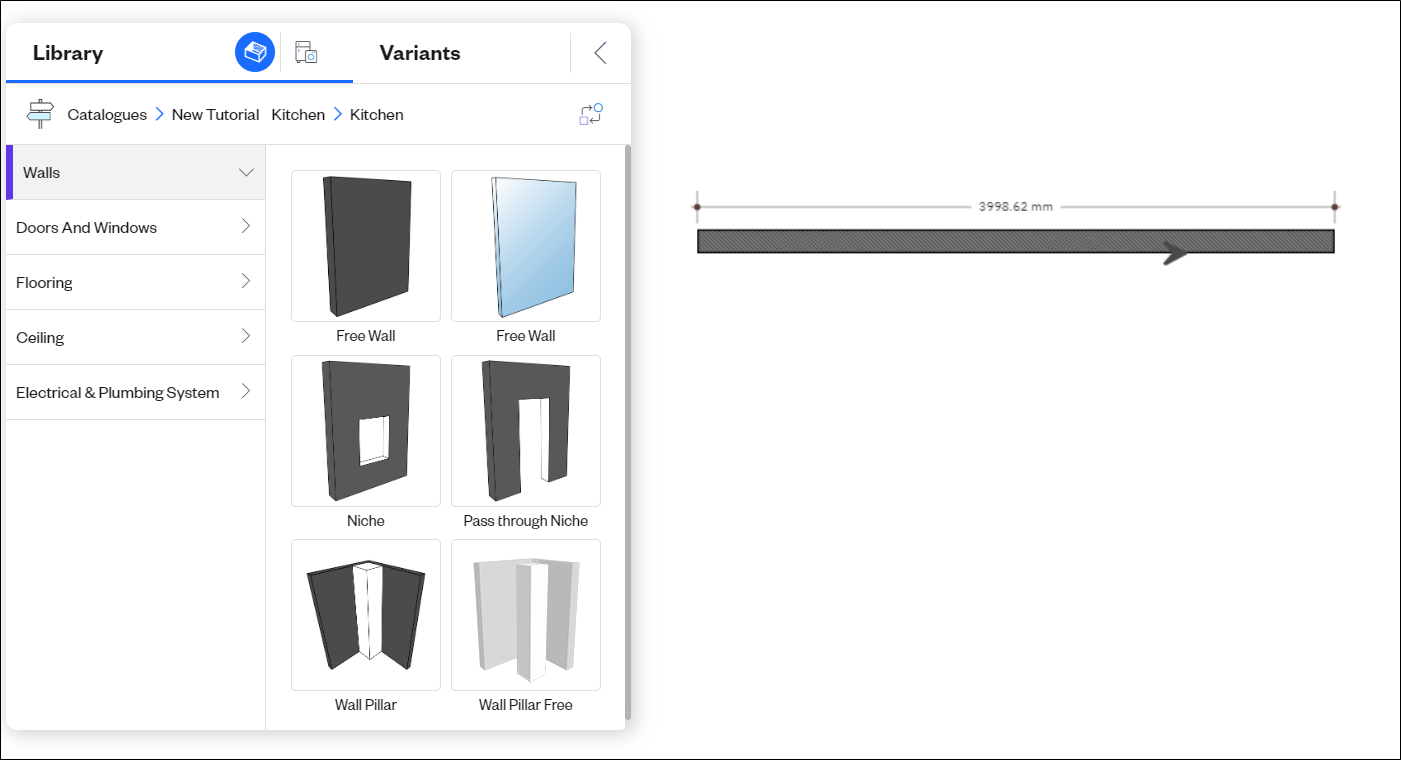

- Bewegen Sie den Cursor auf den Planer, das Wandteil bleibt am Cursor haften. Beginnen Sie mit dem Zeichnen der Wand, indem Sie auf den Anfangspunkt klicken, den Cursor ziehen und erneut auf den Endpunkt der Wand klicken. Es wird immer die Länge der Wand angezeigt. Wenn die Wand fertig ist, wird sie grau.
- Benutzer können jetzt mit dem Zeichnen einer zweiten Wand beginnen. Standardmäßig positioniert der Konfigurator den Anfangspunkt der zweiten Wand dort, wo die erste endet. Um die zweite Wand von einem anderen Punkt aus zu beginnen, drücken Sie
Esc, dann wiederholen Sie die Punkte 3 und 4, bis alle Wände an ihrem Platz sind und drücken SieEscum mit dem Bau von Wänden aufzuhören.
- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern , um die Komposition zu speichern.
Notiz: Sie können frei zwischen der 2D- und 3D-Visualisierung wechseln, indem Sie auf 2D und 3D jeweils in der Menüleiste klicken. Die Wandgestaltung ist, bis auf die Material- und Farbdefinition, nur in der 2D-Visualisierung möglich.
