3CAD Next ermöglicht die Konfiguration und Anpassung von Bodenbelägen. Es ist gleichermaßen möglich, einen neuen Fußboden zu konfigurieren oder einen bereits vorhandene Boden anzupassen, unabhängig vom Raumtyp (Standard oder benutzerdefiniert). Bodenbeläge in 3CAD Next sind:
- Standardböden
- Podest
Um den Fußboden in einen Raum einzufügen, gehen Sie folgendermaßen vor:
- Öffnen Sie den Raum in 3CAD Next.
- Wählen Sie die 2D Sicht.

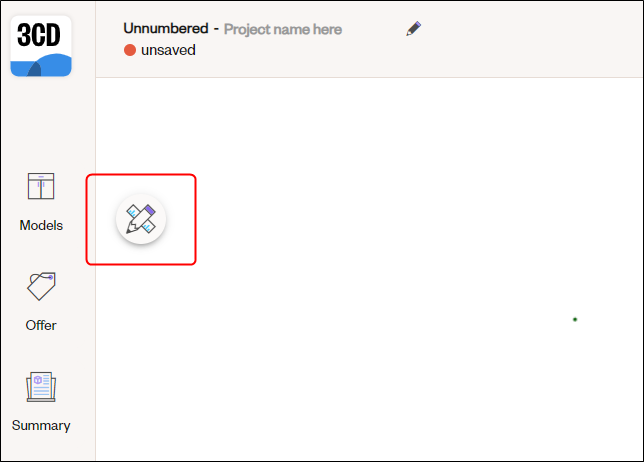

Klicken Sie auf die schwebende Schaltfläche auf der linken Seite des Fensters, um die Bibliothekzu öffnen.

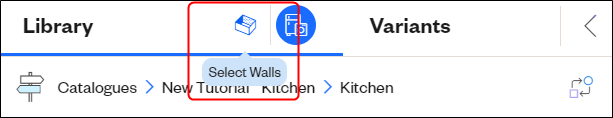

Klicken Sie auf das Symbol „Wände auswählen“ zwischen Bibliothek und Varianten.
- Wählen Sie den Bodenbelag und klicken Sie auf das Element (Bodenbelag, oder Podest) einfügen.

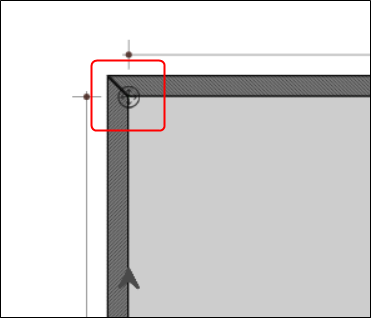

Beginnen Sie mit dem Zeichnen des Bodenumfangs, indem Sie auf den Anfangspunkt klicken, den Cursor ziehen und erneut auf das Ende jeder Bodenseite klicken, bis der gesamte Umfang gezeichnet ist. Um die Zeichnung einfacher zu gestalten, sind die Wandecken magnetisch an den Ankerpunkten des Bodens befestigt (dargestellt durch einen Kreis mit vier Pfeilen im Inneren). Wenn der Boden fertig ist, drücken Sie
Esc.
- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern , um die Komposition zu speichern.
Notiz: Um den Bodenbelag in 3D anzuzeigen, können Benutzer frei zwischen 2D- und 3D-Visualisierungen wechseln, indem sie auf 2D und 3D klicken, jeweils in der Menüleiste. Die Bodenkonfiguration ist, mit Ausnahme der Materialeinstellung, nur in der 2D-Visualisierung möglich.
In dieser Phase können Benutzer den Bodenbelag weiter bearbeiten und an ihre Bedürfnisse anpassen, indem sie die Änderungen anwenden dargestellt in den folgenden Abschnitten.
Passen Sie die Bodenform an
- Klicken Sie auf den Bodenbelag.

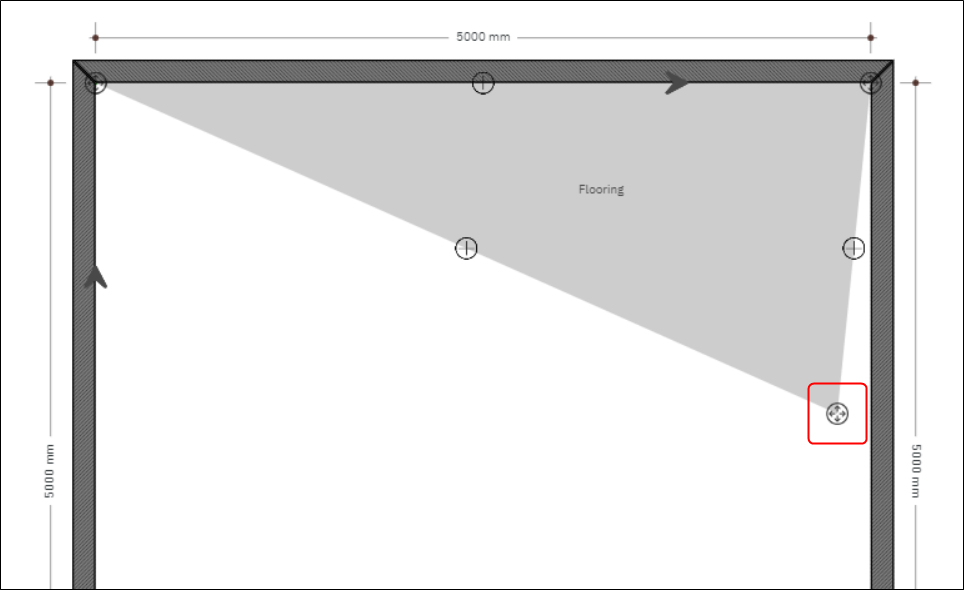

Klicken Sie auf einen der Ankerpunkte (Kreis mit vier inneren Pfeilen), die sich an den Ecken des Bodenbelags befinden.
- Ziehen Sie es, während Sie es gedrückt halten.
- Lassen Sie es los, wenn es in der richtigen Position ist.

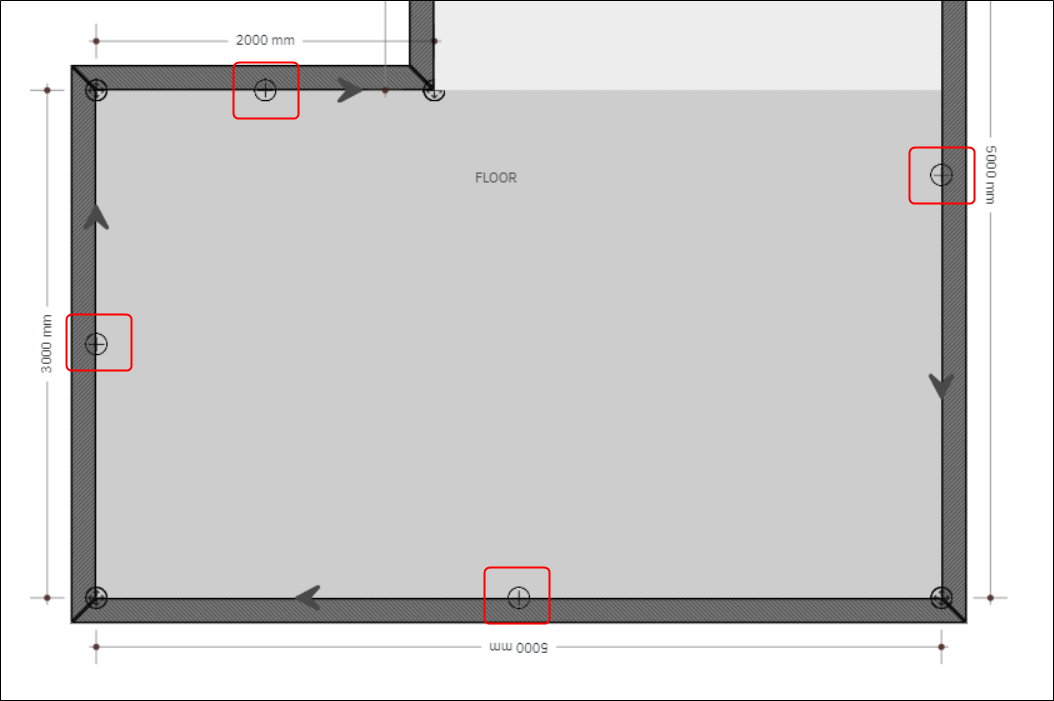

Für eine individuellere Form fügen Sie weitere Ankerpunkte hinzu, indem Sie auf einen oder mehrere Kreise mit einem inneren + klicken, seitlich am Bodenrand angebracht.
Der Kreis mit einem inneren + wird zu einem Ankerpunkt (Kreis mit vier Pfeilen) und kann als Anker verwendet werden. Auf jeder Seite des Ankerpunktes werden zwei neue Kreise mit einem inneren + erscheinen, um einer feineren Formgebung zu dienen.
- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern, um die Komposition zu speichern.
Notiz: Die Festlegung der Bodenfläche und -form erfolgt unabhängig von der Festlegung der Decke bzw. Wände. Alle diese Elemente müssen separat angepasst werden.
Bodenbelags material wechseln
- Klicken Sie auf den Bodenbelag.
- Klicken Sie auf die schwebende Schaltfläche auf der linken Seite des Fensters, um die Bibliothek zu öffnen.

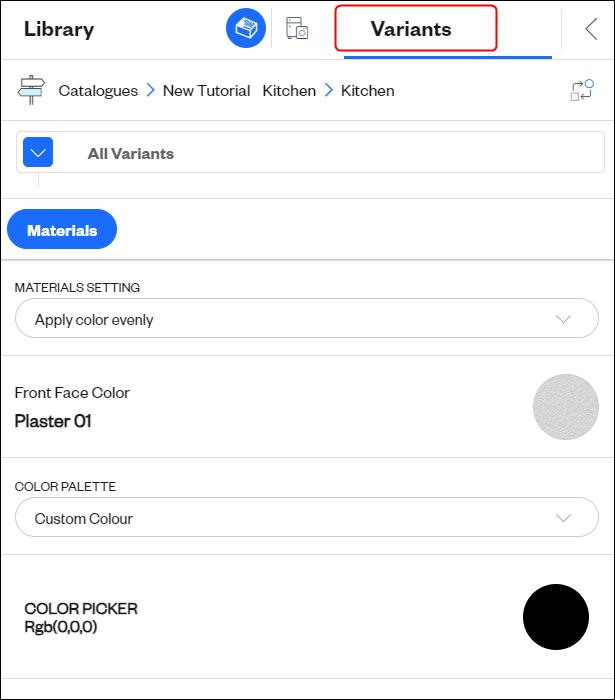

- Klicken Sie auf Varianten.
- Legen Sie das Material für den Bodenbelag fest.
- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern, um die Komposition zu speichern.
Notiz: Diese Aktion kann sowohl aus der 2D- als auch aus der 3D-Visualisierung heraus ausgeführt werden.
Boden löschen
- Klicken Sie auf den Bodenbelag.
- Drücken Sie
Löschen.
- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern, um die Komposition zu speichern.
