Türen und Fenster in 3CAD Next hinzufügen und anpassen

Elena Damiani
  • Aktualisiert

In 3CAD Next können mit Türen, Fenstern und Fenstertüren Öffnungen zu den Wänden eines Standardraums oder benutzerdefinierten Raums hinzugefügt werden. Jede Öffnung kann neu positioniert, in der Größe angepasst und individuell angepasst werden. Mit dem Werkzeug Divider kann ein Fenster- oder Türbereich in mehrere kleinere Abschnitte unterteilt werden. Dieser Artikel erläutert, wie Öffnungen hinzugefügt und bearbeitet werden, wie zwischen ihren Varianten navigiert wird und wie Trennungen verwendet werden.



Öffnungen, die einer Wand hinzugefügt werden können

  • Türen
    • Drehtüren
    • Doppelte Drehtüren

  • Fenster
    • Drehfenster
    • Kippfenster
    • Schiebefenster
    • Klappfenster

  • Fenstertüren
    • Fenstertüren mit Drehtür
    • Fenstertüren mit doppelter Drehtür
    • Schiebetüren
    • Faltbare Fenstertüren mit 3 Flügeln
    • Faltbare Fenstertüren mit 6 Flügeln



So wird eine Tür, ein Fenster oder eine Fenstertür hinzugefügt

  1. Den Raum im 3CAD Next-Planer öffnen.

  2. Die 2D-Ansicht auswählen. Die Konfiguration von Öffnungen ist nur in 2D verfügbar.

  3. Die Wand auswählen, der die Öffnung hinzugefügt werden soll.
    Hinweis: Fenster und Türen können erst hinzugefügt werden, nachdem eine Wand ausgewählt wurde.

  4. Auf die Schaltfläche Catalog klicken, um die Library zu öffnen.


  5. Auf das Symbol Select walls zwischen Library und Variants klicken.

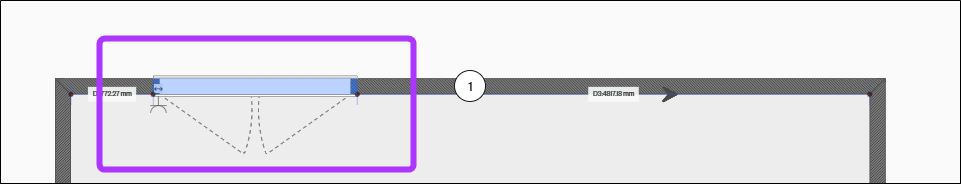

  6. Den Reiter Doors and Windows auswählen und dann auf das einzufügende Element klicken (Door, Window oder French Door). Das Element wird an der Wand angezeigt.

  7. Die Position des Elements an der Wand durch manuelles Ziehen anpassen oder die Leertaste drücken, um den Dialog Update position zu öffnen.

  8. In der oberen Leiste auf Projects klicken und dann Save Project auswählen.

Hinweis: Es kann jederzeit zwischen 2D und 3D gewechselt werden.



So wird eine Öffnung bearbeitet

Öffnung neu positionieren

Öffnungen können auf zwei Arten neu positioniert werden: durch Ziehen oder durch Öffnen des Dialogs Position aktualisieren.



Methode A: Ziehen

  1. Die Öffnung anklicken, um sie auszuwählen.



  2. Sie an die neue Position ziehen.

  3. Auf Projects klicken und dann Save Project.

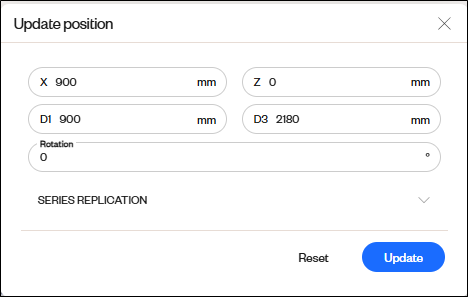

Methode B: Dialog „Position aktualisieren“

  1.  Die Öffnung anklicken, um sie auszuwählen.

  2. Die Leertaste drücken, um den Dialog Position aktualisieren zu öffnen.



  3. Die genaue Position festlegen.

  4. Auf Aktualisieren klicken.

Hinweis: Türen und Fenster können nur in der 2D-Ansicht neu positioniert werden.



Einstellungen einer Öffnung ändern (Breite, Höhe, Griff usw.)

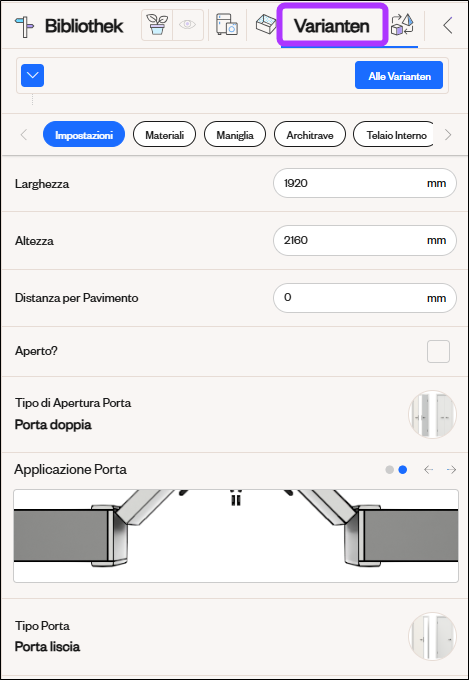

Alle Einstellungen für Öffnungen sind im Menü Variants zu finden. Hier können die Abmessungen, das Material und weitere Eigenschaften des Fensters oder der Tür geändert werden. Die verfügbaren Varianten hängen vom jeweiligen Öffnungstyp ab.

Fenster und Fenstertüren können auch mit dem Divider tool bearbeitet werden, mit dem die gesamte Fläche einer Öffnung in mehrere kleinere Bereiche unterteilt werden kann. Weitere Informationen enthält der Artikel Verwendung von Unterteilungen für Fenster und Fenstertüren.

Die folgenden Schritte ausführen, um die Einstellungen einer Öffnung zu ändern.

  1. Die Öffnung anklicken, um sie auszuwählen.

  2. Die Library über die Schaltfläche Catalog öffnen.

  3. Auf Variants klicken.


  4. Die benötigten Werte auswählen. Die verfügbaren Einstellungen hängen vom Öffnungstyp ab.

  5. Auf Projects klicken und dann Save Project.

Hinweis: Die Varianten von Türen und Fenstern sind nur in der 2D-Ansicht verfügbar.



So wird eine Öffnung gelöscht

  1. Die Öffnung anklicken.

  2. Delete drücken.

  3. Auf Projects klicken und dann Save Project.
