Einen benutzerdefinierten Raum im Planer konfigurieren

Elena Damiani
  • Aktualisiert

3CAD Next ermöglicht das Erstellen vollständig benutzerdefinierter Raumlayouts direkt im Planer, indem Wände in einer 2D-Umgebung gezeichnet werden.

Dieser Artikel erläutert, wie ein benutzerdefinierter Raum für ein neues Projekt erstellt, bearbeitet und verwaltet wird.



Einen benutzerdefinierten Raum erstellen

Folgende Schritte sind auszuführen, um einen benutzerdefinierten Raum zu konfigurieren:

  1. 3CAD Next öffnen und anmelden.

  2. Den passenden Shop auswählen (wenn der Benutzer mit mehreren Shops verknüpft ist).

  3. Auf New Project klicken.

  4. Das Projekt einem Kunden zuordnen:
    • Einen vorhandenen Kunden auswählen oder
    • Einen neuen erstellen oder
    • Auf Skip. klicken

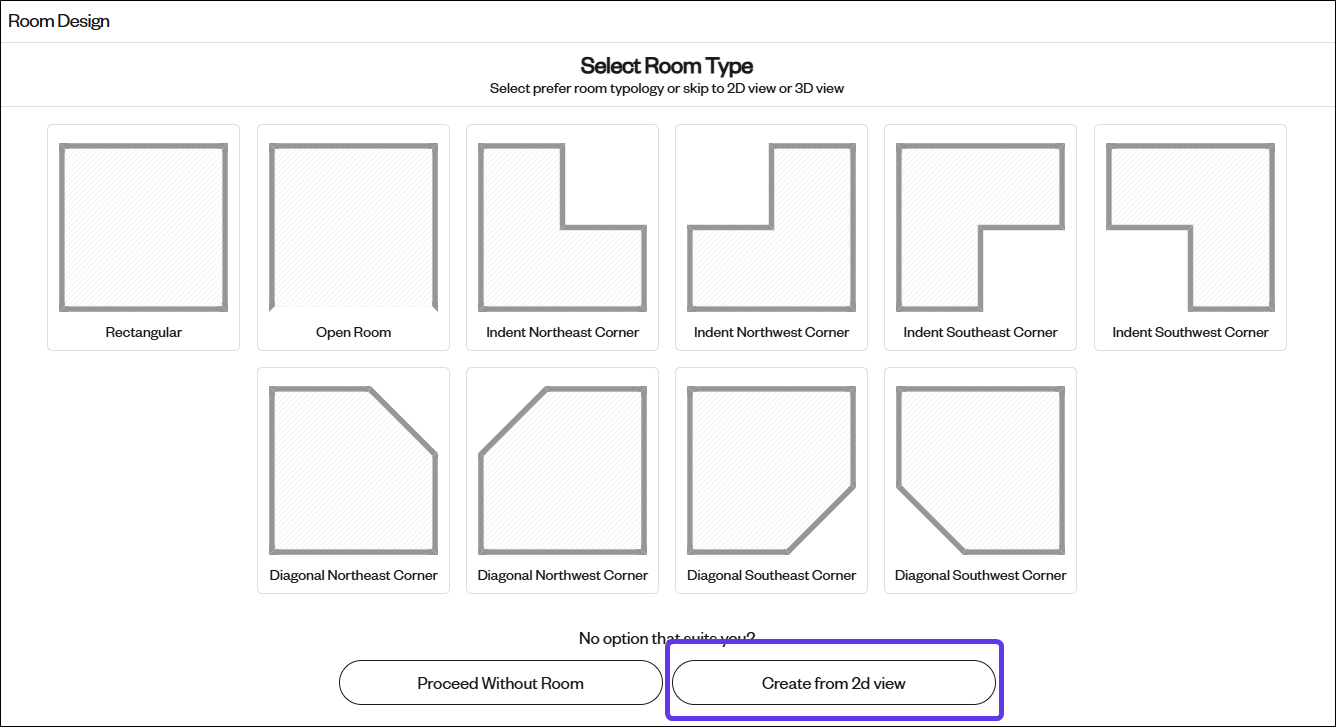

  5. Auf Create From 2D View klicken.


  6. Den benötigten Katalog auswählen.
    Hinweis: Dieser Schritt ist nicht erforderlich, wenn nur ein Katalog verfügbar ist.

  7. Das passende kommerzielle oder technische Modell auswählen.
    Hinweis: Dieser Schritt kann je nach Frontend-Konfiguration variieren.

  8. Gegebenenfalls verfügbare Kopfvarianten definieren.
    Hinweis: Kopfvarianten sind vorausgewählte Optionen, die standardmäßig auf alle Elemente im Planer angewendet werden.

  9. Auf Planner klicken, um den 2D-Planer zu öffnen.

  10. Auf die Schaltfläche Catalog auf der linken Seite des Fensters klicken, um die Wall library zu öffnen.


  11. Den Reiter Walls auswählen.

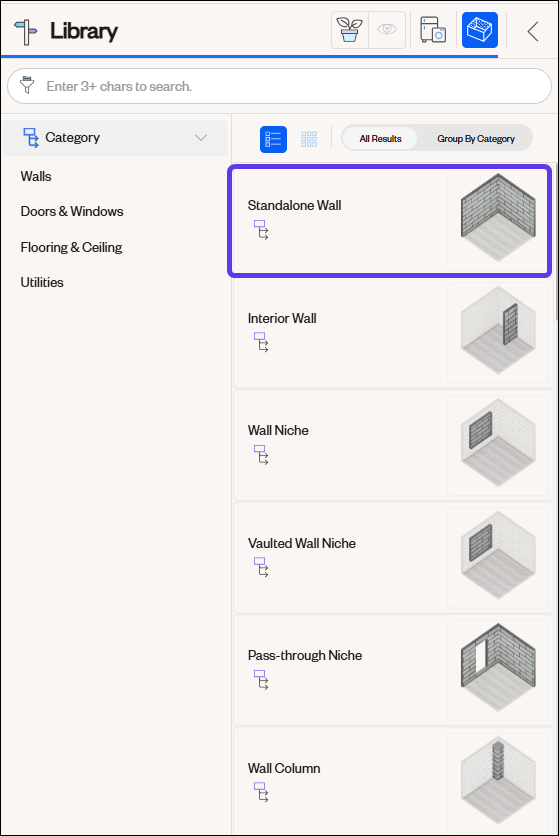

  12. Standalone Wall. auswählen. Wenn der Mauszeiger über das Menüelement bewegt wird, erscheint die Schaltfläche + auf dem Symbol. Auf die Schaltfläche + klicken. Ein Wandsegment erscheint im Arbeitsbereich.

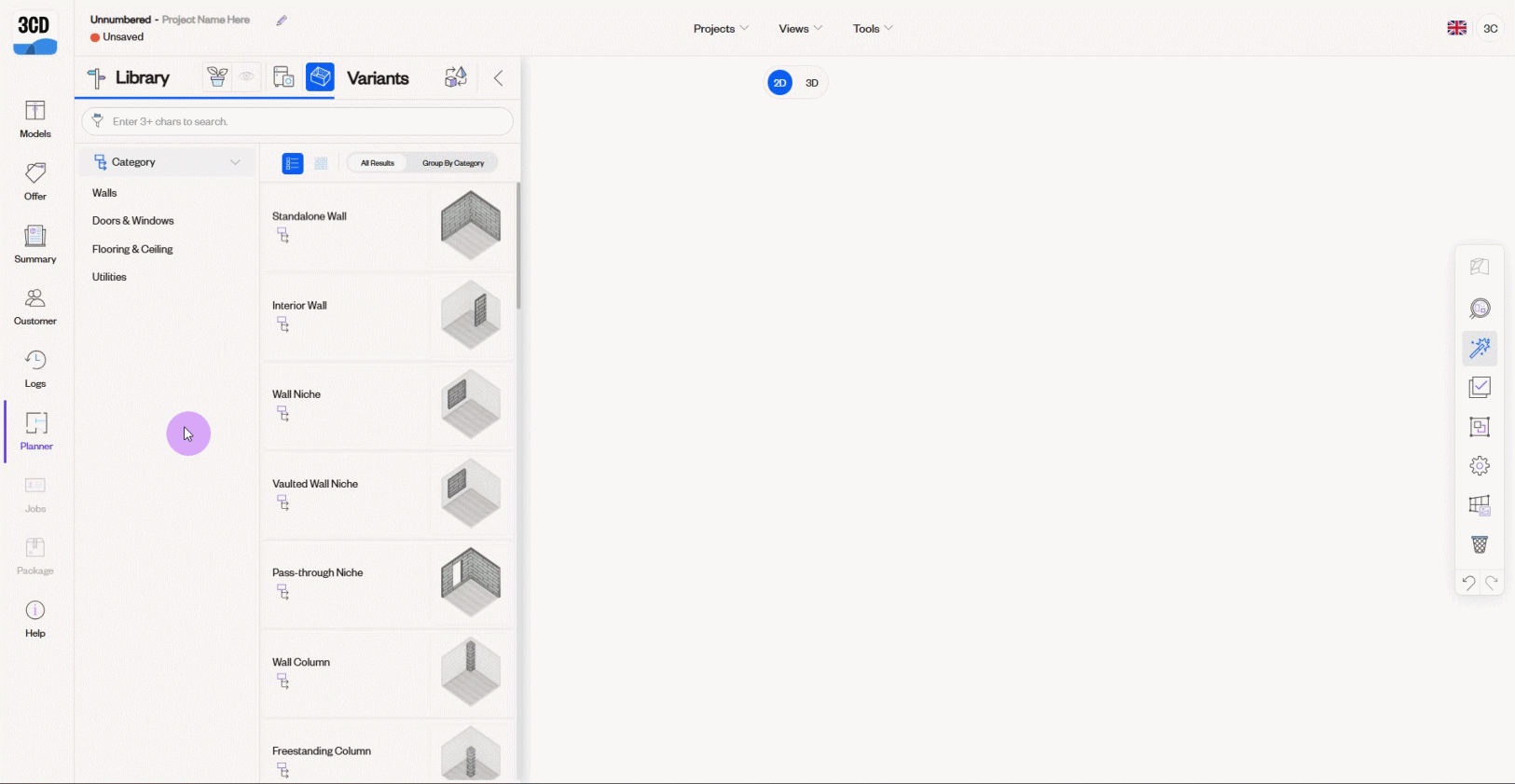

  13. Die erste Wand zeichnen:

    METHOD A
    • Den Cursor in den Planer bewegen; das Wandsegment haftet am Cursor.

    • Klicken, um den Startpunkt festzulegen.

    • Den Cursor ziehen, um die Wandlänge zu definieren.

    • Erneut klicken, um den Endpunkt festzulegen.
    Die Wandlänge wird während des Zeichnens angezeigt, und die Wand wird grau, wenn sie fertiggestellt ist.

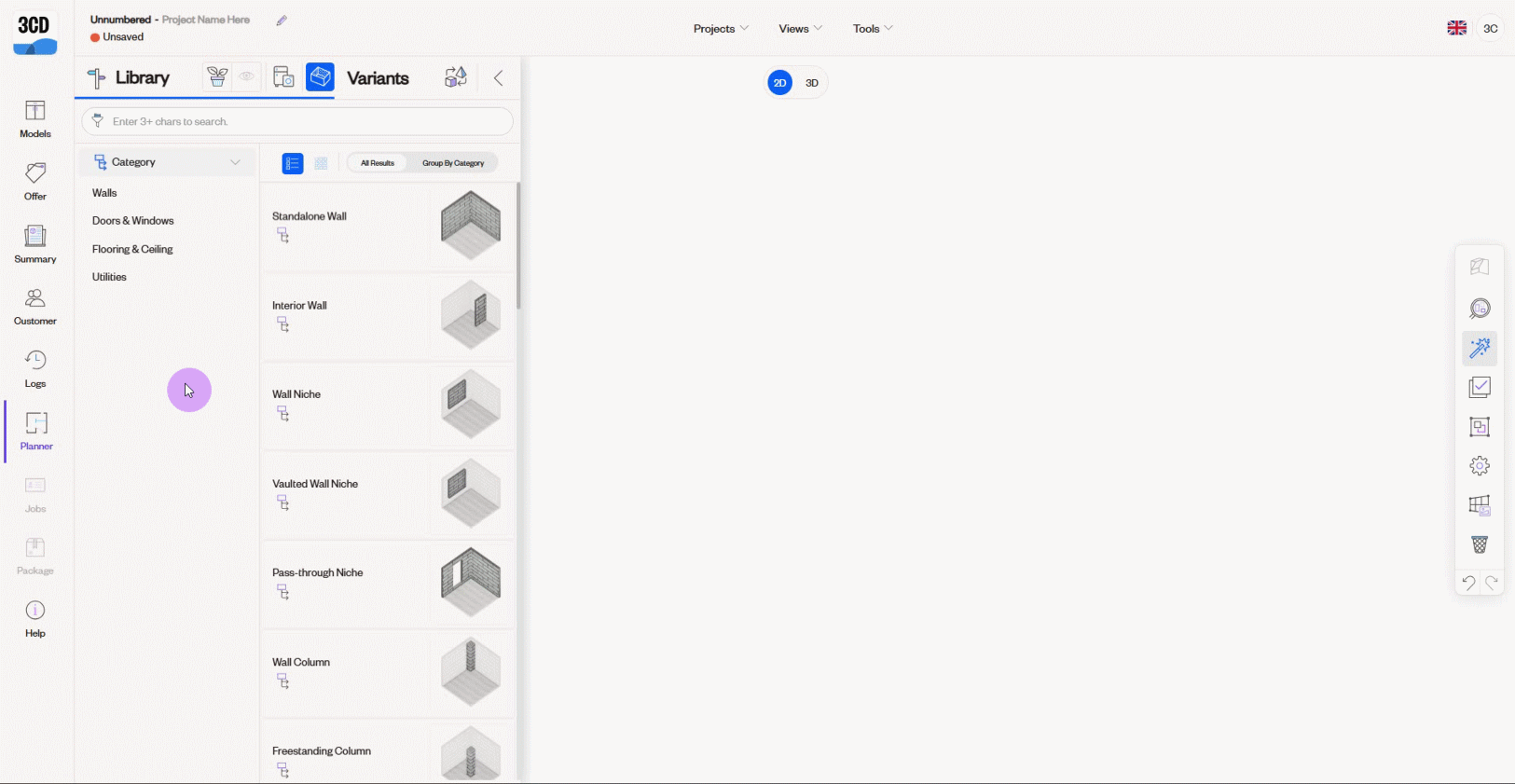

    METHOD B
    Für eine präzisere Kontrolle die erweiterte Option zum Zeichnen von Wänden verwenden:
    • Den Cursor in den Planer bewegen; das Wandsegment haftet am Cursor.

    • Klicken, um den Startpunkt festzulegen.

    • Den Cursor horizontal, vertikal oder in die gewünschte Richtung ziehen.

    • Die Space Bar drücken, um den Dialog Edit wall zu öffnen.

    • Die Wandlänge und -tiefe eingeben.

    • Enter drücken, um die Werte zu übernehmen und die Wand zu erstellen.




  14. Weitere Wände zeichnen:
    • Standardmäßig beginnt die nächste Wand am vorherigen Endpunkt.
    • Um von einem anderen Punkt zu beginnen, Esc drücken und erneut beginnen.
    • Wiederholen, bis der Raum vollständig ist.
    • Esc drücken, um den Wandzeichnungsmodus zu beenden.




  15. In der oberen Leiste auf Projects und dann auf Save Project klicken, um die Arbeit zu speichern.


Hinweise!

  • Über den Schalter unter der oberen Leiste kann zwischen den 2D- und 3D-Ansichten gewechselt werden.
  • Wände können nur in der 2D view strukturell erstellt und bearbeitet werden.
  • Wandoptionen (Varianten) können sowohl in 2D- als auch in 3D-Ansichten angewendet werden.

Wände und Ecken anpassen


Nach dem Erstellen des Raums können Wandpositionen und -winkel durch Interaktion mit dem wall endpoint geändert werden.
  1. Die Wand anklicken, die angepasst werden soll.

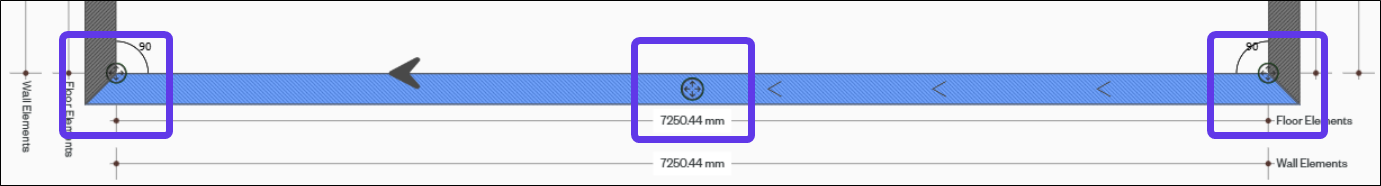

  2. Einen der Ankerpunkte auswählen (kreisförmige Griffe an jedem Wandende).



  3. Den Ankerpunkt an die gewünschte Position ziehen.

  4. Loslassen, um die Änderung zu übernehmen. Der Winkel wird während der Anpassung angezeigt.

  5. In der oberen Leiste auf Projects und dann auf Save Project klicken, um die Komposition zu speichern.



Den Winkel zwischen Wänden ändern

  1. Eine der beiden Wände auswählen, die den Winkel bilden.

  2. Auf den gebogenen Winkelindikator klicken (er wird hellblau).



  3. Im Dialog Edit angle die Werte für Angle und Diagonal eingeben.
    Hinweis:
    • Vorherige Wand bezeichnet die Wand auf der linken Seite.
    • Nächste Wand bezeichnet die Wand auf der rechten Seite.

  4. Enter drücken oder den Dialog schließen, um die Änderungen zu übernehmen.

  5. In der oberen Leiste auf Projects klicken und dann Save Project, um die Zusammenstellung zu speichern.
Wichtig: Wandlängen und Winkel werden unabhängig von Boden- oder Deckendefinitionen konfiguriert.

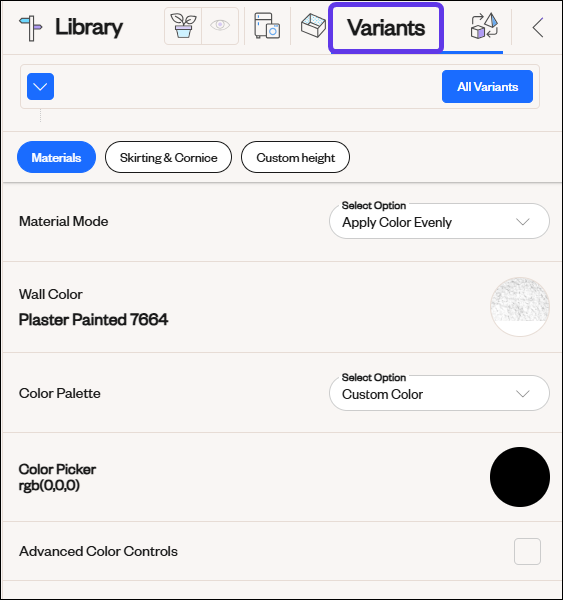

Die Wandvarianten festlegen

  1. Die Wand auswählen.

  2. Auf die Schaltfläche Catalog klicken, um die Bibliothek zu öffnen.

  3. Variants auswählen


  4. Die gewünschten Werte auswählen.

  5. In der oberen Leiste auf Projects klicken und dann Save Project auswählen.
    Hinweis: Diese Aktion ist sowohl in 2D- als auch in 3D-Ansichten verfügbar.



Eine Wand löschen

  1. Die Wand auswählen.

  2. Auf der Tastatur Delete drücken.

  3. In der oberen Leiste auf Projects klicken und dann Save Project auswählen.



Nächster Schritt: Neuen Kunden registrieren
