Konfigurieren eines benutzerdefinierten Raums – 3CAD

3CAD Next bietet die Möglichkeit individuelle Räume durch Einzeichnen im Planer zu konfigurieren.

Um einen benutzerdefinierten Raum für ein neues Projekt zu konfigurieren, gehen Sie wie folgt vor:

Gehen Sie in 3CAD Next und melden Sie sich an.
Wählen Sie den entsprechenden Shop aus (falls Ihr Benutzer mit mehreren Shops verknüpft ist).
Klicken Sie auf Neues Projekt.
Wählen Sie einen Kunden aus, dem Sie das Projekt zuweisen möchten, oder erstellen Sie einen neuen Kunden. Alternativ können Sie auch auf Überspringen klicken.

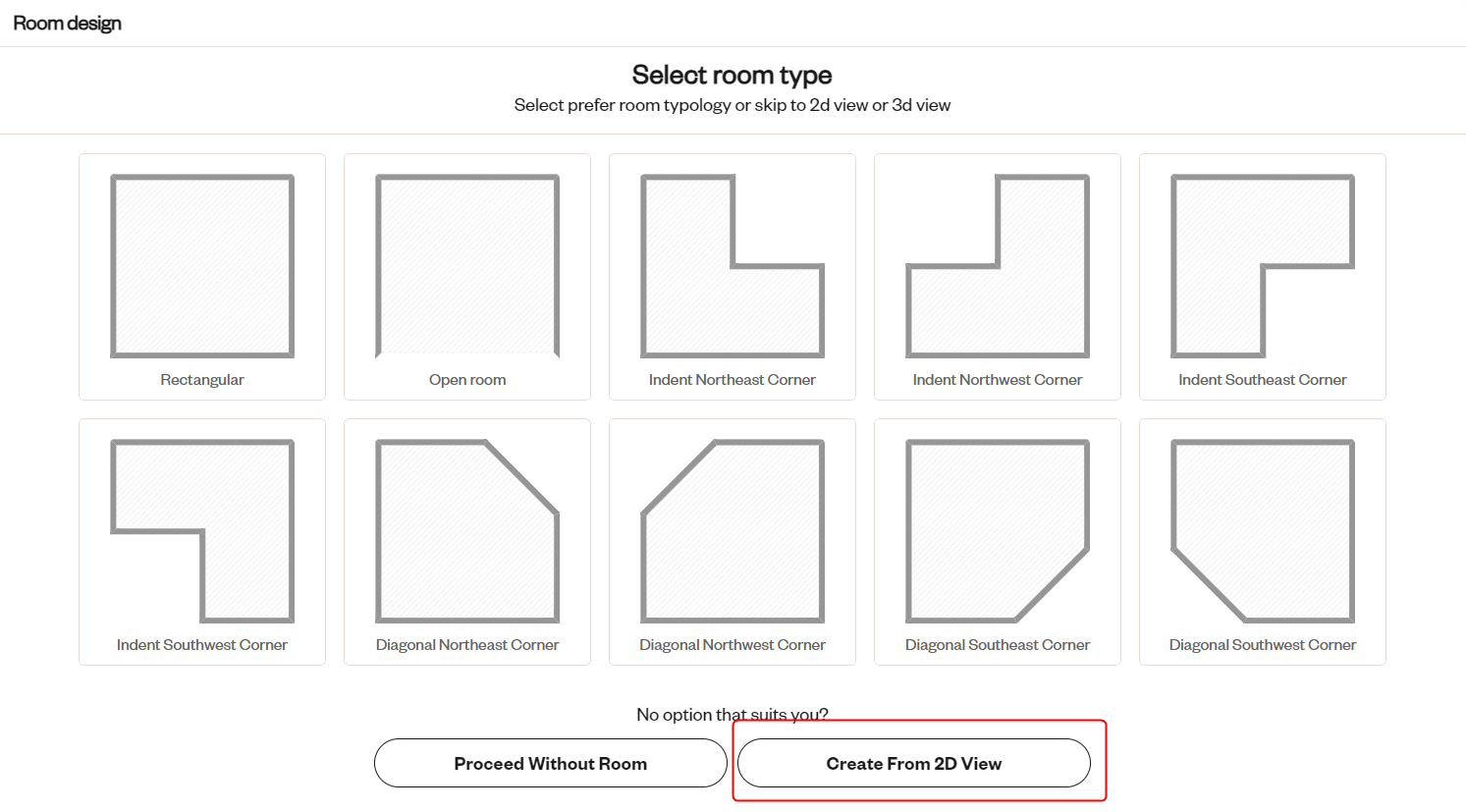

Klicken Sie auf die Schaltfläche Aus 2D-Ansicht erstellen.
Wählen Sie den passenden Katalog durch Anklicken aus.
Notiz: Dieser Schritt entfällt, wenn Benutzer nur auf einen Katalog zugreifen können.
Wählen Sie die passende Modellreihe durch Anklicken aus.
Notiz: Dieser Schritt kann je nach spezifischer Front-End-Konfiguration des Benutzers variieren.
Definieren Sie die Kopfdaten, sofern welche für die Modellreihe vorhanden sind.
Notiz: Kopfdaten oder Kopfvarianten sind Varianten, die vor Beginn der Konfiguration vorausgewählt werden. Alle Artikel im Planer haben diese Varianten als Standard.
Drücken Sie die PLANER Taste. Sie werden nun zum 2D-Planer weitergeleitet.

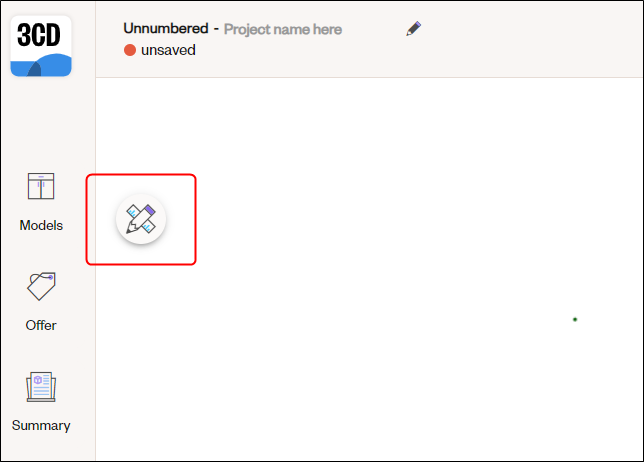

Klicken Sie auf Konfigurieren auf der linken Seite des Fensters, um die Bibliothek zu öffnen.

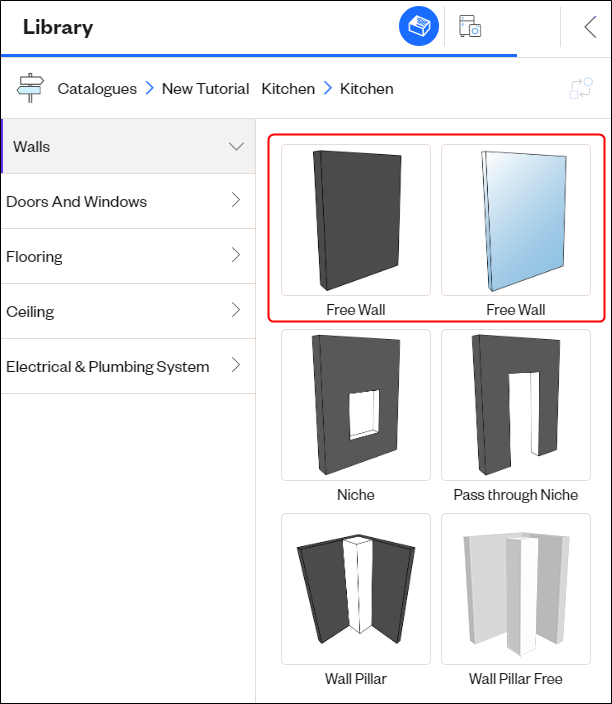

Wählen Sie die Wände und klicken Sie auf ein Freie Wand Bild (sowohl Standard- als auch Glaswände sind verfügbar).

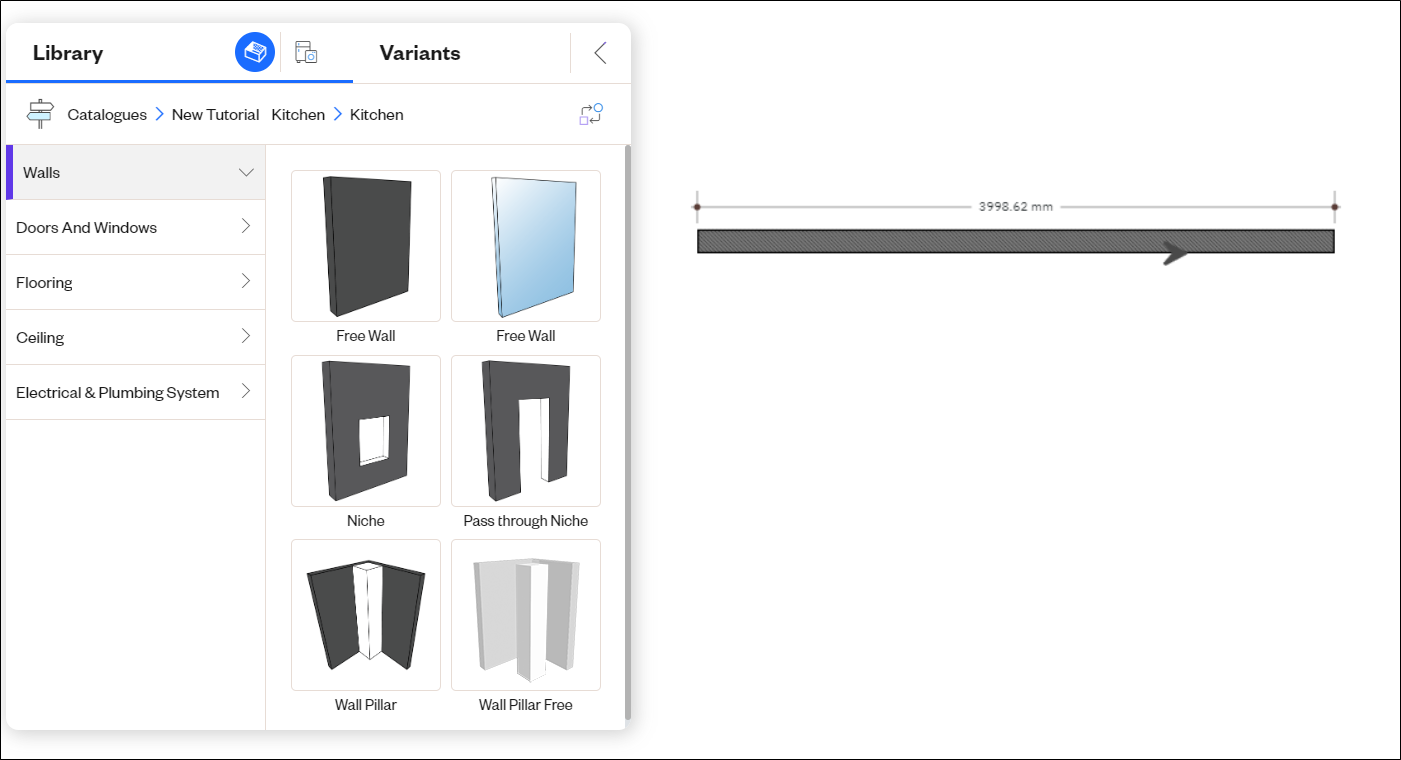

Bewegen Sie den Cursor auf den Planer, das Wandteil bleibt am Cursor haften. Beginnen Sie mit dem Zeichnen der Wand, indem Sie auf den Anfangspunkt klicken, den Cursor ziehen und erneut auf den Endpunkt der Wand klicken. Es wird immer die Länge der Wand angezeigt. Wenn die Wand fertig ist, wird sie grau.

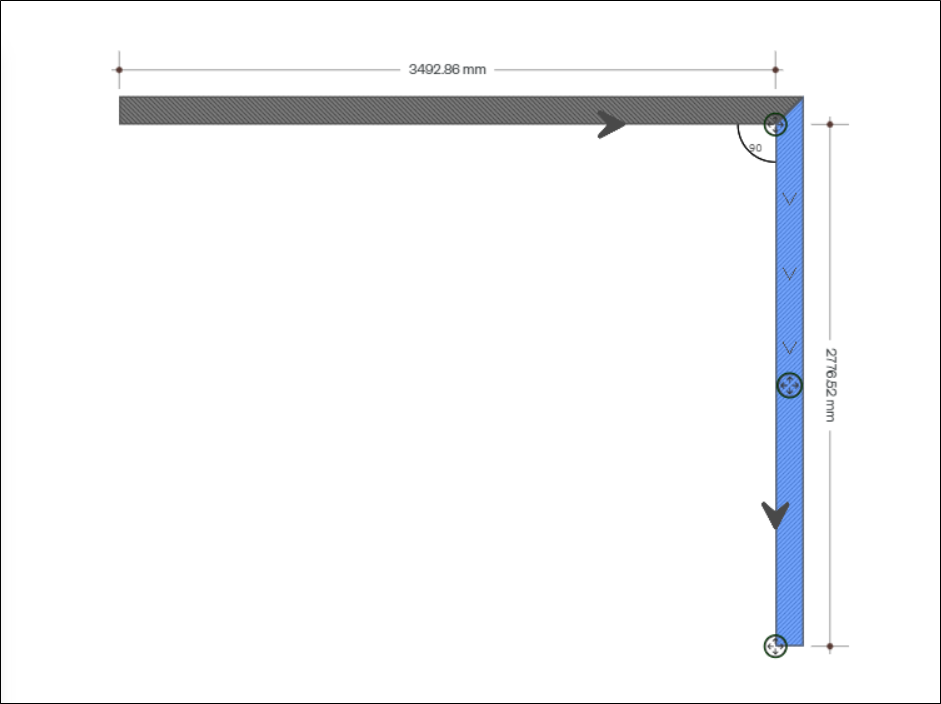

Benutzer können jetzt mit dem Zeichnen einer zweiten Wand beginnen. Standardmäßig positioniert der Konfigurator den Anfangspunkt der zweiten Wand dort, wo die erste endet. Um die zweite Wand von einem anderen Punkt aus zu beginnen, drücken Sie Esc, dann wiederholen Sie die Schritte ab Punkt 11 und 12, bis alle Wände an ihrem Platz sind. Drücken Sie Esc um mit dem Bau von Wänden aufzuhören.

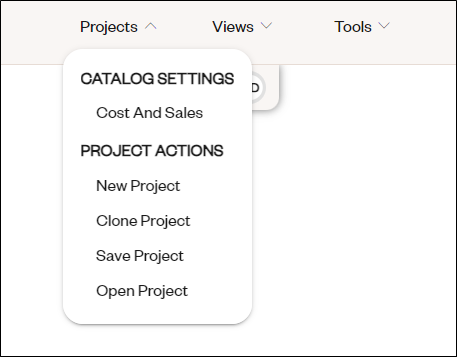

Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern, um die Komposition zu speichern.

Notiz: Um eine Wand in 3D anzuzeigen, können Benutzer frei zwischen 2D- und 3D-Visualisierungen wechseln, indem sie auf den 2D - 3D Schalter unter der oberen Leiste drücken. Die Wandgestaltung ist, mit Ausnahme der Material- und Farbeinstellungen, nur in der 2D-Visualisierung möglich.

In dieser Phase können Benutzer die Wände weiter bearbeiten und nach ihren Bedürfnissen anpassen und die Änderungen anwenden dargestellt in den folgenden Abschnitten.

Wände und Ecken anpassen

Klicken Sie zum Anpassen auf die Wand.

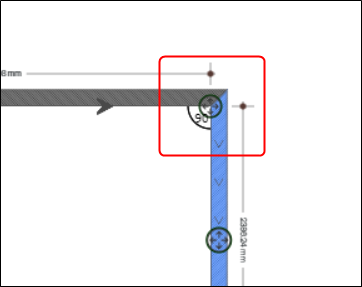

Klicken Sie auf einen der Ankerpunkte (Kreise mit vier inneren Pfeilen), die sich an jedem Ende der Wand befinden.
Ziehen Sie, während Sie die Maustaste gedrückt halten.
Lassen Sie los, wenn es die richtige Position ist. Die Winkelgröße wird immer angezeigt.
Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern , um die Komposition zu speichern.

Den Winkel einer Wand ändern

Klicken Sie auf eine der beiden Wände, die den Winkel bilden.
Klicken Sie auf den Kreisbogen, der den Winkel angibt. Es wird hellblau.
Im modalen Winkel bearbeiten legen Sie die Winkel und Diagonale Werte fest.
Notiz: Vorherige Wand bezieht sich auf die Wand links vom Winkel und Nächste Wand bezieht sich auf die Wand rechts vom Winkel.
Drücken Sie Eingeben oder klicken Sie auf das X. Die Änderungen beziehen sich auf den Winkel.
Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern, um die Komposition zu speichern.
Notiz: Das Festlegen der Längen und Winkel von Wänden ist unabhängig vom Festlegen der Flächen und Formen von Boden oder Decke. Alle diese Elemente müssen separat angepasst werden.

Material und Farbe der Wand ändern

Klicken Sie auf die Wand.
Klicken Sie auf die Konfigurieren Schaltfläche auf der linken Seite des Fensters, um die Bibliothek zu öffnen.

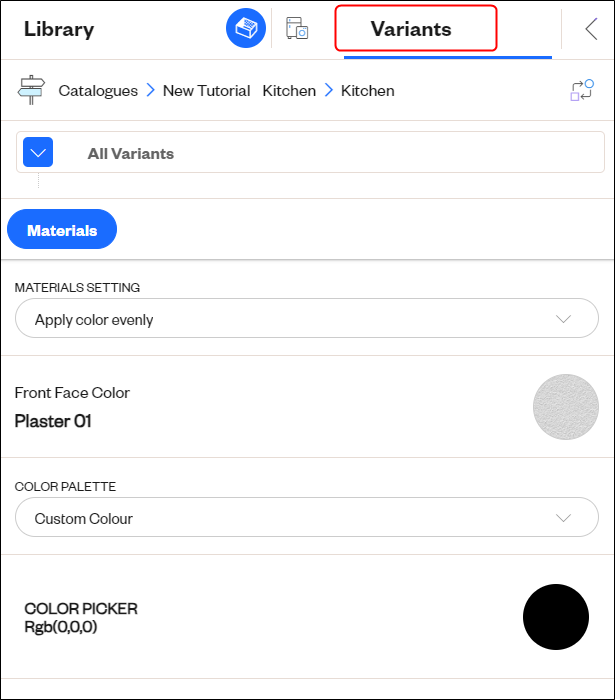

Klicken Sie auf Varianten.
Legen Sie Material und Farbe der Wand fest.
Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern, um die Komposition zu speichern.
Notiz: Diese Aktion kann sowohl aus der 2D- als auch aus der 3D-Visualisierung heraus ausgeführt werden.

Löschen einer Wand

Klicken Sie auf die Wand.
Drücken Sie Löschen.
Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern, um die Komposition zu speichern.
