Der View Maker

Der View Maker ist ein 3CAD-Modus, in dem Benutzer die Liste aller generierten Ansichten und technischen Zeichnungen abrufen können. Diese werden sowohl als Screenshots als auch durch Kompilieren der Datei viewmaker.json generiert.

Um auf den View Maker zuzugreifen, gehen Sie wie folgt vor:

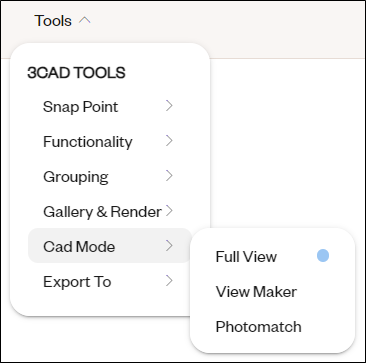

1. Klicken Sie in 3CAD Next auf Werkzeuge in der oberen Leiste, dann CAD-Modus und schließlich View Maker. Sie befinden sich nun im View Maker-Modus und die erste generierte Ansicht wird im Planer visualisiert.
   Notiz: Der Zugriff auf den View Maker erfolgt ausschließlich über die 3D Ansicht.

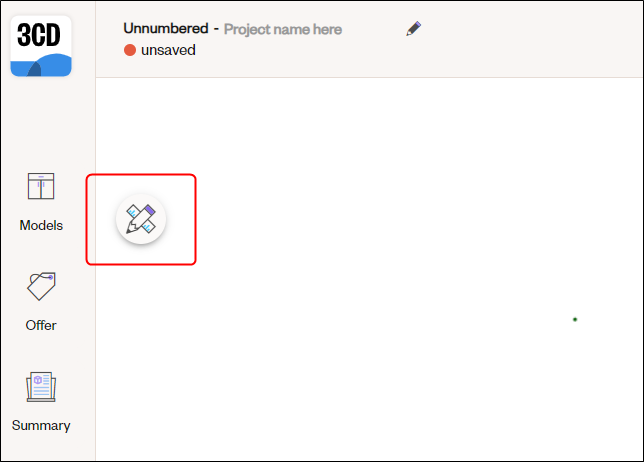

2. Klicken Sie auf den Konfigurieren Button. Klicken Sie auf der linken Seite des Fensters, um die Liste aller generierten Ansichten zu öffnen.

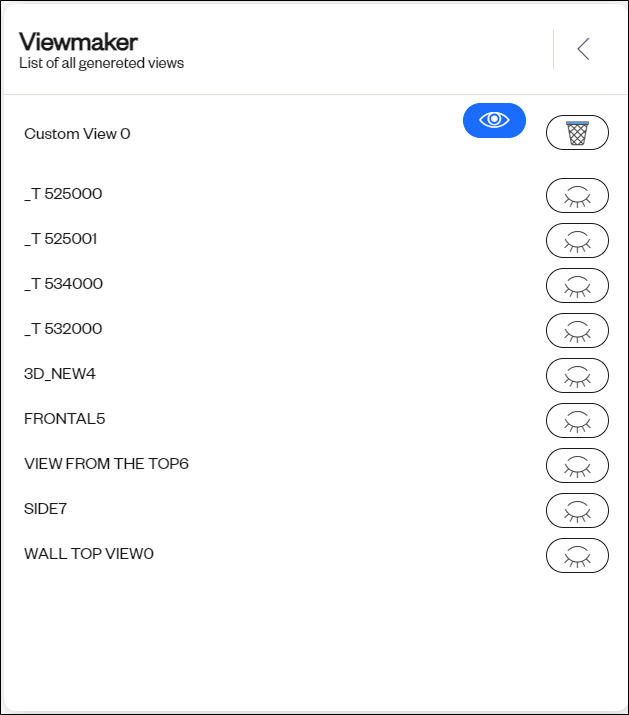

   Oben in der Liste finden Sie alle Screenshots, die mit der Ansicht speichern Funktionalität (siehe Tools und Einstellungen: die 3CAD Next Topleiste Artikel, Hauptabschnitt: Werkzeuge), sofern welche vorhanden sind.

   Jedem Screenshot wird automatisch ein eindeutiger Name im Format „Benutzerdefinierte Ansicht Nr.“ zugewiesen und er kann vom Benutzer nicht umbenannt werden. Screenshots können vom Benutzer gelöscht werden, indem er auf die Schaltfläche „Warenkorb“ der jeweiligen Ansicht klickt.



   Die durch die Kompilierung der Datei viewmaker.json definierten Ansichten werden (sofern vorhanden) in derselben Liste unter den Screenshots aufgeführt. Sie können in diesem Abschnitt weder umbenannt noch gelöscht werden. Änderungen müssen jedoch durch erneutes Kompilieren der Datei viewmaker.json im Katalog vorgenommen werden.
   Die Ansichten können in folgenden Punkten voneinander abweichen:

   • räumliche Dimensionen, 2D oder 3D,

   • Perspektive, wie vorne, hinten, links, rechts,

   • bereitgestellte Informationen: Während einige Ansichten sehr einfach sein können, können andere durch Informationen wie Maß- und Anmerkungslinien, Materialinformationen, Darstellung von Fugen, Ausschnitten, Gerätebildern usw. angereichert sein. Die meisten Ergänzungen müssen in der Datei viewmaker.json definiert werden, einige können jedoch auch manuell im View Maker-Modus vorgenommen werden (siehe den Bearbeiten der Ansichten mit der View Maker-Symbolleiste Artikel).

3. Sie können jede Ansicht der Liste visualisieren, indem Sie darauf klicken. Sie erkennen die ausgewählte Ansicht an der geöffneten Augenschaltfläche, die neben dem Namen der Ansicht angezeigt wird. Im Planer ist das Vergrößern und Verkleinern von Ansichten und technischen Zeichnungen möglich. Bei Letzterer ist ein Schwenken durch Gedrückthalten des Mausrads möglich.


4. Klicken Sie auf Volle Ansicht im CAD-Modus , um den View Maker zu verlassen und in den Konfigurationsmodus zu wechseln.

   Notiz: Durch Klicken auf den 2D-3D Schalter, verlassen Sie den View Maker und wechseln Sie in den 2D-Konfigurationsmodus.
