Bearbeiten der Ansichten mit der View Maker-Symbolleiste

Mit diesem Tool kann der Benutzer Anmerkungszeilen manuell in die Ansicht einfügen. Linien können frei verwendet werden, sowohl indem sie auf Artikel zeigen, als auch indem sie entlang ihrer Seiten verlaufen.
Um eine Anmerkungszeile hinzuzufügen, führen Sie die folgenden Schritte aus:

1. Klicken Sie auf die Anmerkungspfeil Werkzeugschaltfläche.

2. Klicken Sie im Planer an der Stelle, an der die Linie beginnen soll.

3. Ziehen Sie die Linie, ohne sie gedrückt zu halten, um sie richtig zu positionieren.

4. Klicken Sie erneut dort, wo die Linie enden soll.

5. Klicken Sie auf das gelbe Etikett (es wird rot, wenn Sie darüber fahren) am Ende der Zeile, um die Werkzeug „Bearbeiten“ box zu öffnen.

6. Geben Sie Ihre Anmerkung ein und klicken Sie auf Aktualisieren. Die Anmerkung ist jetzt am Ende der Zeile sichtbar.


Klicken Sie auf das Tag und drücken Sie die Löschen Schaltfläche in Werkzeug „Bearbeiten“ Klicken Sie auf das angezeigte Feld, um die Anmerkungszeile zu löschen.

Zubehör besteht aus einer Reihe von Formen wie Rechtecken, Kreisen, Quadraten usw., die in die Ansicht eingefügt werden können.
Gehen Sie wie folgt vor, um der Ansicht eine Form hinzuzufügen:

1. Klicken Sie auf die Zubehör Taste. Nun wird die Liste aller verfügbaren Formen angezeigt.

2. Klicken Sie auf die Form, die Sie einfügen möchten, und halten Sie sie gedrückt, während Sie sie in die Ansicht ziehen und richtig positionieren. Lassen Sie dann los.

3. Sie können jetzt die Abmessungen der Form ändern, indem Sie auf die untere rechte Ecke des roten Quadrats, das die Form umgibt, klicken und sie gedrückt halten, wenn Sie mit der Maus darüberfahren. Sie können die Position der Form auch anpassen, indem Sie darauf klicken, die Maustaste gedrückt halten und sie gleichzeitig an die endgültige Position ziehen.


Klicken Sie auf die Form und wählen Sie Löschen , um es zu löschen.

Mit diesem Werkzeug kann der Benutzer der Ansicht manuell Maßlinien hinzufügen.
Notiz: Dieses Werkzeug ist für die Verwendung in 2D-technischen Zeichnungen konzipiert, wo es präzise Messungen ermöglicht. Es ist jedoch in allen Ansichten verwendbar.

Um eine Maßlinie hinzuzufügen, führen Sie die folgenden Schritte aus:

1. Klicken Sie auf die Lineare Bemaßung Werkzeugschaltfläche.


2. Klicken Sie im Planer an der Stelle, an der die Linie beginnen soll.
   Notiz: Nur in 2D-technischen Zeichnungen erscheinen rote Punkte an den Ecken der Formen, wenn Sie mit der Maus darüberfahren. Durch Klicken auf den roten Punkt ist es möglich, die Maßlinie genau an diesem Punkt der Zeichnung zu starten (und zu beenden), was eine Feinabstimmung der Messungen ermöglicht.




3. Ziehen Sie die Linie, um sie richtig zu positionieren, ohne sie gedrückt zu halten.

4. Klicken Sie erneut dort, wo die Linie enden soll. Die Zahlen werden in Echtzeit aktualisiert.


Klicken Sie auf die Bemaßung und drücken Sie die Löschen Schaltfläche in Werkzeug „Bearbeiten“ Klicken Sie auf das angezeigte Feld, um die Maßlinie zu löschen.

Notiz: In technischen Zeichnungen werden Maßlinienangaben nur im metrischen Maßsystem angegeben.

Messschritte hinzufügen

Es besteht die Möglichkeit, Maßlinien durch das Hinzufügen von Messschritten zu personalisieren, die die gesamte Linie in zwei oder mehr Abschnitte unterteilen. Sowohl den Standardmaßlinien als auch den manuell hinzugefügten Maßlinien können Schritte hinzugefügt werden.

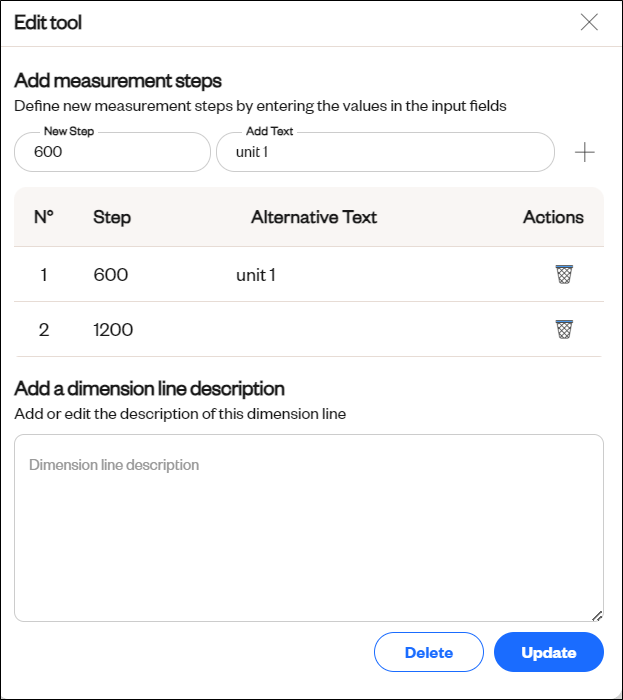

Um Dimensionsschritte hinzuzufügen, gehen Sie wie folgt vor:

1. Klicken Sie auf die Zahl der Maßlinie.


2. Im Werkzeug „Bearbeiten“ Geben Sie in dem sich öffnenden Feld die Zahl des Schrittes in das Feld ein Neuer Schritt und optional den Beschreibungstext, der anstelle der Abbildung erscheinen soll, im Feld Text hinzufügen.
   Notiz: Alle Maßzahlen müssen für alle Schritte vom linken Ursprung der Linie aus gezählt werden.




3. Drücken Sie die + Schaltfläche auf der rechten Seite des Text hinzufügen Feld. Der Schritt wird der folgenden Schrittliste hinzugefügt.

4. Wiederholen Sie die Schritte 2 und 3, um ggf. weitere Schritte hinzuzufügen.

5. Klicken Aktualisieren , um die Änderungen zu speichern.



Beispiel
Wenn Sie eine Maßlinie in 3 Abschnitte unterteilen müssen, wobei der erste Abschnitt von links 600 mm und der zweite Abschnitt 900 mm lang ist, erstellen Sie einen ersten Abschnitt, indem Sie die Zahl 600 in das Feld eingeben. Neue Schritte, erstellen Sie dann einen zweiten Schritt, indem Sie die Zahl 1500 eingeben (900 + 600, da die Dimension immer vom linken Ursprung aus gemessen wird). Beim Klicken auf Aktualisieren Die ursprüngliche Maßlinie wird in drei Abschnitte unterteilt, wobei der erste von links 600 mm und der zweite 900 mm misst. Die Ausgangszahl zeigt nun die verbleibende Länge der Zeile an (Gesamtlänge der Zeile - 1500).

Fügen Sie die Anmerkung der Zeile hinzu

Eine weitere Personalisierung der Maßlinien ist durch das Hinzufügen einer Beschreibung möglich.

Um eine Zeilenbeschreibung hinzuzufügen, führen Sie die folgenden Schritte aus:

1. Klicken Sie auf die Zahl der Maßlinie.

2. In Werkzeug „Bearbeiten“ Geben Sie die Anmerkung in das Feld Hinzufügen einer Maßlinienbeschreibung ein.

3. Klicken sie Aktualisieren , um die Änderung zu speichern. Die Beschreibung der Zeile erscheint auf der linken Seite der Zeile.


Verwenden Sie dieses Werkzeug, um Teile der Ansicht hervorzuheben. Gehen Sie hierzu wie folgt vor:

1. Klicken Sie auf die Highlight Werkzeugschaltfläche.

2. Klicken Sie im Planer dort auf die Stelle, an der der markierte Bereich beginnen soll.

3. Ziehen Sie den Cursor, während Sie die Maustaste gedrückt halten, um den markierten Bereich zu zeichnen.

4. Lassen Sie los, wenn der markierte Bereich an der richtigen Stelle ist.


Um den markierten Bereich zu löschen, klicken Sie darauf und drücken Sie die Löschen Schaltfläche im angezeigten Popup-Fenster.

Durch Klicken auf dieses Werkzeug löschen Sie alle manuellen Änderungen und bringen die Ansicht wieder auf den Vollbildmodus.
