3CAD Next consente la configurazione e la personalizzazione della pavimentazione. È possibile sia configurare un nuovo pavimento, sia personalizzarne uno già esistente, indipendentemente dalla tipologia di camera (standard o personalizzata). Gli elementi della pavimentazione in 3CAD Next sono:
- Pavimenti standard
- Pedane
Per inserire la pavimentazione in una stanza, procedere come segue:
- Aprire la stanza nel pianificatore 3CAD Next.
- Selezionare la vista 2D.

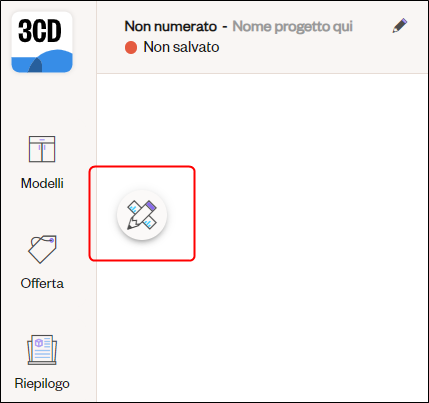

Fare clic sul pulsante Configura sul lato sinistro della schermata per aprire la Libreria.

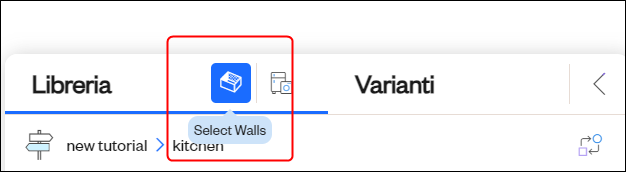

Fare clic sull'icona Select Walls tra Libreria e Varianti.
- Selezionare la scheda Pavimento e fare clic sull'elemento (Pavimento, o Pedana) da inserire.

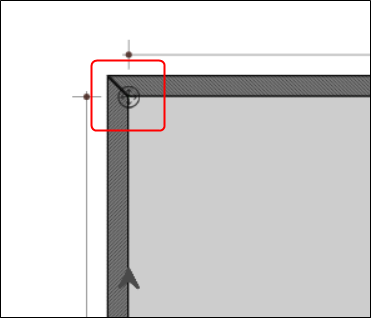

Iniziare a disegnare il perimetro del pavimento cliccando sul punto iniziale, trascinare il cursore e cliccare nuovamente alla fine di ogni lato del pavimento fino a disegnare l'intero perimetro. Per semplificare il disegno, gli angoli interni delle pareti attirano magneticamente i punti di ancoraggio della pavimentazione (rappresentati da un cerchio con quattro frecce all'interno). Quando la pavimentazione è pronta premere
Esc.
- Cliccare su Progetti nella barra in alto, quindi Salva Progetto per salvare la composizione.
Nota: Per visualizzare la pavimentazione in 3D, è possibile spostarsi liberamente tra le visualizzazioni 2D e 3D facendo clic su 2D e 3D rispettivamente nella barra di menu in alto. La configurazione della pavimentazione è possibile solo nella visualizzazione 2D, ad eccezione dell'impostazione dei materiali.
Terminata la creazione, è possibile modificare e personalizzare ulteriormente la pavimentazione in base alle proprie esigenze, applicando le modifiche illustrate nei seguenti paragrafi.
Regolare la forma del pavimento
- Cliccare sul pavimento.

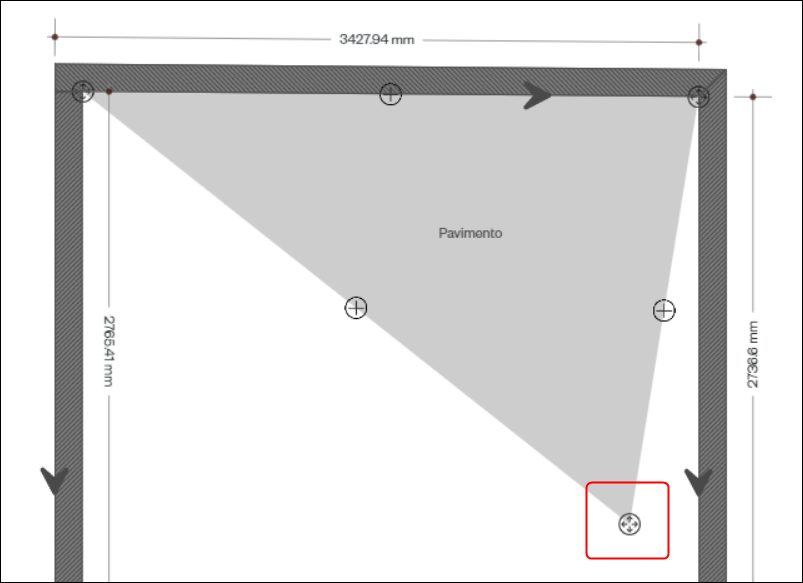

Cliccare su uno dei punti di ancoraggio (cerchio con quattro frecce all'interno) posti agli angoli della pavimentazione.
- Tenendo premuto, trascinare il punto di ancoraggio.
- Rilasciarlo quando è nella posizione corretta.
Per una forma maggiormente personalizzata, è possibile aggiungere più punti di ancoraggio facendo clic su uno o più cerchi con un + all'interno, posizionati sul perimetro della pavimentazione.
Il cerchio con il + all'interno si trasforma così in un punto di ancoraggio (cerchio con quattro frecce), ed è possibile utilizzarlo come ancoraggio. Su ciascun lato del nuovo punto di ancoraggio, appaiono due nuovi cerchi con il +, nel caso risultasse utile una modellatura più raffinata del pavimento.
- Cliccare su Progetti nella barra in alto, quindi Salva Progetto per salvare la composizione.
Nota: L'impostazione dell'area e della forma del pavimento è indipendente dall'impostazione del soffitto o delle pareti. I diversi elementi devono essere regolati separatamente.
Cambiare il materiale del pavimento
- Cliccare sul pavimento.
- Fare clic sul pulsante Configura sul lato sinistro della schermata per aprire la Libreria.

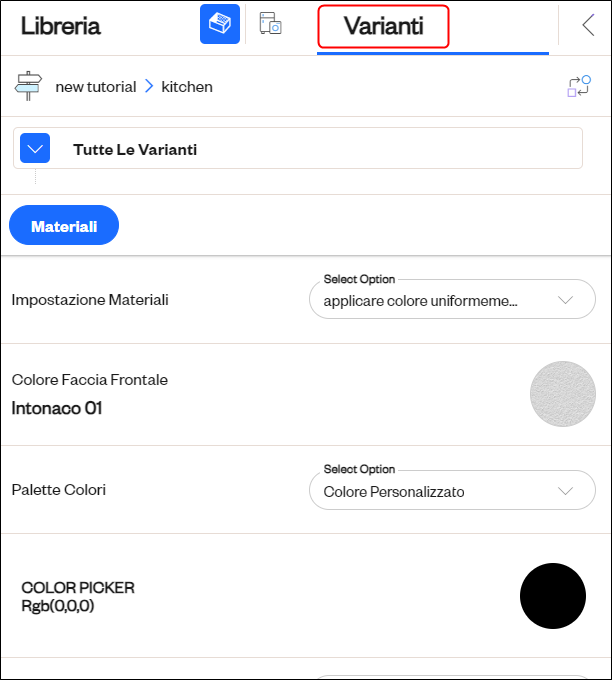

- Cliccare su Varianti.
- Impostare il materiale del pavimento.
- Cliccare su Progetti nella barra in alto, quindi Salva Progetto per salvare la composizione.
Nota: Questa azione può essere eseguita sia dalla visualizzazione 2D sia da quella 3D.
Eliminare il pavimento
- Cliccare sul pavimento.
- Premere
Cancsulla tastiera.
- Cliccare su Progetti nella barra in alto, quindi Salva Progetto per salvare la composizione.
