In 3CAD Next, porte, finestre e portefinestre consentono di aggiungere aperture alle pareti di una stanza standard o personalizzata. Ogni apertura può essere riposizionata, ridimensionata e personalizzata; inoltre, è possibile utilizzare lo strumento Divider per suddividere l'area di una finestra o di una porta in più sezioni più piccole. Questo articolo spiega come aggiungere e modificare le aperture, come passare tra le relative varianti e come utilizzare i divisori.
Quali aperture è possibile aggiungere a una parete
-
Porte
- Porte a battente
- Porte a doppio battente
-
Finestre
- Finestre a battente
- Finestre a ribalta
- Finestre scorrevoli
- Finestre a tenda
-
Portefinestre
- Portefinestre a battente
- Portefinestre a doppio battente
- Portefinestre scorrevoli
- Portefinestre pieghevoli a 3 pannelli
- Portefinestre pieghevoli a 6 pannelli
Come aggiungere una porta, una finestra o una portafinestra
- Aprire l'ambiente nel planner di 3CAD Next.
- Selezionare la vista 2D. La configurazione delle aperture è disponibile solo in 2D.
- Selezionare la parete a cui si desidera aggiungere l'apertura.
Nota: Non è possibile aggiungere finestre e porte finché non viene selezionata una parete.
- Fare clic sul pulsante Catalog per aprire la Libreria.

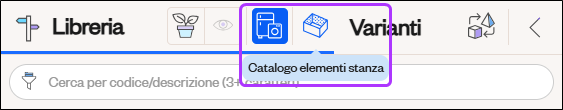

- Fare clic sull'icona Catalogo elementi stanza tra Libreria e Varianti.
- Selezionare la scheda Porte e finestre, quindi fare clic sull'elemento da inserire (Porta, Finestra o Portafinestra). L'elemento viene visualizzato sulla parete.
- Regolare la posizione dell'elemento sulla parete trascinandolo manualmente o premendo la barra spaziatrice per aprire la finestra di dialogo Update position.
- Fare clic su Progetti nella barra superiore, quindi su Salva Progetto.
Nota: È possibile passare dalla vista 2D alla vista 3D in qualsiasi momento.
Come modificare un'apertura
Riposizionare un'apertura
È possibile riposizionare le aperture in due modi: trascinandole oppure accedendo alla finestra di dialogo Update position.
Metodo A: trascinamento

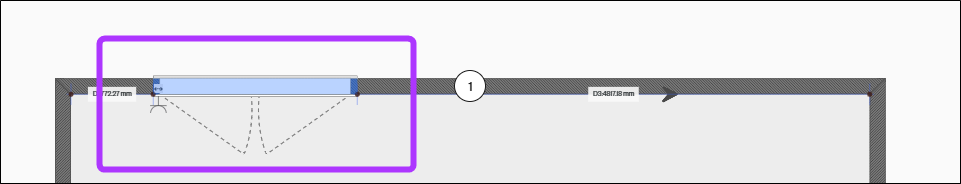

- Fare clic sull'apertura per selezionarla.
- Trascinarla nella nuova posizione.
- Fare clic su Progetti, quindi su Salva progetto.
Metodo B: finestra di dialogo Update position
- Fare clic sull'apertura per selezionarla.

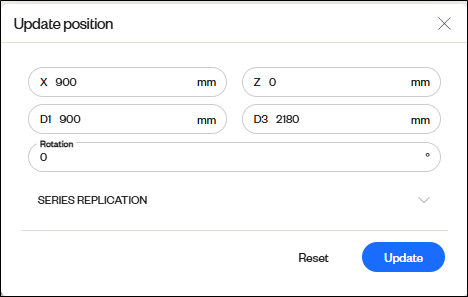

- Premere la barra spaziatrice per aprire la finestra di dialogo Update position.
- Impostare la posizione precisa.
- Fare clic su Update.
Nota: porte e finestre possono essere riposizionate solo nella vista 2D.
Modificare le impostazioni di un'apertura, come larghezza, altezza, maniglia e altro

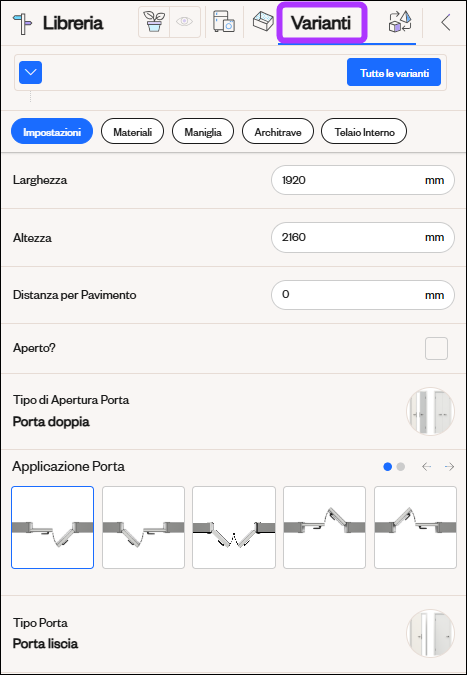

Tutte le impostazioni delle aperture sono disponibili nel menu Varianti. Qui è possibile modificare le dimensioni, il materiale e altre proprietà della finestra o della porta. Le varianti disponibili dipendono dal tipo specifico di apertura.
Finestre e portefinestre possono essere modificate anche mediante lo strumento Divider, che consente di suddividere l'intera area di un'apertura in più sezioni più piccole. Per ulteriori informazioni, consultare l'articolo Utilizzare i divisori per finestre e portefinestre.
Procedere come segue per modificare le impostazioni di un'apertura.
- Fare clic sull'apertura per selezionarla.
- Aprire la Libreria dal pulsante Catalogo.
- Fare clic su Varianti.
- Selezionare i valori necessari. Le impostazioni disponibili dipendono dal tipo di apertura.
- Fare clic su Progetti, quindi su Salva progetto.
Nota: alle varianti di porte e finestre è possibile accedere solo nella vista 2D.
Come eliminare un'apertura
- Fare clic sull'apertura.
- Premere
Cancsulla tastiera.
- Fare clic su Progetti, quindi su Salva progetto.
