Configurare una stanza personalizzata nel planner

Elena Damiani
  • Aggiornato

3CAD Next permette di creare ambienti dalla forma personalizzata direttamente nel planner, disegnando le pareti nella vista 2D.

Guarda il video di formazione sulla configurazione delle stanze qui.

Questo articolo spiega come creare, modificare e gestire una stanza personalizzata per un nuovo progetto.



Creare una stanza personalizzata

Procedere come segue per configurare una stanza personalizzata:

  1. Aprire 3CAD Next ed effettuare il login.

  2. Selezionare il negozio appropriato (se l’utente è collegato a più negozi).

  3. Fare clic su Nuovo Progetto.

  4. Assegnare il progetto a un cliente:
    • Selezionare un cliente esistente, oppure
    • Creare un nuovo cliente, oppure
    • Fare clic su Skip.

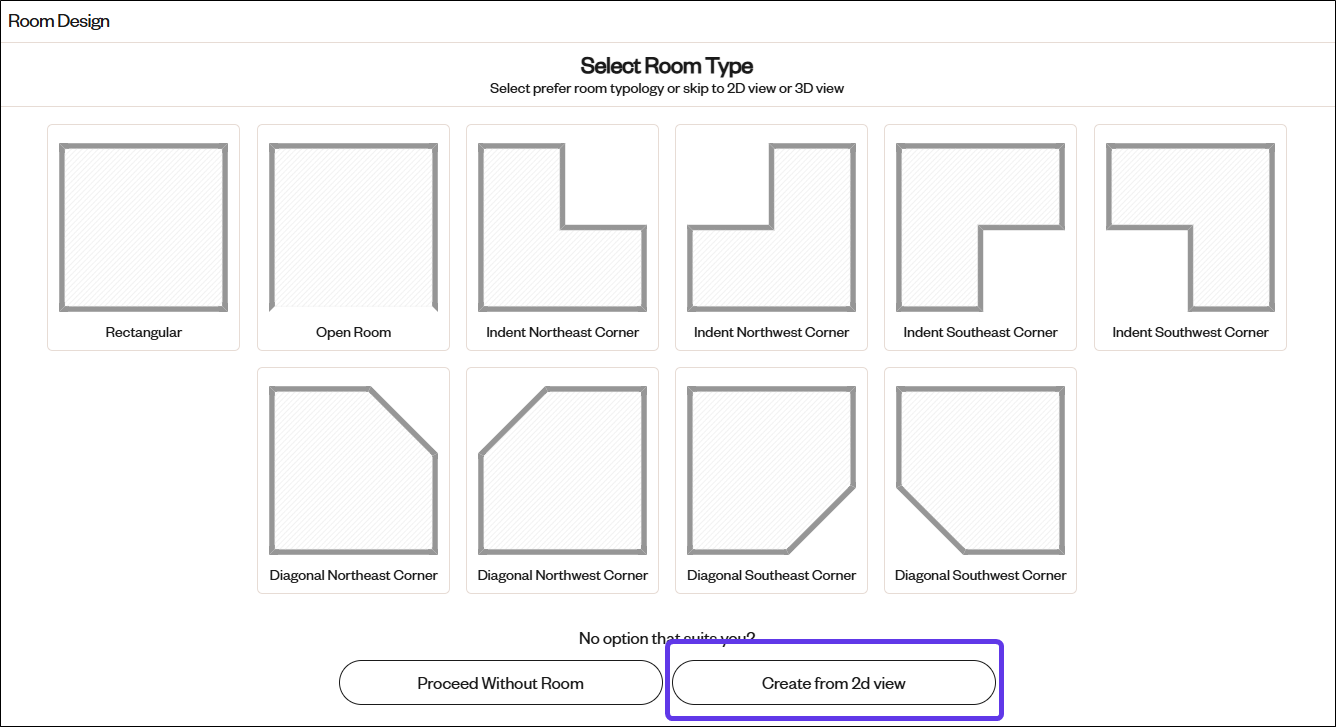

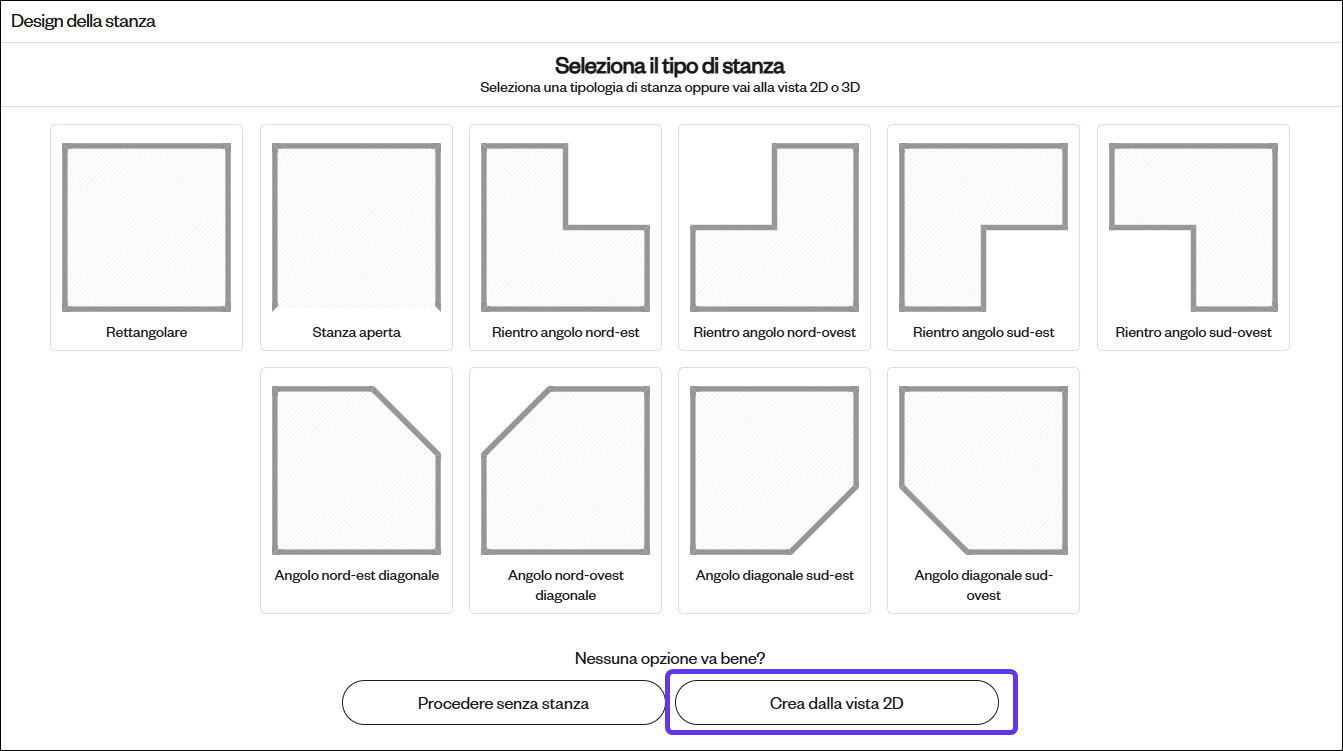

  5. Fare clic su Crea dalla vista 2D.


  6. Selezionare il catalogo richiesto.
    Nota: Questo passaggio non è necessario se è disponibile un solo catalogo.

  7. Selezionare il modello commerciale o tecnico appropriato.
    Nota: Questo passaggio può variare a seconda della configurazione del front-end.

  8. Definire eventuali varianti di intestazione, se disponibili.
    Nota: Le varianti di intestazione sono opzioni preselezionate applicate per impostazione predefinita a tutti gli articoli nel planner.

  9. Fare clic su Planner per aprire il planner 2D.

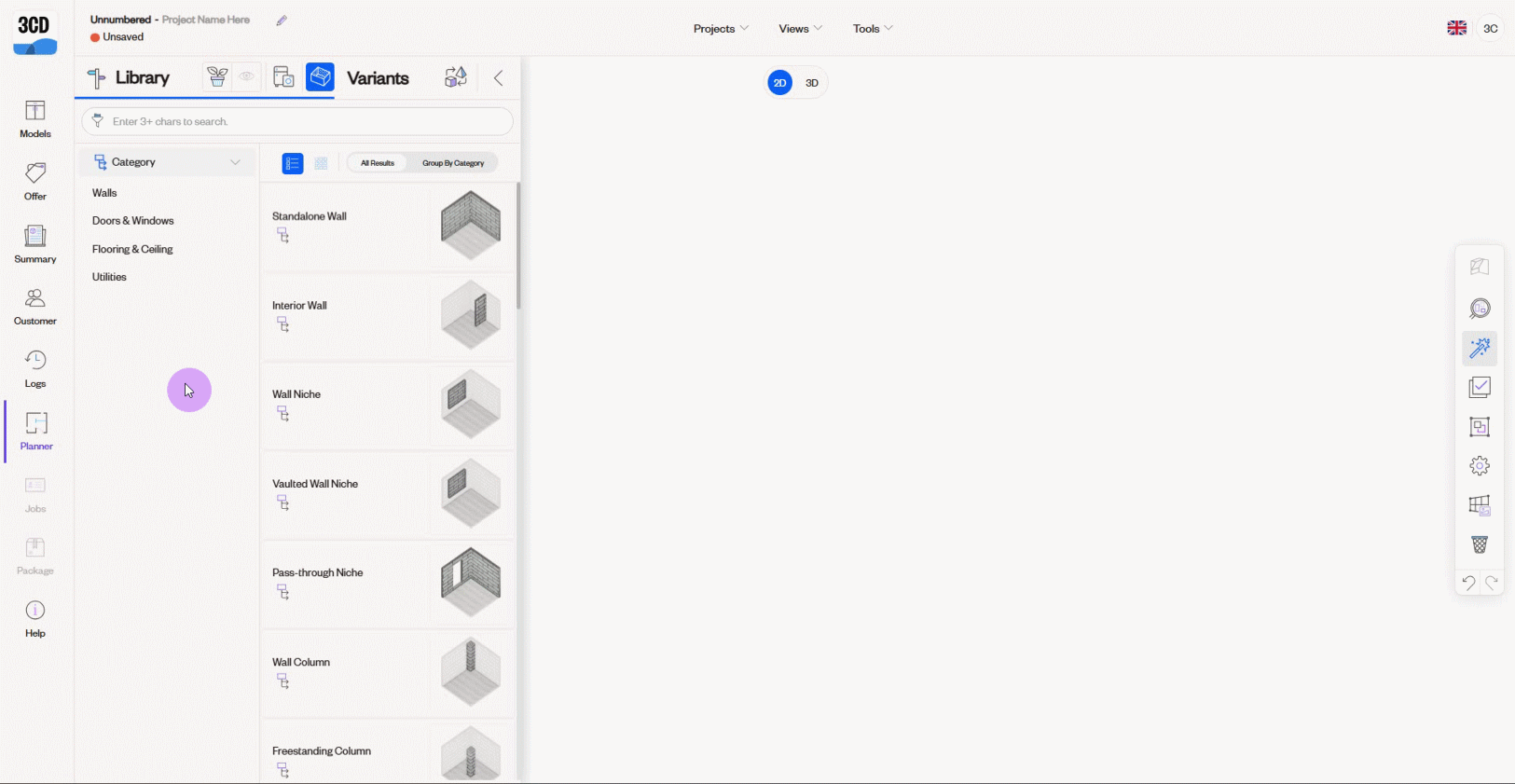

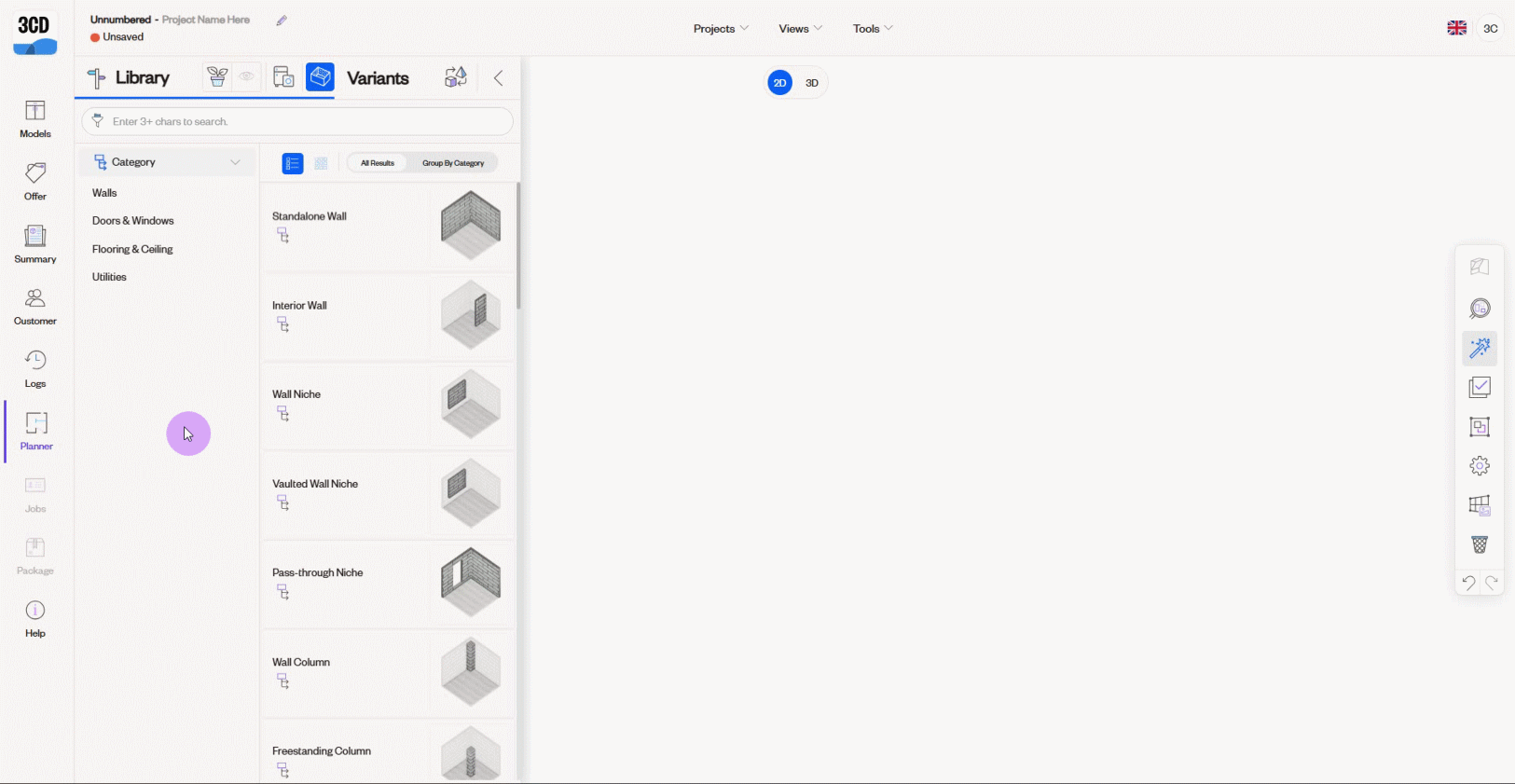

  10. Fare clic sul pulsante Catalogo sul lato sinistro della finestra per aprire la Libreria pareti.


  11. Selezionare la scheda Pareti.

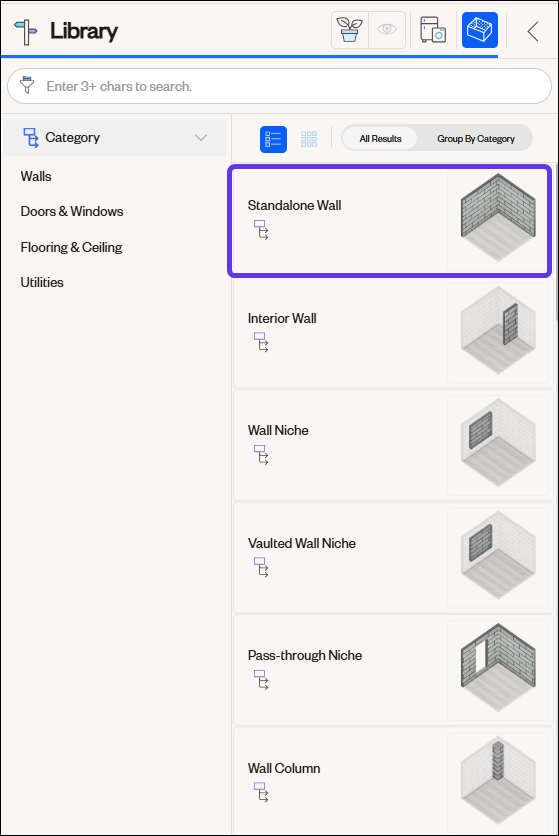

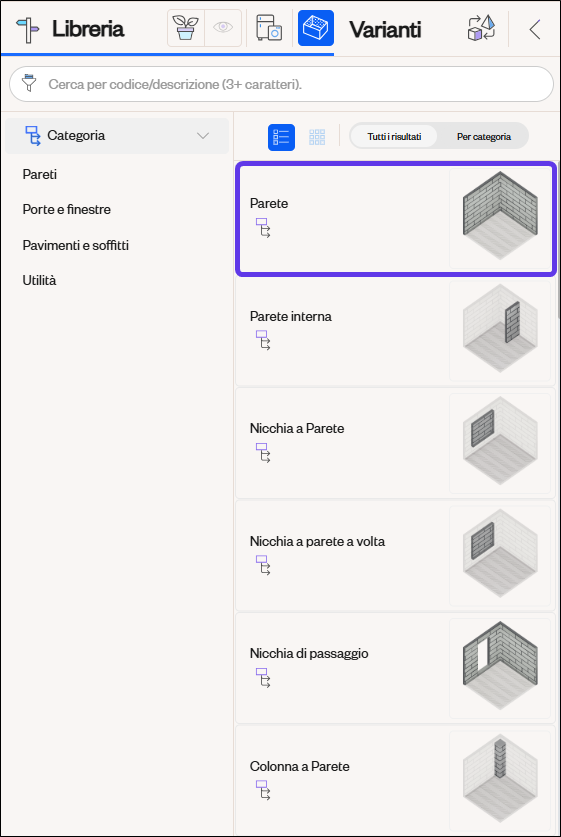

  12. Selezionare Parete. Quando si passa il cursore sull’elemento nel menu, compare il pulsante + sull’icona. Fare clic sul pulsante +. Nell’area di lavoro viene visualizzato un segmento di parete.


  13. Disegnare la prima parete:

    METODO A
    • Spostare il cursore nel planner; il segmento di parete si aggancia al cursore.

    • Fare clic per impostare il punto iniziale.

    • Trascinare il cursore per definire la lunghezza della parete.

    • Fare nuovamente clic per impostare il punto finale.
    La lunghezza della parete viene visualizzata durante il disegno e la parete diventa grigia una volta completata.

    METODO B
    Per un controllo più preciso, utilizzare l’opzione avanzata di disegno delle pareti:
    • Spostare il cursore nel planner; il segmento di parete si aggancia al cursore.

    • Fare clic per impostare il punto iniziale.

    • Trascinare il cursore in orizzontale, in verticale o nella direzione desiderata.

    • Premere la Barra spaziatrice per aprire la finestra di dialogo Edit wall.

    • Inserire la lunghezza e la profondità della parete.

    • Premere Invio per applicare i valori e creare la parete.




  14. Continuare a disegnare le pareti successive:
    • Per impostazione predefinita, la parete successiva parte dal punto finale della precedente.
    • Per iniziare da un punto diverso, premere Esc e ricominciare.
    • Ripetere finché la stanza non è completa.
    • Premere Esc per uscire dalla modalità di creazione delle pareti.




  15. Fare clic su Progetti nella barra superiore, quindi su Salva Progetto per salvare il lavoro.


Note!

  • È possibile passare tra le viste 2D e 3D utilizzando l’interruttore sotto la barra superiore.
  • Le pareti possono essere create e modificate strutturalmente solo nella vista 2D.
  • Le opzioni (varianti) delle pareti possono essere applicate sia nelle viste 2D che 3D.



Regolare pareti e angoli


Dopo aver creato la stanza, è possibile modificare le posizioni e gli angoli delle pareti interagendo con i punti di ancoraggio delle pareti.
  1. Fare clic sulla parete che si desidera regolare.

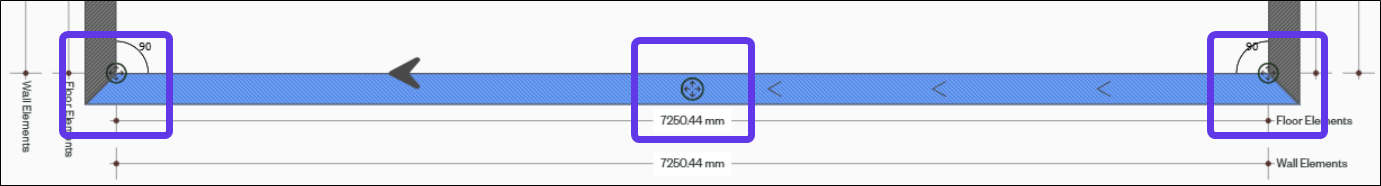

  2. Selezionare uno dei punti di ancoraggio (maniglie circolari presenti nella parte centrale, ed a ciascuna estremità, della parete).


    3C_anchor point.png


  3. Trascinare il punto di ancoraggio selezionato nella posizione desiderata, secondo le seguenti regole:

    • Gli ancoraggi centrali consentono di spostare la parete perpendicolarmente alla sua direzione e di regolare la lunghezza di qualsiasi parete collegata.

    • Gli ancoraggi alle estremità permettono di spostare la parete liberamente in tutte le direzioni e di modificare l'angolo con qualsiasi parete collegata. L'ampiezza dell'angolo viene visualizzata durante il trascinamento.

  4. Rilasciare per applicare la modifica.

  5. Fare clic su Progetti nella barra superiore e quindi su Salva Progetto per salvare la composizione.



Modificare l’angolo tra due pareti

  1. Selezionare una delle due pareti che formano l’angolo.

  2. Fare clic sull’indicatore angolare curvo (diventa azzurro chiaro).



  3. Nella finestra di dialogo Edit angle, inserire i valori per Angle e Diagonal.
    Nota:
    • Previous wall si riferisce alla parete a sinistra.
    • Next wall si riferisce alla parete a destra.

  4. Premere Invio o chiudere la finestra di dialogo per applicare le modifiche.

  5. Fare clic su Progetti nella barra superiore, quindi su Salava Progetti per salvare la composizione.
Importante: Le lunghezze e gli angoli delle pareti sono configurati in modo indipendente dalle definizioni di pavimento o soffitto.

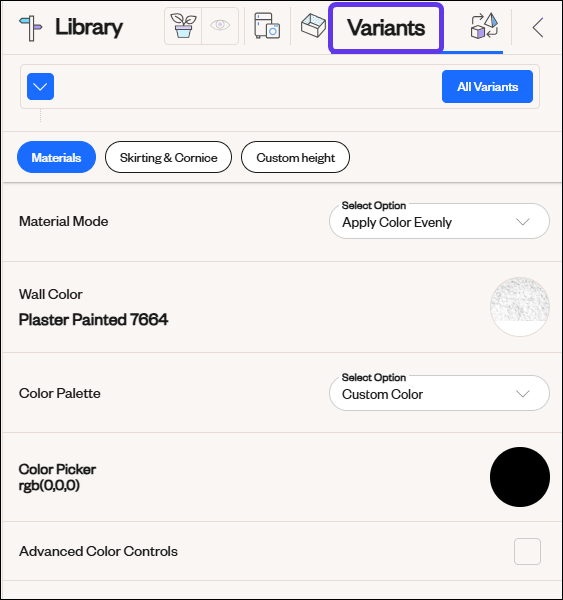

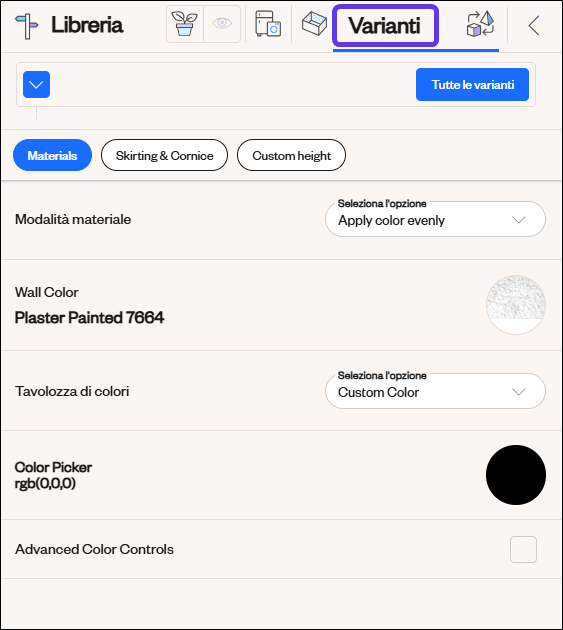

Impostare le varianti della parete

  1. Selezionare la parete.

  2. Fare clic sul pulsante Catalogo per aprire la libreria.

  3. Selezionare Varianti


  4. Scegliere i valori desiderati.

  5. Fare clic su Progetti nella barra superiore, quindi su Salva Progetto.
    Nota: questa azione è disponibile sia nelle viste 2D che 3D.



Eliminare una parete

  1. Selezionare la parete.

  2. Premere Canc sulla tastiera.

  3. Fare clic su Progetti nella barra superiore, quindi su Salva Progetto.
