Crea Viste è la modalità di 3CAD in cui gli utenti possono accedere all'elenco di tutte le viste ed ai disegni tecnici generati. Disegni e viste vengono generati sia come screenshot sia compilando il file viewmaker.json.
Per accedere a Crea Viste, procedere come segue:
-

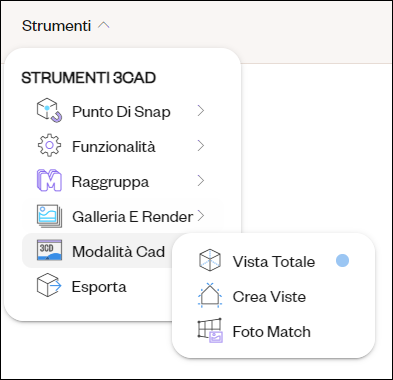

Nel pianificatore 3CAD Next, fare clic su Strumenti nella barra in alto, quindi Modalità CAD, e infine Crea Viste. Ci si trova così nella modalità Crea Viste e la prima vista generata viene visualizzata nel planner.
Nota: È possibile accedere a Crea Viste esclusivamente dalla visualizzazione 3D.
-

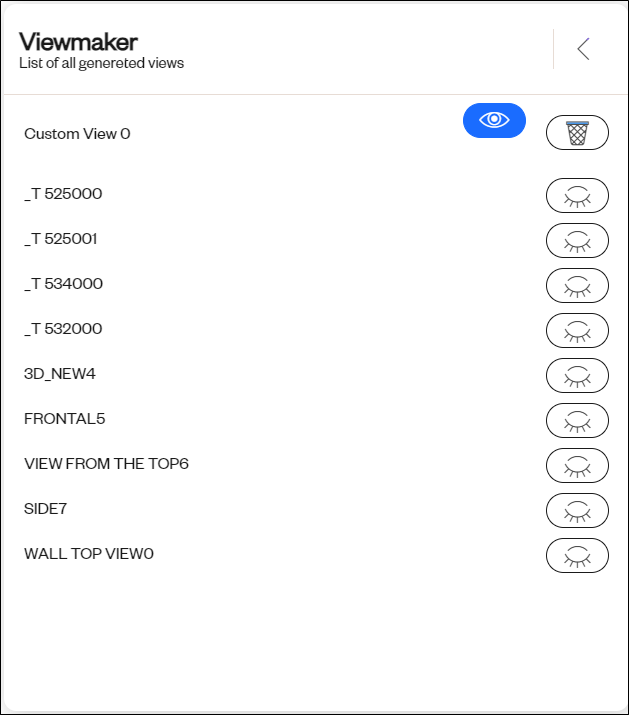

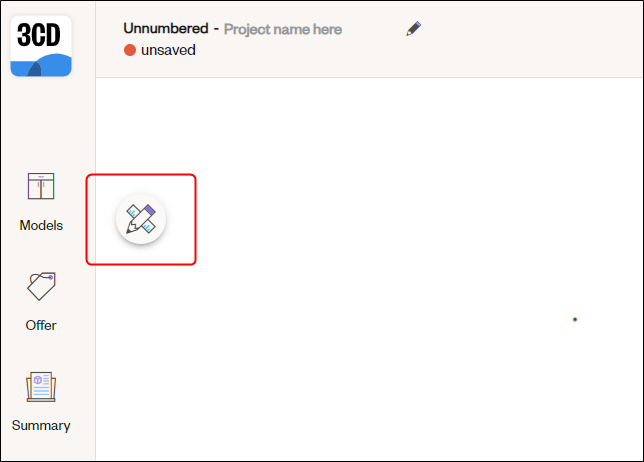

Fare clic sul pulsante Configura sul lato sinistro della finestra per aprire la Lista di tutte le visualizzazioni generate.
In cima all'elenco, si trovano tutti gli screenshot acquisiti utilizzando la funzionalità Salva Vista (vedi l'articolo Strumenti e impostazioni: la barra in alto di 3CAD Next, Sezione centrale: Strumenti), se presenti.
A ogni screenshot viene assegnato automaticamente un nome univoco in base al formato "Custom View N." e non è possibile rinominarlo. Gli screenshot possono essere eliminati cliccando sul pulsante del cestino della vista specifica.
Le viste definite compilando il file viewmaker.json sono elencate di seguito agli screenshot nello stesso elenco, se presenti. Non possono essere rinominate o eliminate da questa sezione, ma per effettuare queste modifiche è necessario ricompilare il file viewmaker.json nel catalogo.
Queste viste possono differenziarsi in termini di:-
dimensioni spaziali, 2D o 3D,
-
prospettiva, anteriore, posteriore, sinistra, destra,
-
informazioni fornite: mentre alcune viste possono essere molto semplici, altre possono essere arricchite con informazioni quali quote e annotazioni, informazioni sui materiali, rappresentazione di giunti, ritagli, immagini di elettrodomestici, ecc. La maggior parte delle aggiunte deve essere definita nel file viewmaker.json, ma alcune possono essere eseguite anche manualmente nella modalità Crea Viste (vedi l'articolo Modificare le viste con la barra degli strumenti di Crea Viste).
-
dimensioni spaziali, 2D o 3D,
-
È possibile visualizzare ciascuna vista nell'elenco cliccandoci sopra. La vista selezionata è riconoscibile dal pulsante a forma di occhio aperto visibile accanto al nome della vista. Nel planner è possibile ingrandire o rimpicciolire viste e disegni tecnici. In quest'ultimo caso è possibile traslare il piano tenendo premuta la rotellina del mouse.
-
Fare clic su Vista Totale nel sottomenu Modalità CAD per uscire da Crea Viste e passare alla modalità di configurazione.
Nota: Cliccando sullo switch 2D-3D, si esce da Crea Viste e si passa direttamente alla modalità di configurazione 2D.
