Modificare le viste con la barra degli strumenti di Crea Viste

Questo strumento consente di aggiungere manualmente alla vista linee accompagnate da un'annotazione. Le linee possono essere utilizzate liberamente sia per indicare gli articoli sia per percorrerne i lati.
Per aggiungere una quota testuale, procedere come segue:

1. Fare clic sul pulsante delle Quote testuali.

2. Fare clic sul planner nel punto in cui si desidera che inizi la linea.

3. Senza tenere premuto, trascinare la linea per posizionarla correttamente.

4. Fare nuovamente clic nel punto in cui si vuole che termini la linea.

5. Fare clic sull'etichetta gialla (diventa rossa quando ci si passa sopra) alla fine della riga per aprire il box Edit tool.

6. Digitare l'annotazione e cliccare Aggiorna. L'annotazione è ora visibile alla fine della linea.


Per eliminare la quota testuale, fare clic sull'etichetta e premere il pulsante Elimina nel box Edit tool.

Gli accessori consistono in un insieme di forme, come rettangolo, cerchio, quadrato, ecc., che possono essere inserite nella vista.
Per aggiungere una forma alla vista, procedere come segue:

1. Fare clic sul pulsante Accessori. Si visualizza l'elenco di tutte le forme disponibili.

2. Fare clic e tenere premuto sulla forma che si desidera inserire mentre la si trascina sulla vista. Posizionarla correttamente, quindi rilasciare.

3. È ora possibile modificare le dimensioni della forma cliccando e tenendo premuto l'angolo inferiore destro del quadrato rosso che circonda la forma quando ci si scorre sopra con il mouse. È anche possibile perfezionare la posizione della forma cliccandoci sopra e tenendo premuto mentre la si aggiusta la posizione.


Per eliminarla, fare clic sulla forma e selezionare Elimina.

Questo strumento consente all'utente di aggiungere quote lineari manualmente alla vista .
Nota: Questo strumento è progettato per essere utilizzato su disegni tecnici 2D dove consente misurazioni precise. Tuttavia, è utilizzabile su tutte le viste.

Per aggiungere una quota lineare, procedere come segue:

1. Fare clic sul pulsante delle Quote lineari.


2. Fare clic sul planner nel punto in cui si desidera che inizi la linea.

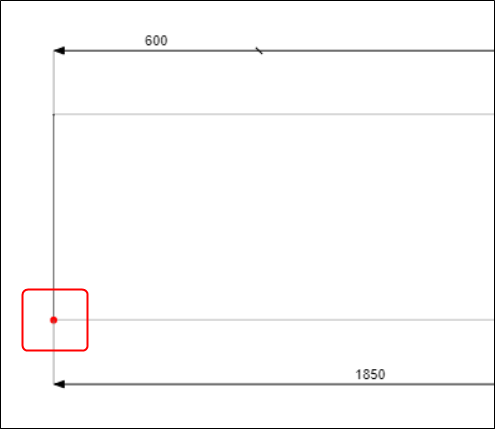

   Nota: Solo nei disegni tecnici 2D, quando si passa con il mouse sopra agli angoli delle forme compaiono dei puntini rossi. Cliccando sul punto rosso è possibile far iniziare (e terminare) la linea di quota in quel punto preciso del disegno, consentendo misurazioni più precise.




3. Trascinare la linea per posizionarla correttamente, senza tenere premuto.

4. Fare nuovamente clic nel punto in cui si vuole che termini la linea. I dati vengono aggiornati in tempo reale.



Per eliminare la quota lineare, fare clic sulla figura e premere il tasto Elimina nel box Edit tool.

Nota: Nei disegni tecnici, i valori delle quote lineari sono riportati solo nel sistema di misurazione metrico.

Aggiungere step di misurazione

È possibile personalizzare le quote lineari aggiungendo step di misurazione che dividono l'intera linea in due o più sezioni. È possibile aggiungere step sia alle quote lineari predefinite, sia a quelle aggiunte manualmente.

Per aggiungere step di misurazione, procedere come segue:

1. Fare clic sul valore della quota lineare.

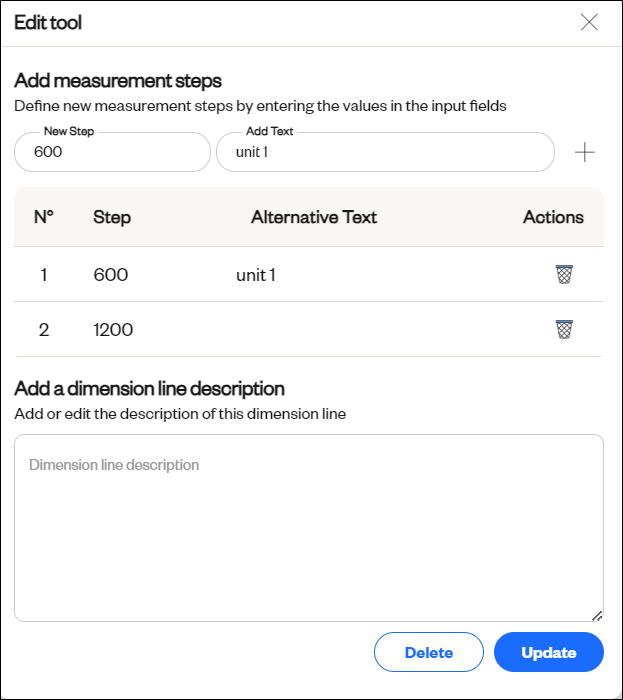

2. Nel box Edit tool che si apre, digitare il valore dello step nel campo New Step e, facoltativamente, il testo descrittivo che vuoi far apparire al posto del valore nel campo Add text.
   Nota: Tutti i valori delle dimensioni devono essere contati dall'origine di sinistra della linea, per tutti gli step.




3. Premere il pulsante + sul lato destro del campo Add text. Lo step viene aggiunto all'elenco dei step riportato sotto.

4. Ripetere i passaggi 2 e 3 per aggiungere altri step, se pertinenti.

5. Fare clic su Update per salvare le modifiche.


Esempio
Se è necessario frazionare una quota lineare in 3 sezioni, dove la prima sezione da sinistra è di 600 mm e la seconda sezione di 900 mm, creare una prima sezione digitando la cifra 600 nel campo New step, quindi creare un step passaggio digitando il valore 1500 (900 + 600, poiché la dimensione viene sempre misurata dall'origine di sinistra). Quando si clicca su Update la linea di quota originale si divide in 3 sezioni, la prima da sinistra misura 600 mm e la seconda 900 mm. Il valore iniziale ora mostra la lunghezza rimanente della quota (lunghezza totale della quota - 1500).

Aggiungere un'annotazione alla quota lineare

È possibile personalizzare ulteriormente le quote lineari aggiungendo una descrizione.

Per aggiungere una descrizione alla quota, procedere come segue:

1. Fare clic sul valore della quota lineare.

2. Nel box Edit tool che si apre, digitare la descrizione nel campo Add a dimension line description.

3. Fare clic su Update per salvare la modifica. La descrizione appare sul lato sinistro della quota.


Utilizzare questo strumento per evidenziare elementi della vista. Per fare ciò, procedere come segue:

1. Fare clic sul pulsante Evidenziare.

2. Fare clic sul planner, nel punto in cui si desidera che inizi l'area evidenziata.

3. Trascinare il cursore, tenendo premuto, per disegnare l'area evidenziata.

4. Rilasciare quando l'area evidenziata ricopre la dimensione corretta.


Per eliminare l'area evidenziata, cliccarci sopra e premere il pulsante Delete nella finestra pop-up che appare.

Cliccando su questo strumento si eliminano tutte le modifiche manuali effettuate e si riporta la visualizzazione a schermo intero.
