LiDAR-Raumscans (Cyncly Scan)

Elena Damiani
  • Aktualisiert
LiDAR-Raumscans ermöglichen das Erstellen neuer 3CAD-Projekte anhand von Raummaßen, die mit Cyncly Scan erfasst wurden.
Cyncly Scan ist eine mobile Anwendung, die LiDAR (Light Detection and Ranging) verwendet, eine präzise Technologie, die Laserlicht zur Abstandsmessung nutzt. Sie scannt Oberflächen und Objekte, um detaillierte 3D-Modelle zu erstellen, und eignet sich daher ideal für Raumscans und Planungsanwendungen. Sie ist auf kompatiblen Apple-Geräten verfügbar, um Raummaße zu erfassen und eine digitale Darstellung eines Raums zu erstellen.

Der erfasste Raum kann direkt in 3CAD importiert und als Ausgangspunkt für die Planung verwendet werden.
Die Verwendung von LiDAR-Raumscans kann manuelle Raummessungen reduzieren, die Projekteinrichtung beschleunigen und die Planungsgenauigkeit verbessern, indem sie eine reale Referenz für den Planungsprozess bereitstellt.



Funktionsweise von LiDAR-Raumscans

Der Workflow besteht aus drei Hauptschritten:

  1. Einen Raumscan in Cyncly Scan erstellen.

  2. Den Scan in 3CAD importieren.

  3. Mit der Planung auf Grundlage der importierten Raumgeometrie beginnen.

Der importierte Raum wird zu einer visuellen Referenz innerhalb des Projekts und kann verwendet werden, um Produkte zu positionieren und Layouts anhand des gemessenen Raums zu überprüfen.



Vorteile

LiDAR-Raumscan ermöglicht Folgendes:
  • Den Zeitaufwand reduzieren, der für das manuelle Ausmessen von Räumen benötigt wird

  • Die Maßgenauigkeit verbessern

  • Das Kundenerlebnis verbessern bei Aufmaßen vor Ort





Herunterladen der Cyncly Scan-App

 Nach Cyncly Scan kann direkt im Apple App Store gesucht werden:


Unterstützte Geräte

  • iPhone-Pro-Modelle mit LiDAR-Sensor
  • iPad Pro (2020 oder neuer)



Betriebssystem

  • iOS 16.4 oder höher



Erstellen eines neuen Projekts aus einem LiDAR-Scan

1. Raum scannen

  1. Cyncly Scan auf dem Mobilgerät öffnen und Start Scan auswählen.

  2. Die Anwendung aktiviert die Kamera und den LiDAR-Sensor. Den Kamerazugriff erlauben, wenn dazu aufgefordert wird.

  3. Die Kamera gleichmäßig bewegen, damit die App Oberflächen präzise erfassen kann. Während des Scannens rekonstruiert Cyncly Scan die Raumgeometrie in Echtzeit. Weiße Linien zeichnen die Kanten jeder Oberfläche nach, und am unteren Bildschirmrand wird ein 3D-Modell erstellt.

    Für optimale Ergebnisse:
    • Gleichmäßig bewegen und das Gerät dabei auf Wände, Ecken, Türen, Fenster und Öffnungen richten.

    • Wände während des gesamten Scans sichtbar halten.

    • Den gesamten Raumumfang erfassen.

    • Plötzliche Kamerabewegungen vermeiden.

  4. Nach Abschluss des Scans auf Next klicken, dem Entwurf einen Namen geben und einen Raumtyp zuweisen.

  5. Erneut auf Next klicken; der Scan wird gespeichert und kann in 3CAD importiert werden.


2. Scan in 3CAD Next importieren

  1. In 3CAD Next ein New Project starten.

  2. Einen Kunden zuweisen oder auf Skip klicken.

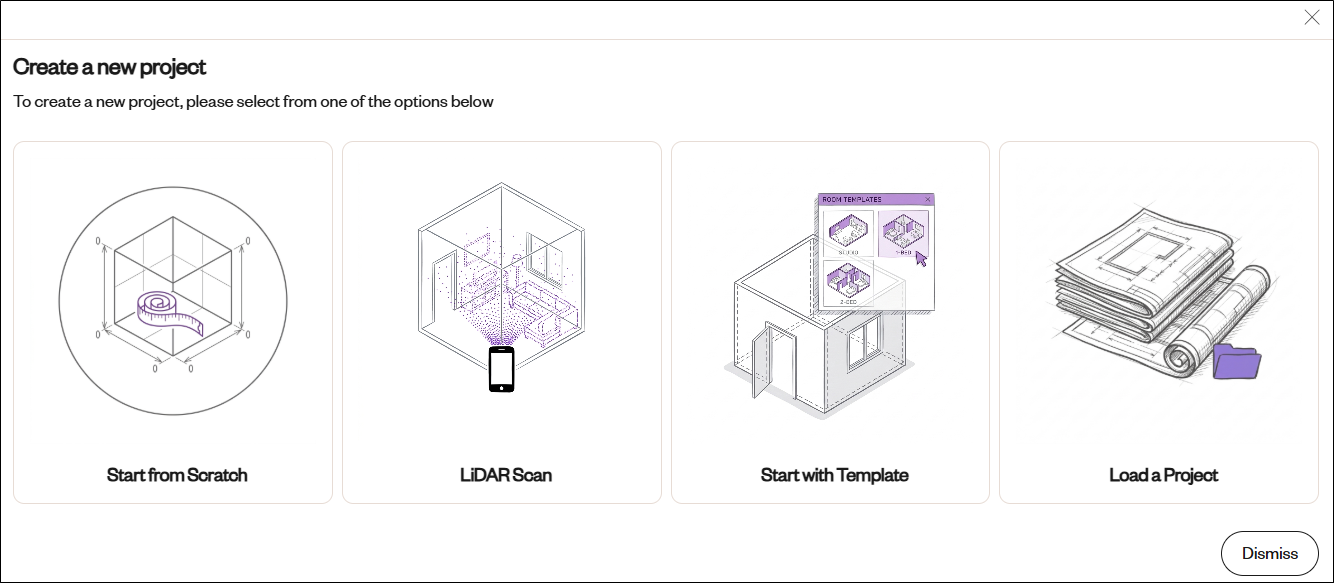

  3. LiDAR Scan auswählen. Dadurch wird ein QR-Code generiert.



  4. In der App Cyncly Scan Share via QR Code auswählen und den in 3CAD Next angezeigten Code scannen, um den Entwurf direkt zu importieren. Die Scandaten werden sofort in das Projekt übertragen.
    Hinweis: Die App Cyncly Scan zeigt die Meldung Scan was uploaded an.

  5. Nach Abschluss des Imports fährt 3CAD Next automatisch mit der Projekterstellung fort. Nach Abschluss des Vorgangs wird der gescannte Raum im 3CAD-Next-Arbeitsbereich angezeigt und kann geplant werden.



Was wird importiert?

LiDAR-Raumscan kann strukturelle Rauminformationen erfassen und rekonstruieren, darunter:

  • Wände
  • Raumbegrenzungen
  • Hindernisse

Der Scanvorgang ist nach Möglichkeit darauf ausgelegt, sich auf die Raumgeometrie statt auf vorhandene Möbel oder Schränke zu konzentrieren.

Hinweis: Architektonische Öffnungen, einschließlich Fenstern und Türen, müssen manuell hinzugefügt werden, nachdem der Scan importiert wurde.



Tipps zur Fehlerbehebung

Wenn der importierte Raum nicht mit dem tatsächlichen Raum übereinstimmt:
  • Überprüfen, ob der gesamte Raumumfang während des Scans erfasst wurde.

  • Den Scan mit langsameren und gleichmäßigeren Bewegungen wiederholen.

  • Sicherstellen, dass Wände, Ecken, Türen und Fenster während des Scans sichtbar bleiben.

  • Wichtige Maße prüfen und bei Bedarf manuelle Anpassungen vornehmen.
