3CAD Next ermöglicht das Hinzufügen eines Bodenbelags zu einem Raum direkt im Planer. Ein neuer Boden kann erstellt werden, indem sein Umfang gezeichnet und das benötigte Bodenelement ausgewählt wird. Dieser Artikel erläutert, wie Bodenbelag in Standard- und benutzerdefinierte Räume eingefügt wird.
|
Wichtig!
|
Bodenbelag einfügen
Um einen Bodenbelag in einen Raum einzufügen, wie folgt vorgehen:
- In 3CAD Next anmelden und den Arbeitsbereich öffnen.
- Die 2D-Ansicht auswählen.
- Auf die Schaltfläche Catalog button auf der linken Seite des Fensters klicken, um die Library zu öffnen.

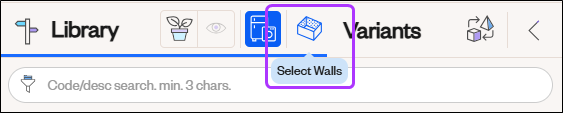

- Auf das Symbol Select walls zwischen Library und Variants klicken.
- Den Reiter Flooring & Ceiling auswählen und dann das einzufügende Element wählen:
-
Bodenbelag
-
Fußleiste
-
Bodenbelag
-

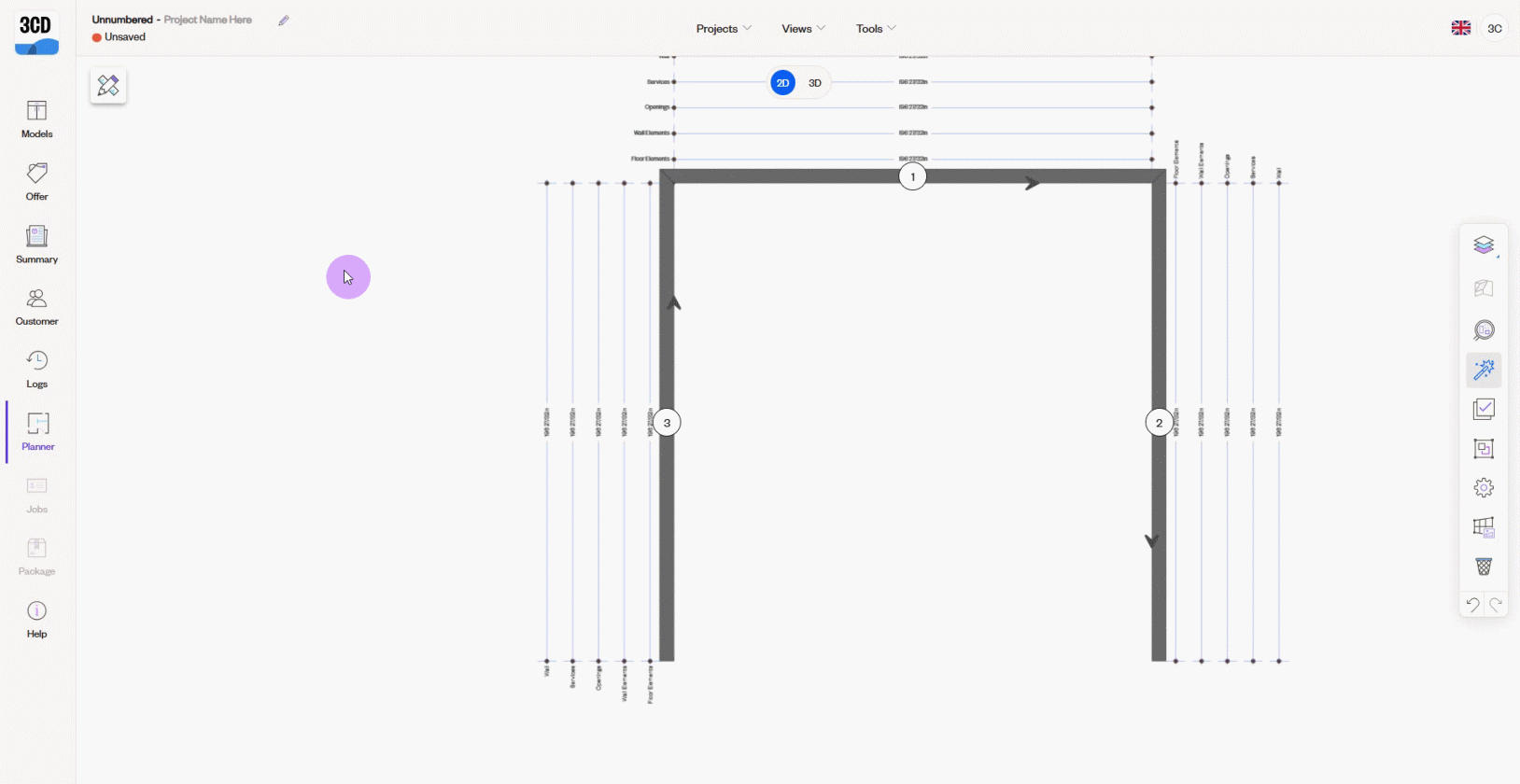

Den Bodenumfang zeichnen:
- Klicken, um den Startpunkt festzulegen.
- Den Cursor ziehen und klicken, um jede Kante zu definieren.
- Fortfahren, bis der gesamte Umfang abgeschlossen ist.
Wenn im Planer bereits Wände gezeichnet wurden, rasten die Wandecken zur einfacheren Zeichnung an den Bodenankern ein (Kreise mit vier Pfeilen). Wenn die Zeichnung abgeschlossen ist,
Escdrücken.
- Auf Projects klicken und dann Save Project.
Hinweis: Bodenbelag kann nur in der 2D-Ansicht strukturell erstellt und bearbeitet werden. Es kann jederzeit in die 3D-Ansicht gewechselt werden, um das Ergebnis zu prüfen.
Nächster Schritt: Nach dem Einfügen des Bodens kann dieser in Raumboden anpassen verfeinert werden.
