Verwaltung von 3D-Beschriftungen (Lato 9) – Konfigurierbare Sichtbarkeit und Druck

3CAD Next ermöglicht es Planern, 3D-Etiketten (Lato 9) direkt innerhalb des Arbeitsbereichs und im Viewmaker anzuzeigen und zu verwalten. Diese Etiketten können zusätzliche Produktinformationen, Maße oder Hinweise anzeigen und tragen so zur Verdeutlichung komplexer Projekte bei.

Mit den neuesten Updates können Lato‑9‑Beschriftungen nun unabhängig für die Bildschirmanzeige und den Ausdruck verwaltet werden, was mehr Flexibilität bietet, ohne die grafische Klarheit zu beeinträchtigen.

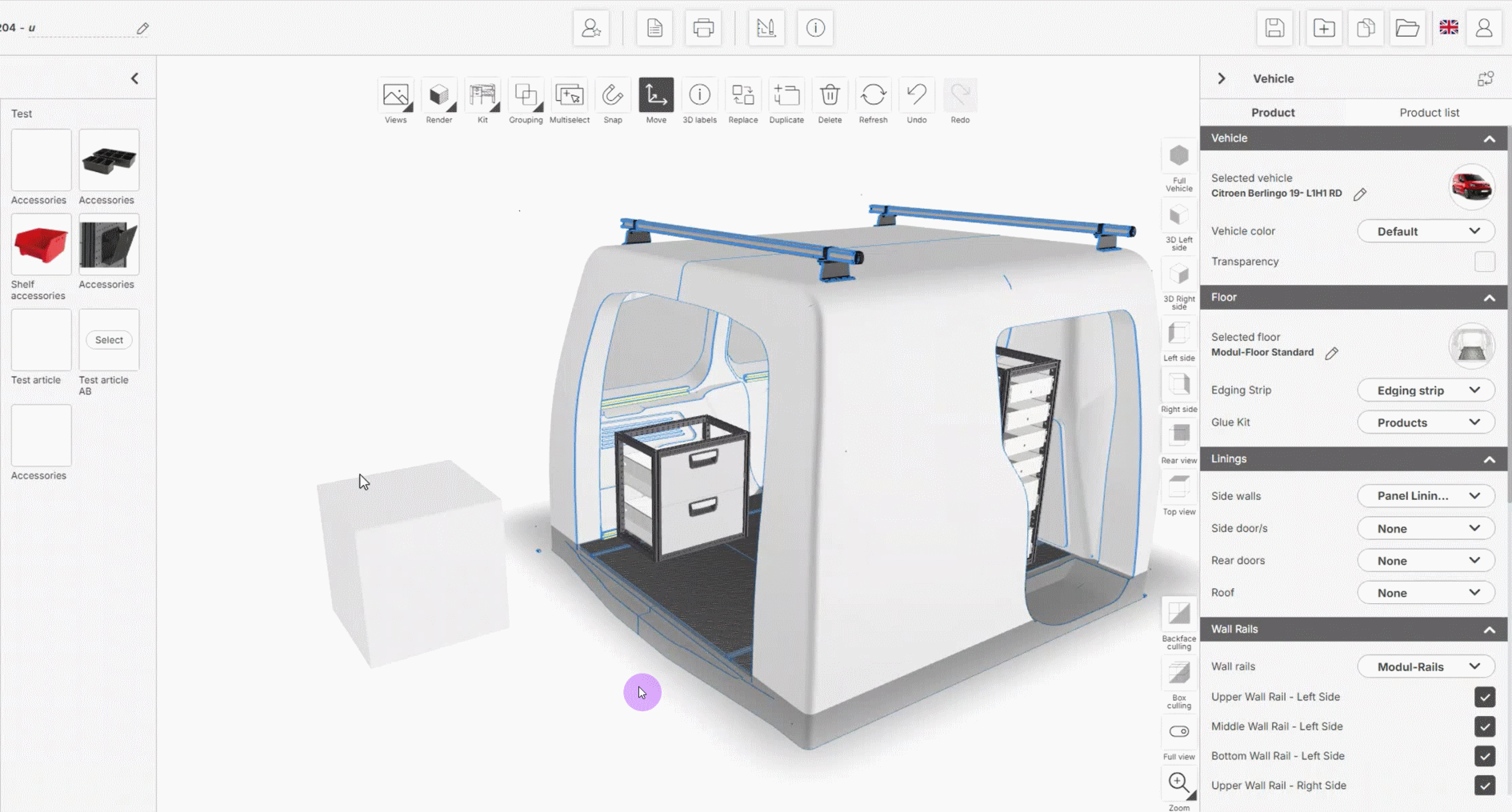

Note: This animation displays a customized planner with the buttons positioned at the top of the workspace. However, the feature illustrated and its functioning are identical in standard and customized environments.

Funktionsbeschreibung

Lato 9-Etiketten sind dynamische Textelemente , die mit Projektelementen verknüpft sind. Sie lassen sich über vordefinierte Regeln und Parameter steuern und sind so konzipiert, dass sie sowohl die Bildschirmkonstruktion als auch gedruckte Ausgaben unterstützen.

Wichtigste Funktionen:

• Unabhängige Steuerung der Sichtbarkeit von Beschriftungen in der 3D-Ansicht und im Druck

• Zentralisierte Aktivierung oder Deaktivierung von Etiketten

• Anpassbares Erscheinungsbild (Text und Hintergrund)

Dadurch können sich Planer auf das visuelle Layout konzentrieren und gleichzeitig sicherstellen, dass alle erforderlichen Informationen in den Ausdrucken enthalten sind.

Funktionsweise

Sichtbarkeit in der 3D-Ansicht

Designer können über eine spezielle Sichtbarkeitsumschaltung steuern, ob Lato-9-Beschriftungen in der 3D-Umgebung angezeigt werden.

• Der Schalter wird auf alle Lato-9-Typen gleichzeitig angewendet

• Verborgene Etiketten bleiben aktiv im Projekt

• Sichtbarkeitsänderungen wirken sich nicht auf das Druckverhalten aus

Dies ermöglicht es Planern, sich auf das visuelle Layout zu konzentrieren und gleichzeitig sicherzustellen, dass alle benötigten Informationen in den Ausdrucken verfügbar sind.

Hinweis: Um diese Funktion einzurichten, senden Sie bitte eine Anfrage an die Forschungs- und Entwicklungsabteilung.

Drucklogik

Der Druck wird unabhängig von der Bildschirmanzeige verwaltet. Viewmaker nimmt Lato‑9-Beschriftungen in die Druckausgabe auf, wenn sie durch Regeln aktiviert sind; die Beschriftungen müssen dafür in der 3D-Ansicht nicht sichtbar sein.

Dadurch bleibt die gedruckte Dokumentation vollständig, selbst wenn Beschriftungen während der Konstruktion ausgeblendet werden.

Regelbasierte Steuerung

Katalogentwickler können Regeln definieren, die steuern, wann bestimmte Lato-9-Typen aktiv sind.

• Beschriftungen können dynamisch aktiviert oder deaktiviert werden

• Parameter können festlegen, ob Beschriftungen sichtbar, druckbar oder beides sind

Anpassungsoptionen

Lato-9-Etiketten unterstützen eine visuelle Anpassung, um den Projektanforderungen zu entsprechen:

• Konfigurierbare Textschriftart

• Konfigurierbare Textfarbe

• Optionale Hintergrundtransparenz

Diese Einstellungen tragen dazu bei, die Lesbarkeit zu erhalten, ohne die grafische Ansicht zu überladen. Anweisungen zum Anpassen des Textaussehens finden sich unter Anpassen des Textstils für Lato 9.
