Scansioni LiDAR degli ambienti (Cyncly Scan)

Elena Damiani
  • Aggiornato
Le scansioni LiDAR degli ambienti consentono di creare nuovi progetti 3CAD utilizzando le misurazioni acquisite con Cyncly Scan.
Cyncly Scan è un'applicazione mobile che utilizza il LiDAR (Light Detection and Ranging), una tecnologia che impiega la luce laser per misurare le distanze con estrema precisione. Esegue la scansione di superfici e oggetti per creare modelli 3D dettagliati, risultando ideale per la scansione di ambienti e per applicazioni di progettazione. È disponibile su dispositivi Apple compatibili per acquisire le dimensioni degli ambienti e generare una rappresentazione digitale dello spazio circostante.

È possibile importare l'ambiente acquisito direttamente in 3CAD e utilizzarlo come punto di partenza per la progettazione.
L'utilizzo della scansione LiDAR degli ambienti consente di ridurre le misurazioni manuali, accelerare la configurazione del progetto e migliorare la precisione della progettazione, fornendo un riferimento reale per il processo di design.



Come funziona la scansione LiDAR degli ambienti

Il flusso di lavoro si articola in tre fasi principali:

  1. Creare una scansione dell'ambiente in Cyncly Scan.

  2. Importare la scansione in 3CAD.

  3. Avviare la progettazione utilizzando la geometria dell'ambiente importato.

L'ambiente importato diventa un riferimento visivo all'interno del progetto e può essere utilizzato per posizionare i prodotti e verificare i layout rispetto allo spazio misurato.



Vantaggi

La scansione LiDAR degli ambienti consente di:
  • Ridurre il tempo dedicato alle misurazioni manuali degli ambienti

  • Migliorare la precisione dimensionale

  • Migliorare l'esperienza del cliente durante i sopralluoghi





Download dell'app Cyncly Scan

È possibile cercare Cyncly Scan direttamente dall'Apple App Store:


Dispositivi supportati

  • Modelli iPhone Pro dotati di sensore LiDAR
  • iPad Pro (2020 o successivo)



Sistema operativo

  • iOS 16.4 o successivo



Creazione di un nuovo progetto da una scansione LiDAR

1. Scansione dell'ambiente

  1. Aprire Cyncly Scan sul dispositivo mobile e selezionare Start Scan.

  2. L'applicazione attiva la fotocamera e il sensore LiDAR. Consentire l'accesso alla fotocamera se richiesto.

  3. Muovere la fotocamera con movimenti costanti per consentire all'app di mappare le superfici con precisione. Durante la scansione, Cyncly Scan ricostruisce la geometria dell'ambiente in tempo reale. Linee bianche tracciano i bordi di ciascuna superficie e un modello 3D inizia a generarsi nella parte inferiore dello schermo.

    Per risultati ottimali:
    • Muoversi con movimenti costanti intorno all'ambiente mantenendo il dispositivo puntato verso pareti, angoli, porte, finestre e aperture.

    • Mantenere le pareti visibili durante tutta la scansione.

    • Acquisire l'intero perimetro dell'ambiente.

    • Evitare movimenti bruschi della fotocamera.

  4. Al termine della scansione, fare clic su Next, assegnare un nome al progetto e selezionare un tipo di stanza.

  5. Fare clic di nuovo su Next; la scansione è ora salvata ed è disponibile per l'importazione in 3CAD.


2. Importazione della scansione in 3CAD Next

  1. In 3CAD Next, avviare un Nuovo Progetto.

  2. Assegnare un cliente o fare clic su Skip.

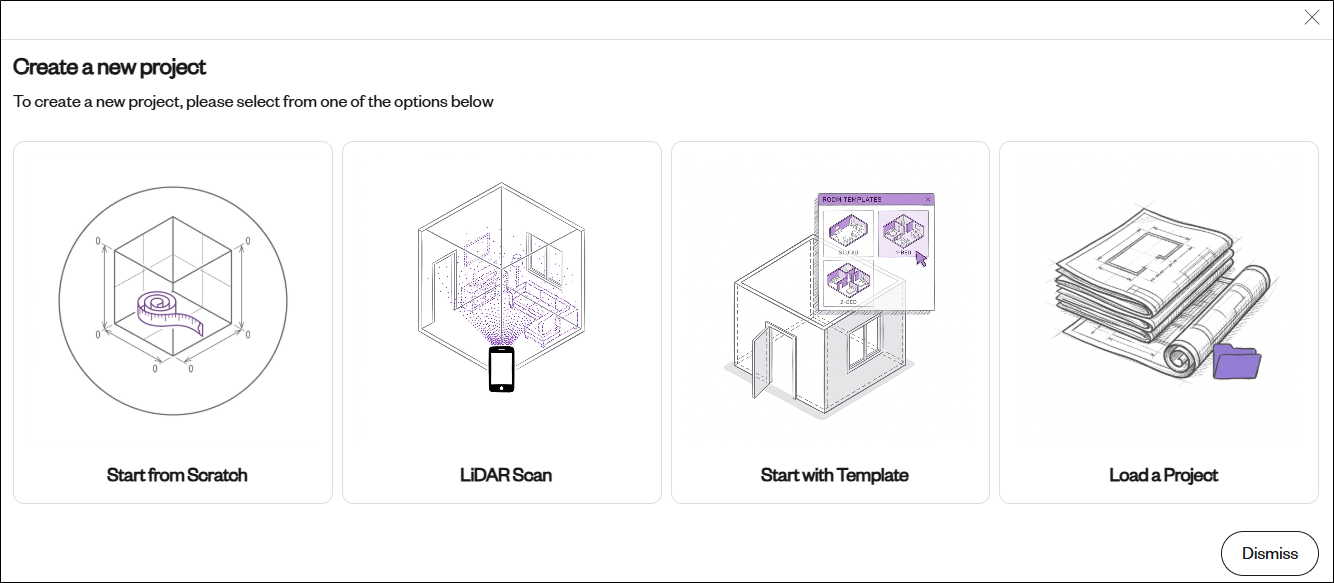

  3. Selezionare LiDAR Scan. Verrà generato un codice QR.



  4. Nell'app Cyncly Scan, selezionare Share via QR Code e scansionare il codice QR visualizzato in 3CAD Next per importare il progetto direttamente. I dati della scansione vengono trasferiti immediatamente al progetto.
    Nota: L'app Cyncly Scan visualizza il messaggio Scan was uploaded.

  5. Una volta completata l'importazione, 3CAD Next prosegue automaticamente con la creazione del progetto. Al termine del processo, l'ambiente scansionato appare nell'area di lavoro di 3CAD Next, pronto per avviare la progettazione.



Cosa viene importato?

La scansione LiDAR è in grado di acquisire e ricostruire digitalmente le informazioni strutturali dell'ambiente, tra cui:

  • Pareti
  • Perimetro dell'ambiente
  • Ostacoli

Ove possibile, il processo di scansione è progettato per concentrarsi sulla geometria della stanza piuttosto che sui mobili o sugli elementi di arredo esistenti.

Nota: Le aperture architettoniche, incluse finestre e porte, devono essere aggiunte manualmente dopo l'importazione della scansione.



Suggerimenti per la risoluzione dei problemi

Se la stanza importata non corrisponde allo spazio fisico:
  • Verificare che l'intero perimetro della stanza sia stato acquisito durante la scansione.

  • Ripetere la scansione con movimenti più lenti e uniformi.

  • Assicurarsi che pareti, angoli, porte e finestre siano visibili durante la scansione.

  • Verificare le dimensioni principali ed eseguire le correzioni manuali necessarie.
