3CAD Next consente di aggiungere un pavimento a una stanza direttamente nel planner. È possibile creare un nuovo pavimento disegnandone il perimetro e selezionando l'elemento pavimento desiderato. Questo articolo spiega come inserire il pavimento in stanze standard e personalizzate.
|
Importante!
|
Inserire il pavimento
Per inserire il pavimento in una stanza, procedere come segue:
- Accedere a 3CAD Next e aprire l'area di lavoro.
- Selezionare la vista 2D.
- Fare clic sul pulsante Catalog sul lato sinistro della finestra per aprire la Libreria.

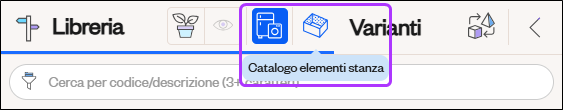

- Fare clic sull'icona Catalogo elementi stanza tra Libreria e Varianti.
- Selezionare la scheda Pavimento e soffitto, quindi scegliere l'elemento da inserire:
-
Pavimento
-
Pedana rialzata
-
Pavimento
-

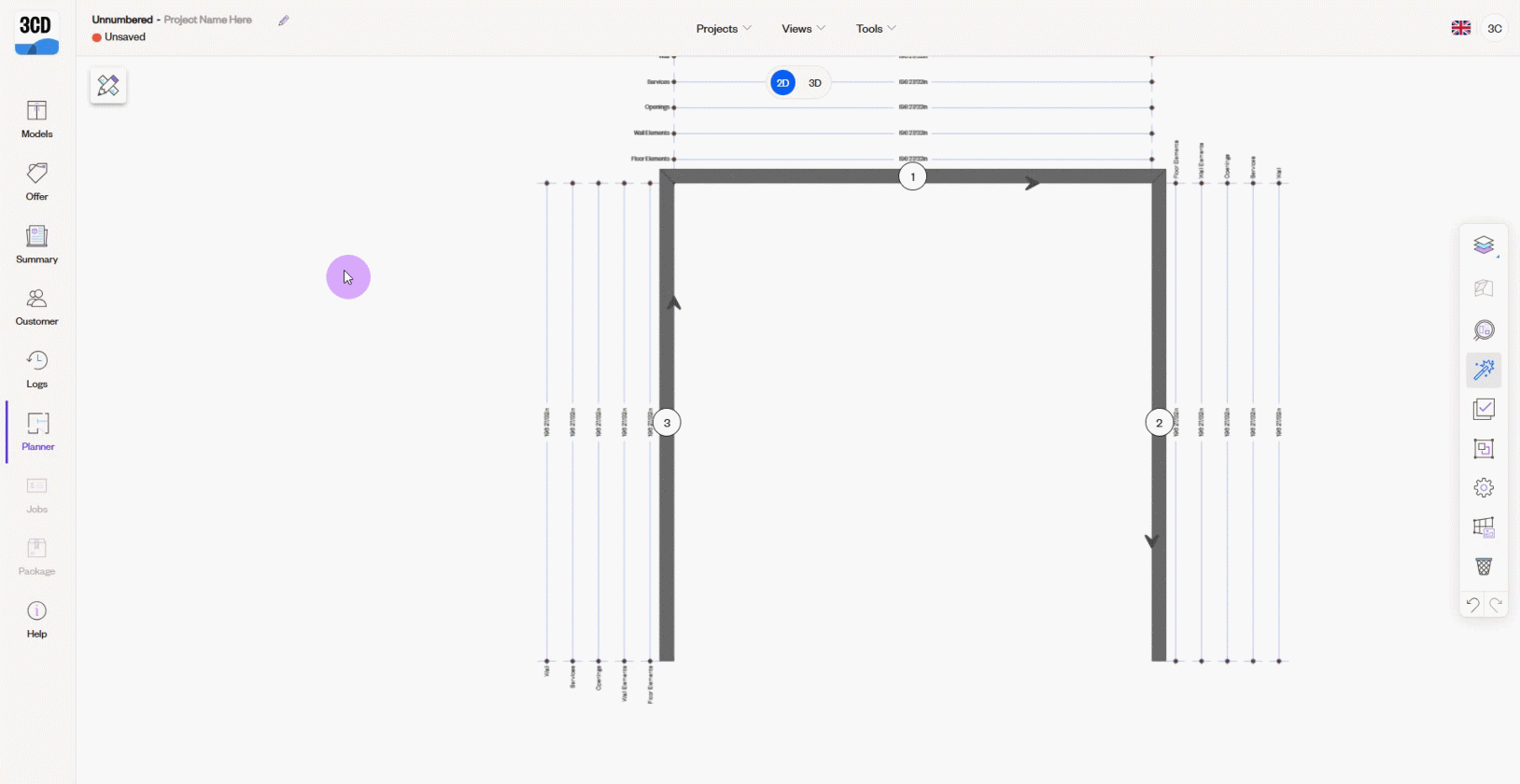

Disegnare il perimetro del pavimento:
- Fare clic per impostare il punto iniziale.
- Trascinare il cursore e fare clic per definire ogni bordo.
- Continuare fino al completamento dell'intero perimetro.
Se nel planner sono già state disegnate delle pareti, gli angoli delle pareti si agganciano ai punti di ancoraggio del pavimento (cerchi con quattro frecce) per facilitare il disegno. Al termine, premere
Esc.
- Fare clic su Progetti, quindi su Salva progetto.
Nota: Il pavimento può essere creato e modificato strutturalmente solo nella vista 2D. È possibile passare alla vista 3D in qualsiasi momento per visualizzare un'anteprima del risultato.
Passaggio successivo: Dopo aver inserito il pavimento, è possibile perfezionarlo in Personalizzare il pavimento della stanza.
