3CAD Next consente ai progettisti di visualizzare e gestiretarghette 3D (Lato 9) direttamente all’interno del planner e di Viewmaker. Queste targhette possono mostrare informazioni aggiuntive sul prodotto, dimensioni o note, contribuendo a rendere più chiari i progetti più complessi.
Con gli ultimi aggiornamenti, la visibilità delle targhette Lato 9 può ora essere gestita in modo indipendente tra schermo e stampa, offrendo una maggiore flessibilità senza compromettere la chiarezza grafica.

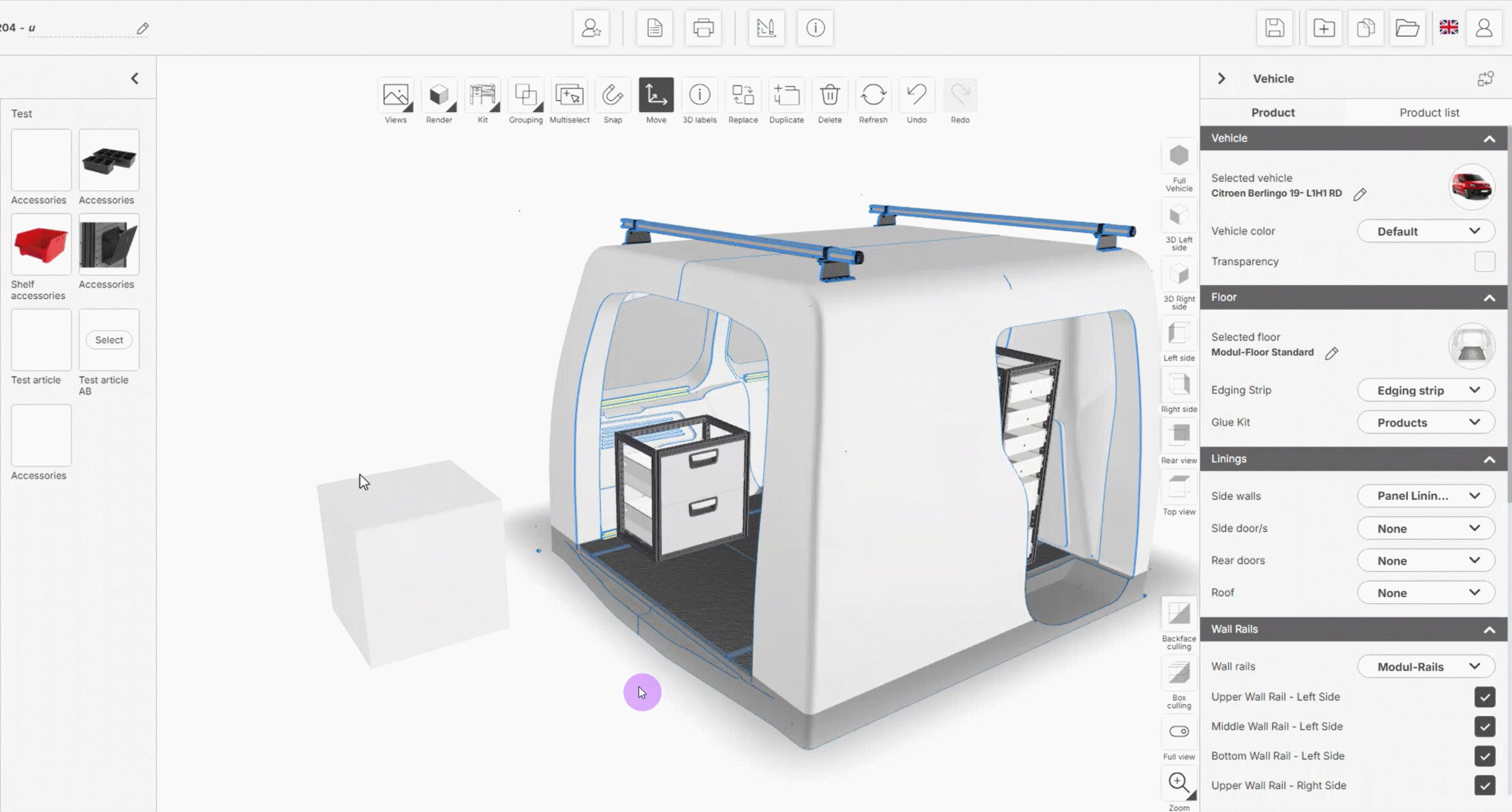

Nota! questa animazione mostra un planner personalizzato con i pulsanti posizionati nella parte superiore dell'area di lavoro. Tuttavia, la funzionalità illustrata e il suo funzionamento sono identici negli ambienti standard e personalizzati.
Descrizione della funzionalità
Le targhette Lato 9 sono elementi di testo dinamici associati agli elementi di progetto. Sono controllate tramite regole e parametri predefiniti e possono essere visualizzate sia in fase di progettazione a schermo sia nelle stampe.
Funzionalità principali:
Controllo indipendente della visibilità delle targhette nella vista 3D e nelle stampe
Attivazione e disattivazione centralizzata delle targhette
Aspetto personalizzabile (testo e sfondo)
Questo consente ai progettisti di concentrarsi sul layout visivo, garantendo al contempo che tutte le informazioni necessarie siano disponibili nelle stampe.
Come funziona
Visibilità nella vista 3D
I progettisti possono controllare se le targhette Lato 9 sono visibili nell'ambiente 3D utilizzando un apposito pulsante nel configuratore.
Lo switch si applica contemporaneamente a tutti i tipi Lato 9
Le targhette nascoste rimangono attive nel progetto
Le modifiche alla visibilità non influiscono sul comportamento di stampa
In questo modo i progettisti possono concentrarsi sull’aspetto visivo del layout, garantendo al contempo che tutte le informazioni necessarie siano disponibili nelle stampe.
Nota! Per impostare il pulsante, è necessario inviare una richiesta al reparto R&D.
Logica di stampa
La stampa viene gestita in modo indipendente dalla visibilità a schermo. Il Viewmaker include le targhette Lato 9 nelle stampe se abilitate da regola: non è necessario che queste siano visibili nella vista 3D per essere stampate.
Di conseguenza, la documentazione stampata risulta completa anche quando le targhette vengono nascoste durante la progettazione.
Controllo basato su regole
Gli sviluppatori del catalogo possono definire quando determinati tipi di Lato 9 sono attivi tramite regola.
Le targhette possono essere abilitate o disabilitate dinamicamente
I parametri possono definire se le targhette sono visibili a schermo, stampabili o entrambe le cose
Opzioni di personalizzazione
Le targhette Lato 9 possono essere personalizzate a livello carattere e sfondo a seconda delle esigenze del progetto:
Carattere del testo configurabile
Colore del testo configurabile
Trasparenza dello sfondo opzionale
Queste impostazioni aiutano a mantenere la leggibilità del progetto e permettono una maggiore customizzazione. Per le istruzioni sulla personalizzazione dell’aspetto del testo, consultare Personalizzazione dello stile del testo per Lato 9.
Best practices
Nascondere le targhette durante la progettazione: Utilizzare il pulsante per nascondere i Lati 9 e ridurre gli elementi superflui quando ci si concentra sulla geometria.
Affidarsi alle regole per la stampa: assicurarsi che le targhette da esporre negli output siano abilitate tramite regola, indipendentemente dalla visibilità nel configuratore.
Requisiti tecnici
Versioni minime richieste:
Engine ≥ 15.139
nextCore ≥ 4.43.2
Il comportamento predefinito dei Lati 9 è definito nel
Config.json. Vedere l'articolo Configurazione e controllo dei Lati 9 per indicazioni dettagliate.
