Il Viewmaker include un sistema riprogettato per la numerazione degli oggetti, che permette ai marcatori di numerazione di rimanere visibili in layout complessi e di essere stilizzati in modo coerente tra le viste.
Il nuovo sistema migliora la leggibilità nelle viste dall'alto e in elevazione mantenendo la piena compatibilità con i cataloghi esistenti e i progetti legacy.
Cosa fa la numerazione degli oggetti
La numerazione degli oggetti assegna un'etichetta numerica a box e pareti nelle viste in modalità Viewmaker.
Queste etichette aiutano a identificare chiaramente gli elementi in disegni, stampe, preventivi e revisioni di progetto.
Queste etichette aiutano a identificare chiaramente gli elementi in disegni, stampe, preventivi e revisioni di progetto.
Con il sistema riprogettato, la numerazione è:
-
Generata automaticamente dal sistema
-
Posizionata dinamicamente per rimanere visibile
- Stilizzata in modo coerente in base alla configurazione
Posizionamento dinamico nelle viste dall'alto
Nelle viste dall'alto, le etichette di numerazione sono posizionate dinamicamente in base al layout della composizione.
Ciò significa che, quando un elemento nasconderebbe un'etichetta—per esempio, quando una base è coperta da un elemento a parete—il marcatore viene riposizionato automaticamente in modo da rimanere visibile e leggibile.
Questa logica di posizionamento si applica principalmente alle viste dall'alto, dove la complessità del layout è maggiore.
Quando due o più marcatori di numerazione si sovrappongono in una vista dall'alto:
- I marcatori vengono uniti in un'unica etichetta
- Tutti i numeri sono visualizzati nella stessa etichetta, separati da un
/
Questo comportamento garantisce che la numerazione rimanga leggibile anche in layout ad alta densità.
Coerenza dello stile tra le viste
Lo stile visivo dei marcatori di numerazione è configurabile e applicato in modo coerente:
- Una singola configurazione controlla l'aspetto delle etichette
- Gli stili di numerazione per box e pareti sono definiti indipendentemente
- Per ogni tipo di elemento (box o parete), lo stesso stile è applicato in modo coerente in tutte le viste

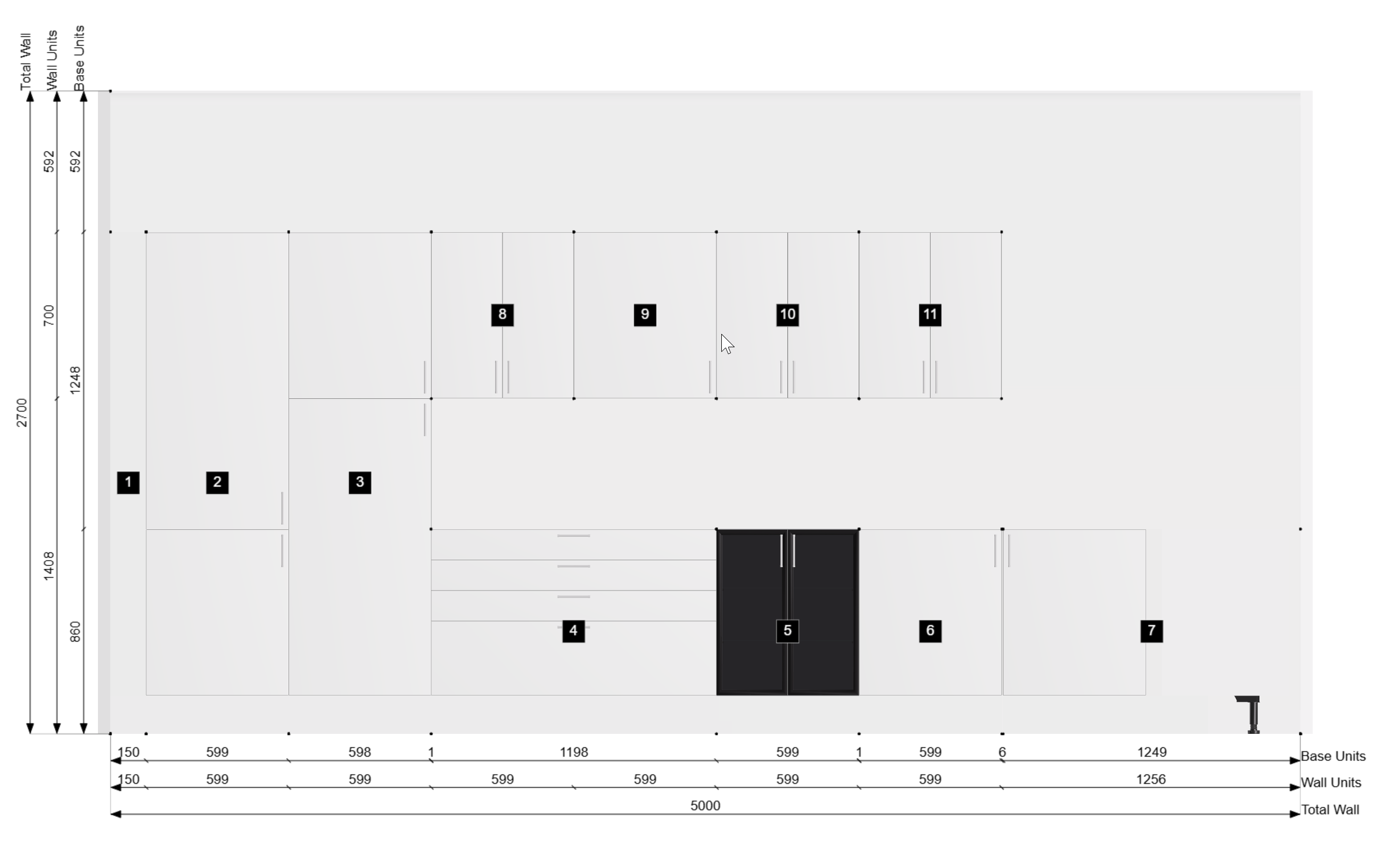

Nota! Nelle viste frontali, la numerazione non introduce nuova logica di posizionamento ma eredita lo stile configurato per garantire coerenza visiva con le viste dall'alto.
|
La numerazione degli oggetti deve essere abilitata tramite le impostazioni di configurazione. Una volta abilitata, la numerazione viene generata automaticamente e applicata in modo coerente secondo le regole configurate.
Per dettagli tecnici sull'attivazione della numerazione e sulla definizione degli stili, vedere: Configurazione del Viewmaker per la numerazione degli oggetti.
|
Compatibilità retroattiva
Questa riprogettazione mantiene piena compatibilità retroattiva:
- I cataloghi esistenti continuano a funzionare senza modifiche
- Il comportamento di numerazione legacy rimane disponibile se non viene definita una nuova configurazione
- I clienti possono adottare il nuovo sistema configurabile secondo le proprie esigenze
Requisiti di versione
Versione del motore: 17.2.0
