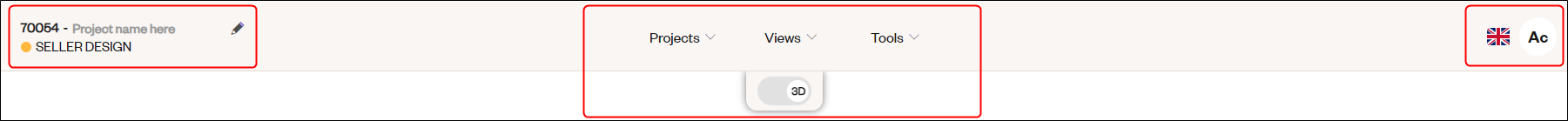

Strumenti e impostazioni: la barra superiore di 3CAD Next

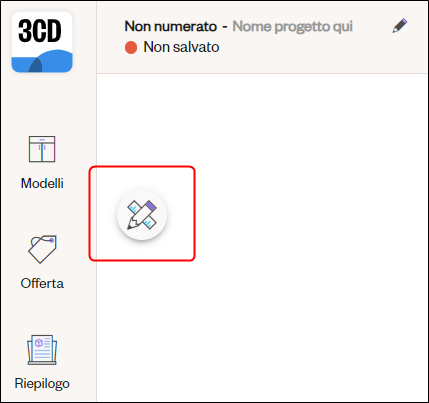

In questa sezione sono riportate le seguenti informazioni sul progetto:

• ID Progetto
  Qui è visualizzato l'ID del progetto (valore numerico).Questo campo non può essere modificato,



• Nome progetto
  Qui è visualizzato il nome del progetto. È possibile aggiornare il nome in qualsiasi momento digitandolo direttamente nel campo,



• Stato del progetto
  Qui è visualizzato lo stato del progetto.



La sezione centrale della barra contiene il menu degli strumenti di configurazione, dove è possibile impostare la maggior parte degli strumenti e delle impostazioni del configuratore. Alcune di esse sono specifiche delle viste 2D o 3D, pertanto la barra è dinamica e cambia quando si passa da una vista all'altra.

Nota: Ulteriori strumenti possono essere trovati nella barra degli strumenti di destra (vedi l'articolo La barra degli strumenti del planner).

Nei seguenti paragrafi vengono descritte le voci del menù nella sezione centrale della barra superiore. Se ci sono differenze tra la vista 2D e quella 3D, queste vengono evidenziate.

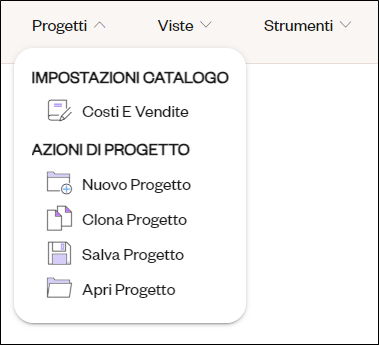

Sotto Progetti, trovi i seguenti voci, che sono identiche tra le viste 2D e 3D:

• IMPOSTAZIONI CATALOGO

  • Costi e vendite
    Cliccando su questa voce si apre la finestra Impostazioni catalogo fin cui si gestiscono le variazioni sui valori di costo e sui prezzi di vendita.




• AZIONI DI PROGETTO

  • Nuovo progetto
    Cliccando su questa voce si avvia un nuovo progetto.
    Nota: Viene visualizzata una finestra pop-up per salvare il progetto corrente.



  • Clona Progetto
    Cliccando su questa voce si crea una copia del progetto.



  • Salva progetto
    Cliccando si salva il progetto.



  • Apri progetto
    Cliccando su questa voce si apre la Lista progetti.

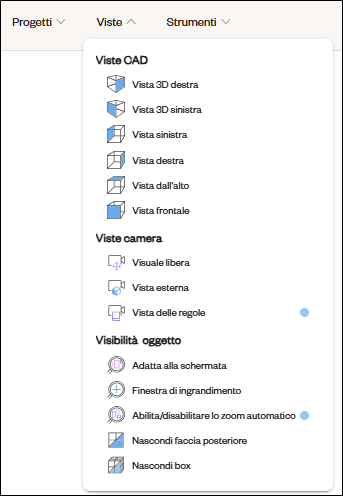

Sotto Viste, si trovano voci differenti a seconda che ci si trovi nella vista 2D o 3D.

Vista 2D

• VISIBILITÀ OGGETTO

  • Center zoom
    Questo strumento adatta le dimensioni della scena allo schermo intero (vedi l'articolo Ripristinare lo zoom a schermo intero)

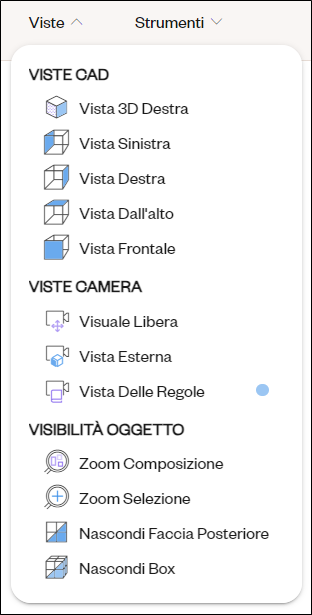

Vista 3D

• VISTE CAD


  Permette di cambiare la visuale della scena. Le opzioni disponibili sono:

  • Vista 3D destra

  • Vista Sinistra

  • Vista Destra

  • Vista dall'alto

  • Vista Frontale

  Dopo aver selezionato una vista, è possibile regolare la prospettiva cliccando con il tasto sinistro del mouse e tenendo premuto mentre si sposta il mouse sul planner.




• VISTE CAMERA

  Quando le impostazioni di visualizzazione degli articoli sono definite nel catalogo (comando Lock visual), nel front-end, o in entrambi, questo strumento consente di passare da un'impostazione all'altra o di escludere qualsiasi impostazione predefinita o blocco. I principali aspetti interessati sono il punto di osservazione dell'articolo, la sua rotazione e l'intervallo di zoom. Le possibili opzioni sono:



  • Visuale Libera
    Non viene applicato alcun blocco alle visualizzazioni,



  • Vista Esterna
    Il blocco delle viste del frontend viene applicato quando definito,



  • Vista delle Regole
    Si applicano le viste definite da catalogo (comando LockVisual).Se non esiste, viene applicata la Vista Esterna,
    Nota: Se non è definita alcuna impostazione predefinita o blocco, né nel catalogo né nel front-end, non si verifica alcuna modifica quando si passa da una vista all'altra.




• VISIBILITÀ OGGETTO

  • Zoom composizione
    Adatta la dimensione della scena allo schermo intero (vedi l'articolo Ripristinare lo zoom a schermo intero).

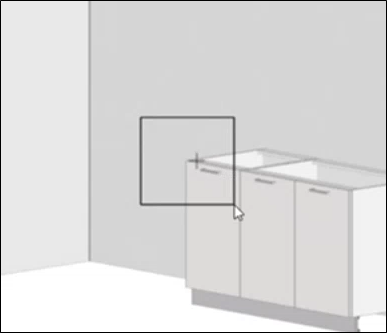

  • Zoom Selezione

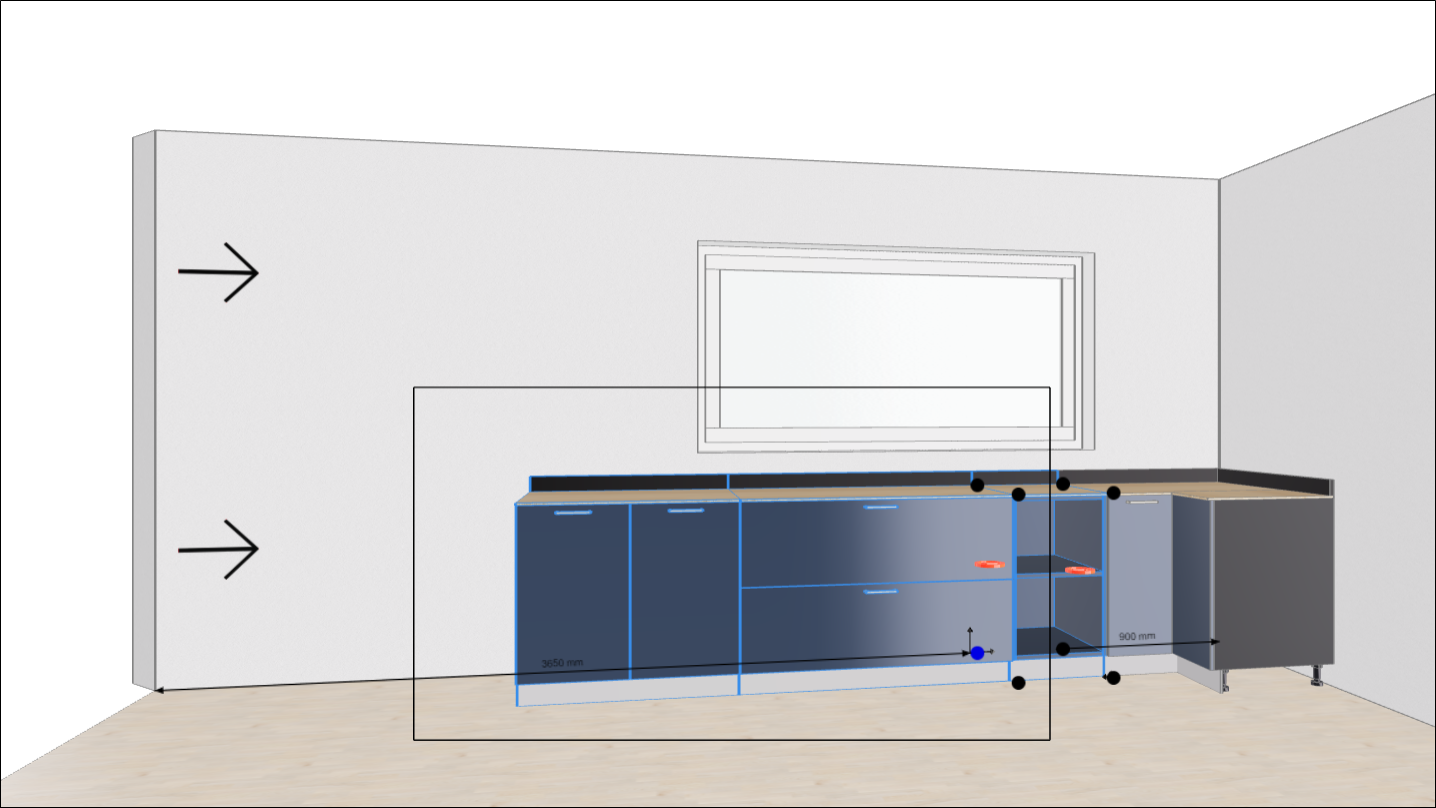

    Permette di ingrandire una piccola area (finestra) del progetto. Per definire la finestra, selezionare lo strumento, quindi cliccare sul planner e tenere premuto mentre si trascina il cursore sulla scena.





  • Nascondi Faccia Posteriore
    Se abilitato, questo strumento nasconde gli elementi grafici normalmente non visibili all'utente e supporta una configurazione grafica più fluida e veloce (ad esempio, movimenti più rapidi del mouse).Pertanto è abilitato per impostazione predefinita.

    Solo quando le facce di un elemento sono orientate in modo diverso rispetto all'orientamento normale, questo strumento può supportare la corretta visualizzazione degli elementi, abilitandolo o disabilitandolo.
    Nota: Si consiglia di lasciare questo strumento abilitato per la maggior parte degli utilizzi.



  • Nascondi Box
    Questo strumento nasconde gli oggetti a forma di "box", come i mobili, quando li si guarda dal retro (o quando si ruota la vista attorno ad essi, avvicinandosi al retro).Può essere utile per una visuale più pulita, al di là dell'elemento nascosto.

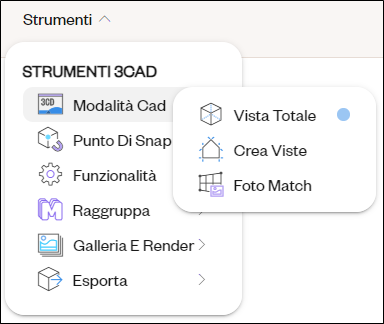

• MODALITÀ CAD



  La scelta delle modalità CAD è possibile solo per la vista 3D.



  • Vista Totale: visualizza l'intera scena nel pianificatore 3D.

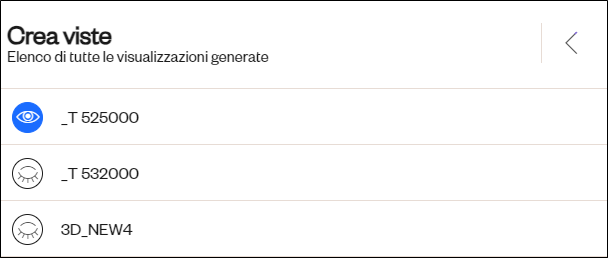

  • Crea Viste: apre la sezione Crea Viste in cui è possibile accedere a tutte le Visualizzazioni generate, create in precedenza compilando il file viewmaker.json e gli screenshot salvati con lo strumento Salva Vista.
    Una volta in Crea Viste, fare clic sul pulsante Configura sul lato sinistro della schermata per aprire l'Elenco di tutte le visualizzazioni generate.

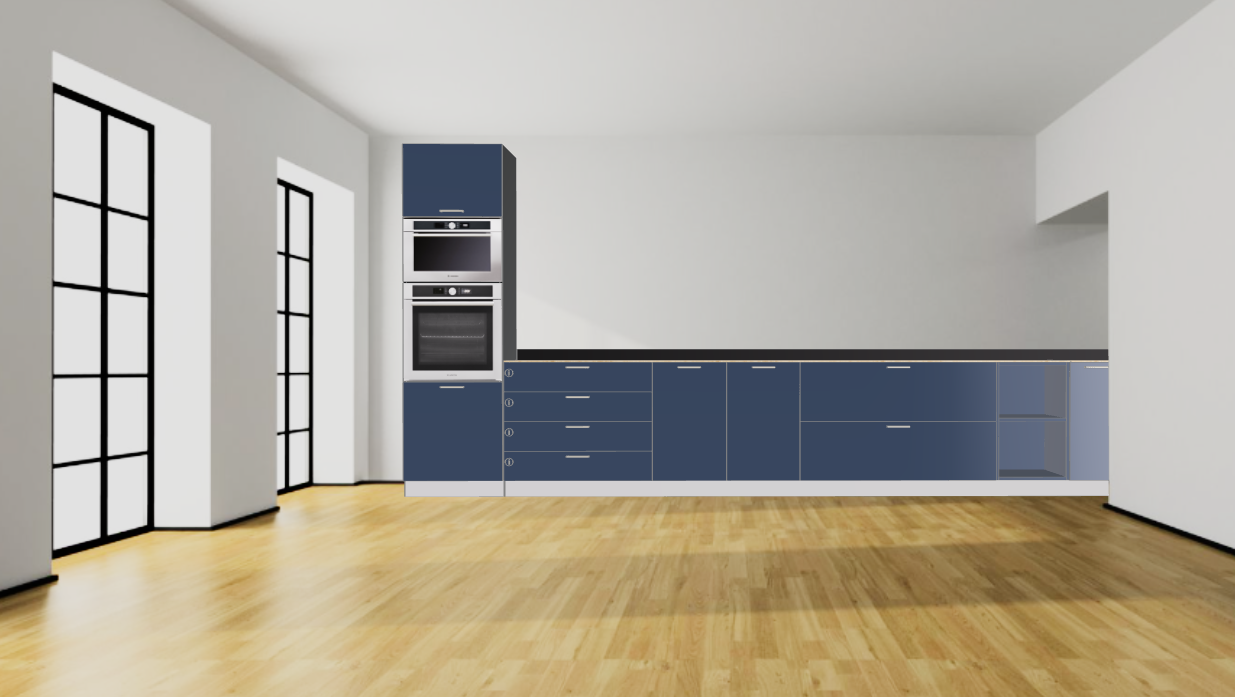

  • Foto Match: consente di abbinare gli articoli configurati ad un'immagine di sfondo in modo che l'oggetto appaia contestualizzato in un ambiente realistico.

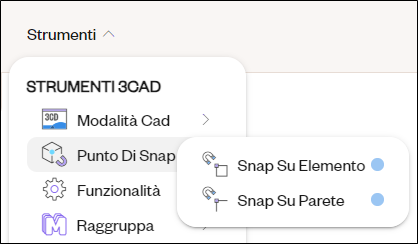

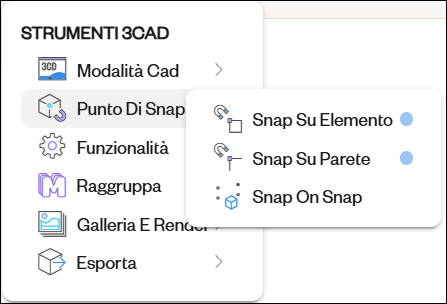

• PUNTO DI SNAP

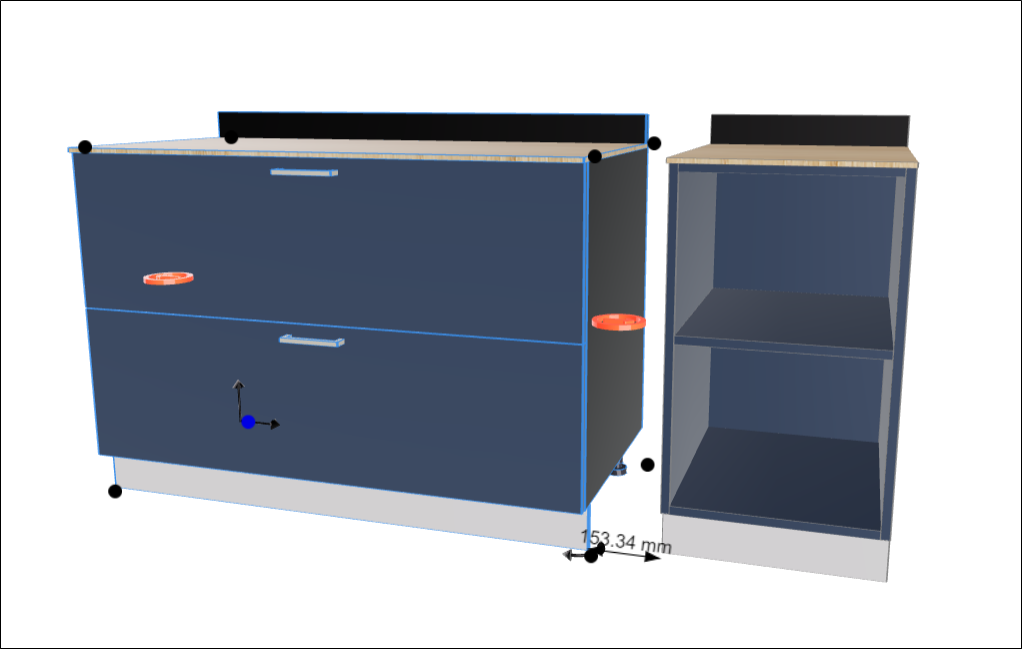

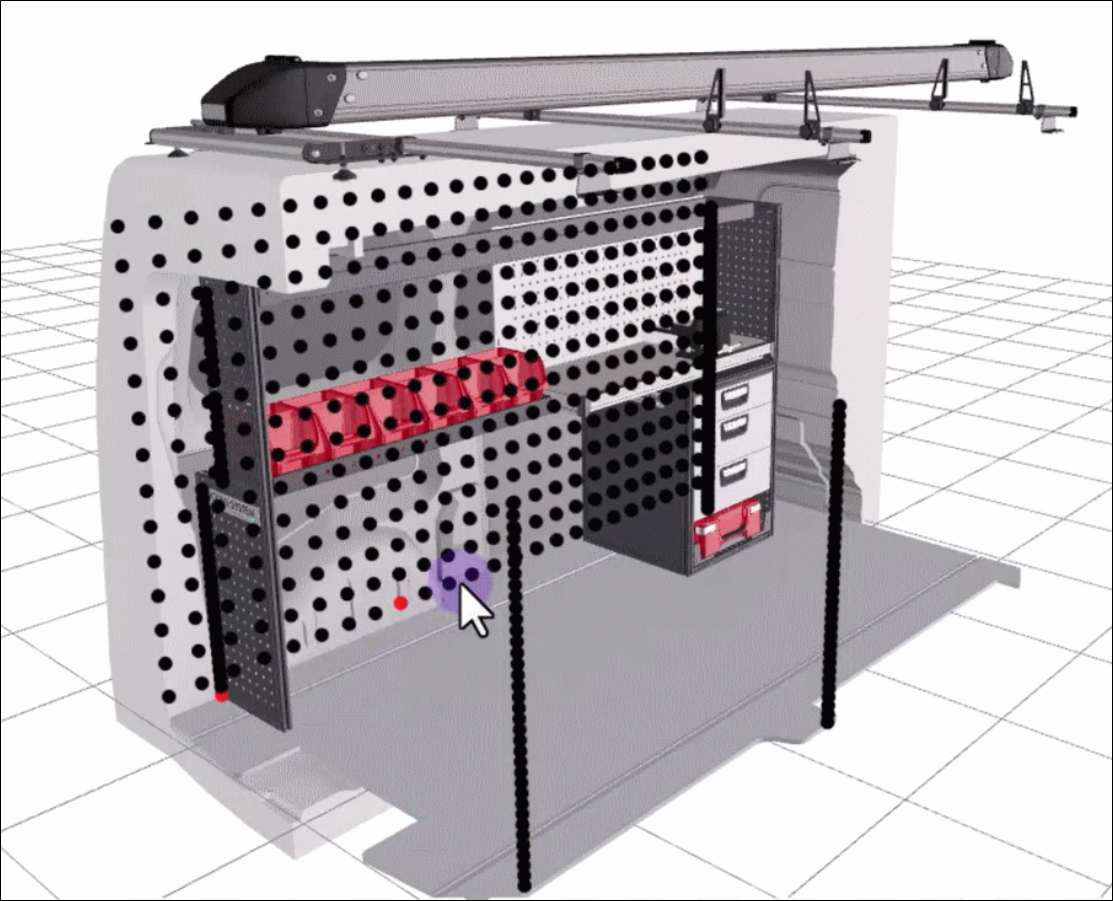

  Gestisce il comportamento degli articoli quando vengono posizionati uno vicino all'altro, rendendo i loro punti di ancoraggio (i punti neri posizionati su ogni angolo dell'articolo) leggermente magnetici rispetto ai punti di ancoraggio degli altri elementi. Questo strumento semplifica il corretto posizionamento degli articoli, ad esempio dei mobili della cucina, quando sono posizionati uno accanto all'altro.Gli articoli possono agganciarsi ad altri articoli o alle pareti.


  • Snap su Elemento: quando selezionato, gli articoli vengono attratti magneticamente dagli altri articoli nelle vicinanze.

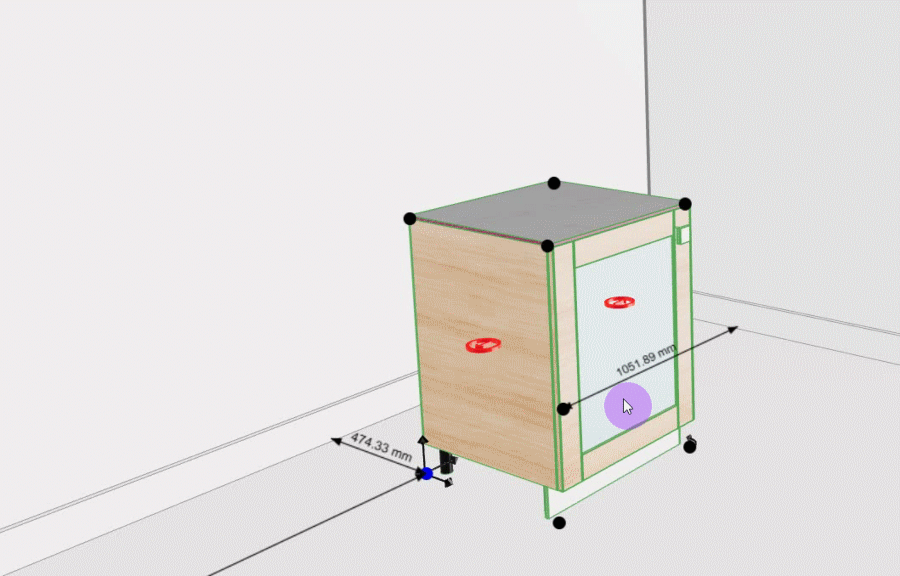

  • Aggancio su Parete: se selezionato, gli articoli si agganciano alle pareti se sono posizionati contro una parete.

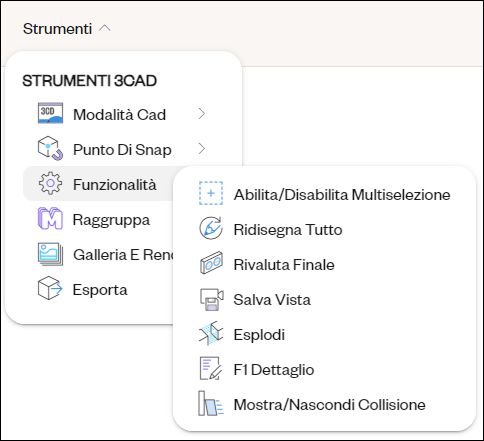

• FUNZIONALITÀ


  Sotto Funzionalità , si trovano diverse voci a seconda della vista in cui ci si trova, 2D o 3D.

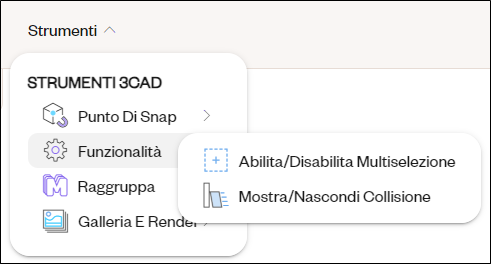

  Vista 2D





  • Abilita/Disabilita Multiselezione: Consente di selezionare più articoli contemporaneamente. Se abilitato, puoi selezionare tutti gli articoli in sequenza o disegnare un riquadro che includa gli articoli, tenendo premuto Maiusc/Shift sulla tastiera. Gli articoli selezionati possono essere spostati insieme come gruppo finché non vengono deselezionati.



  • Mostra/Nascondi Collisione: Gestisce il comportamento degli oggetti quando entrano in collisione. Se disabilitato, gli articoli si sovrappongono in caso di collisione, mentre se abilitato, non si sovrappongono come nella realtà. Quando due articoli si sovrappongono, nella parte inferiore dello schermo viene visualizzato un messaggio di avviso.




  Vista 3D





  • Abilita/Disabilita Multiselezione: Consente di selezionare più articoli contemporaneamente. Se abilitata, è possibile selezionare tutti gli articoli in sequenza oppure disegnare un riquadro che includa gli articoli tenendo premuto il tasto Maiusc/Shift. Gli articoli selezionati possono essere spostati insieme come gruppo finché non vengono deselezionati.

    Nota: La selezione multipla nella vista 3D funziona solo se è abilitata la rotazione 3D.





  • Ridisegna Tutto: Abilitando questo strumento, 3CAD Next rivaluta contemporaneamente le regole grafiche di tutti gli articoli del progetto.



  • Rivaluta Finale: Questo strumento esegue uno script per la valutazione finale delle regole degli articoli nella scena. Le regole di ciascun articolo vengono rivalutate, tenendo conto delle regole degli articoli adiacenti; ciò impedisce la coesistenza di articoli o caratteristiche incompatibili nella stessa composizione.
    Questo procedimento è necessario perché le regole degli articoli sono definite indipendentemente l'una dall'altra nel catalogo (LayEdit).

    Esempio: Nella composizione di un guardaroba, lo strumento Rivaluta Finale rivaluta la regola di ciascun articolo (componente del guardaroba) considerando la sua posizione relativa rispetto agli altri articoli.



  • Salva Vista: Cliccandoci sopra, si cattura uno screenshot della vista corrente. Gli screenshot acquisiti vengono salvati nella modalità CAD Crea Viste.

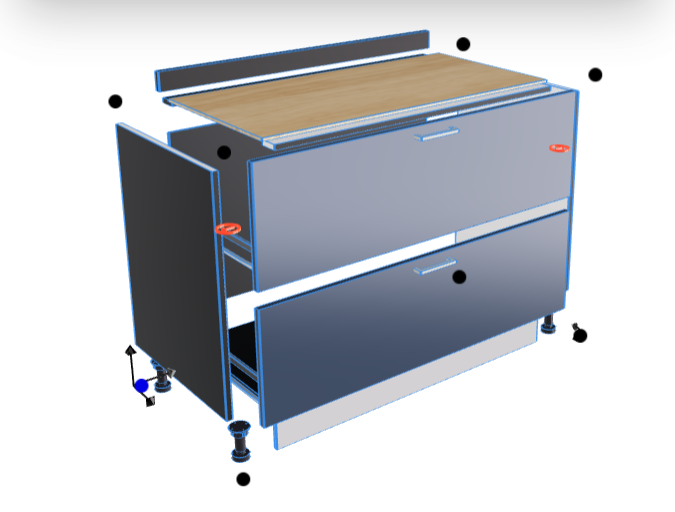

  • Esplodi: Permette di scomporre visivamente un articolo in tutti i suoi componenti. Utilizzando lo slider è possibile accentuare di più o di meno la disaggregazione.





  • F1 Dettaglio: È uno strumento di debug. Selezionando prima lo strumento e poi l'articolo nel planner, vengono mostrate le tipologie di quell'articolo e le loro specificità.



  • Mostra/Nascondi Collisione: Gestisce il comportamento degli oggetti quando entrano in collisione. Se disabilitato, gli articoli si sovrappongono in caso di collisione, mentre se abilitato, non si sovrappongono come nella realtà. Quando due articoli si sovrappongono, nella parte inferiore dello schermo viene visualizzato un messaggio di avviso.

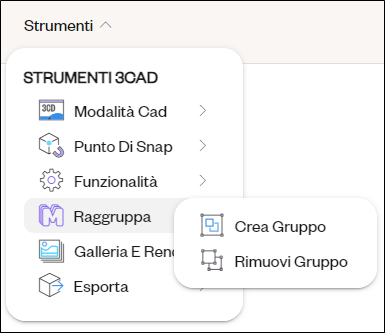

• RAGGRUPPA





  • Crea gruppo: Crea un gruppo di articoli che possono essere spostati nel loro insieme. Il gruppo viene mantenuto anche quando lo strumento di selezione multipla è disattivato e quando si passa dalla vista 2D a quella 3D.
    Per creare un gruppo, selezionare prima più articoli utilizzando lo strumento Abilita/disabilita Multiselezione, quindi fare clic su Crea Gruppo nella barra degli strumenti (vedi l'articolo Come raggruppare gli articoli e rimuovere i gruppi).



  • Rimuovi Gruppo: Separa gli articoli precedentemente raggruppati. Per separare gli articoli, selezionare gli articoli raggruppati e cliccare Rimuovi Gruppo sulla barra degli strumenti (vedi l'articolo Come raggruppare gli articoli e rimuovere i gruppi).

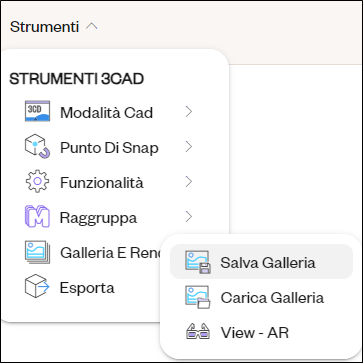

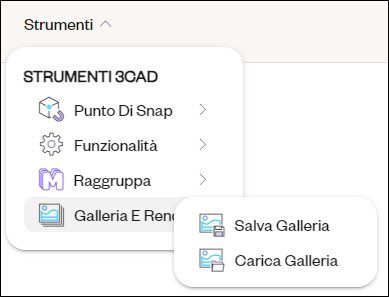

• GALLERIA E RENDER


  Sotto Galleria e Render , si trovano diversi voci differenti a seconda che ci si trovi nella vista 2D o 3D.

  Vista 2D




  • Salva Galleria: Permette di salvare la composizione corrente nella galleria (vedi l'articolo Salvare le composizioni nella galleria).
    Nota: Questo strumento è comune sia alla vista 3D sia a quella 2D.



  • Carica Galleria: Permette di caricare una composizione dalla galleria (vedi l 'articolo Importare composizioni predefinite dalla galleria).
    Nota: Questo strumento è comune sia alla vista 3D sia a quella 2D.




  Vista 3D



  • Salva Galleria: Permette di salvare la composizione corrente nella galleria.
    Nota: Questo strumento è comune sia alla vista 3D sia a quella 2D.



  • Carica Galleria: Permette di caricare una composizione dalla galleria.
    Nota: Questo strumento è comune sia alla vista 3D sia a quella 2D.



  • View - AR: Clicca ed inquadra il codice QR per visualizzare il progetto in realtà aumentata. Da definire in seguito.

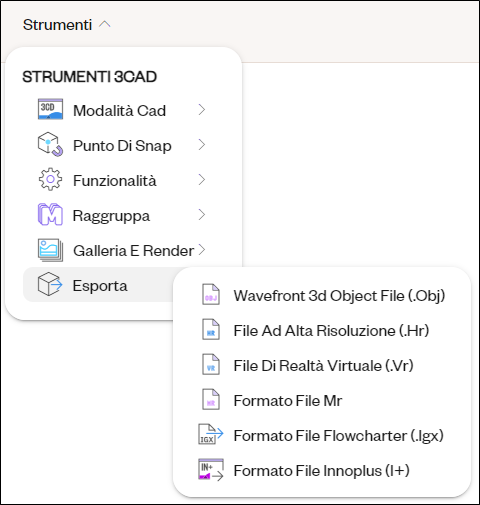

• ESPORTA



  Esporta la scena in formati specifici o tramite software specifici elencati di seguito. L'export è possibile solo dalla vista 3D.



  • Wavefront 3D Object File (formato 3D)
  • File ad Alta Risoluzione (formato di esportazione per il rendering in realtà aumentata)
  • File di Realtà Virtuale (formato di esportazione per il rendering in realtà virtuale)
  • Formato file Mr (formato di esportazione per il rendering in realtà mista)
  • Formato file Flowcharter (integrazione con Winner)
  • Formato file Innoplus (integrazione con Innoplus)

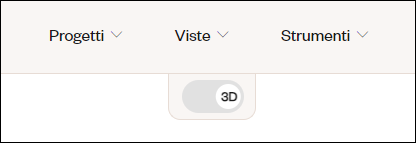

Lo switch 2D-3D si trova sotto la barra del menu in alto.

Questa sezione contiene icone dedicate all'utente, come:

• L'icona della bandiera:
  Indica la lingua corrente utilizzata in 3CAD Next e può essere modificata cliccandoci sopra.



• L'icona utente:
  Cliccandoci sopra, vengono visualizzate le informazioni chiave relative all'utente, come la chiave di accesso, l'e-mail, lo shop assegnato, ecc.
