La barra degli strumenti del planner 3CAD Next è situata sul lato destro del planner e contiene gli strumenti di uso più comune. Gli strumenti sono specifici per le viste 2D o 3D, pertanto la barra è dinamica e cambia quando si passa da una vista all'altra.
Nota: Ulteriori strumenti sono posizionati nel menu della barra superiore (vedi l'articolo Strumenti e impostazioni: la barra superiore di 3CAD Next).
Di seguito sono illustrati tutti gli strumenti di entrambe le barre.
Barra degli strumenti 2D

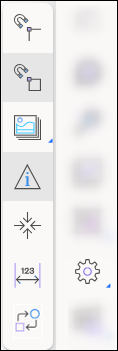

La barra degli strumenti 2D è composta da 8 strumenti illustrati nei seguenti paragrafi, dall'alto verso il basso.

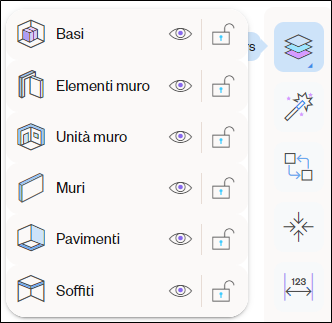

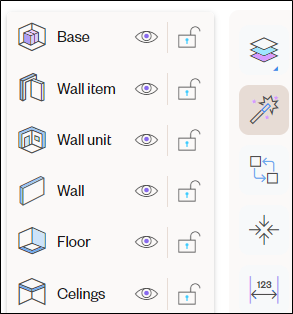

Layers (livelli)
Questo strumento consente di gestire in modo indipendente specifici "livelli" (o tipologie) di elementi. I livelli che possono essere gestiti sono:
- Basi (ad esempio unità base)
- Elementi muro (ad esempio porte o finestre)
- Unità muro (ad esempio pensili)
- Muri
- Pavimenti
- Soffitti
Per ognuno di essi puoi decidere se:
-
mostrare o nascondere quel tipo di elemento cliccando sull'icona dell'occhio (ad esempio, nascondere tutte le basi),
-
bloccare o sbloccare quel tipo di elemento cliccando sull'icona del lucchetto (ad esempio, bloccare il pavimento).
Per saperne di più su questo strumento, vedi l'articolo Lo strumento Layers (livelli) della vista 2D.

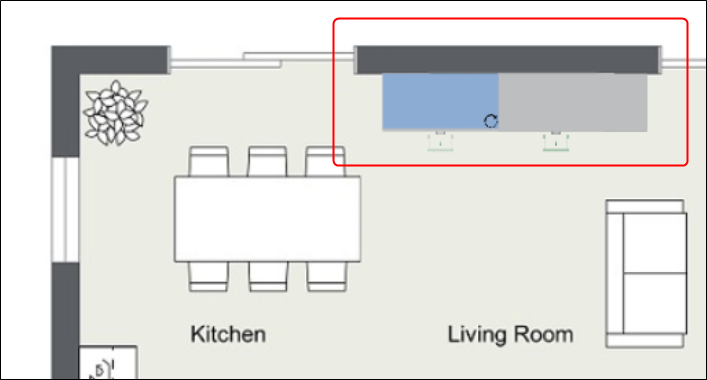

Abilita/disabilita magic links
I magic links gestiscono il posizionamento degli articoli al di là del posizionamento standard, consentendo di ignorare le direzioni di allineamento standard definite nel catalogo.
Esempio: I magic links sono utili per i mobili angolari che richiedono collegamenti personalizzati all'articolo adiacente.
Nota: Questo strumento è comune sia alla vista 3D sia a quella 2D ed è abilitato per impostazione predefinita.
Sostituisci il nuovo oggetto
Permette di sostituire un nuovo articolo a un articolo già posizionato nella composizione, invece di inserirlo come articolo aggiuntivo. Per sostituire un articolo:
-
Abilitare lo strumento.
-
Selezionare l'articolo che si vuole sostituire con quello nuovo.
-
Cliccare sul nuovo articolo. Il nuovo articolo si sostituisce automaticamente a quello selezionato al punto 2.
Nota: Questo strumento è comune sia alla vista 3D sia a quella 2D.
Seleziona origine
Questo strumento consente di spostare il punto di origine del planner in un nuovo punto selezionandolo con il punto rosso che compare in corrispondenza del cursore quando si abilita lo strumento.
Misura distanza
Questo strumento funziona come un righello e consente di tracciare quote lineari sia lungo i lati degli articoli sia distanziate da essi. Per misurare gli articoli, selezionare lo strumento, quindi cliccare e tenere premuto mentre si trascina il cursore sulla scena.
Mappa 2D
Questo strumento consente di caricare immagini, ad esempio planimetrie, da posizionare sotto gli articoli. Cliccando sullo strumento è possibile compiere 3 azioni:
-
Caricare un immagine
-
Attivare/disattivare la mappa: permette di visualizzare o nascondere l'immagine,
-
Definire la scala dell'immagine: consente di ridimensionare l'immagine definendo il fattore di scala.
Annulla azione
Si annulla l'ultima azione.
Ripeti azione
Si ripete l'azione annullata.
La barra degli strumenti 3D
La barra degli strumenti 3D è composta da 7 strumenti che vengono illustrati nei seguenti paragrafi, dall'alto verso il basso.
Rotazione 3D
Permette di passare dalla selezione dell'intera scena alla selezione di un singolo articolo o di un gruppo di articoli.
Abilita/disabilita magic links
I magic links gestiscono il posizionamento degli articoli al di là del posizionamento standard, consentendo di ignorare le direzioni di allineamento standard definite nel catalogo.
Esempio: I magic links sono utili per i mobili angolari che richiedono collegamenti personalizzati all'articolo adiacente.
Nota: Questo strumento è comune sia alla vista 3D sia a quella 2D ed è abilitato per impostazione predefinita.
Sostituisci il nuovo oggetto
Permette di sostituire un nuovo articolo a un articolo già posizionato nella composizione, invece di inserirlo come articolo aggiuntivo. Per sostituire un articolo:
-
Abilitare lo strumento.
-
Selezionare l'articolo che si vuole sostituire con quello nuovo.
-
Cliccare sul nuovo articolo. Il nuovo articolo si sostituisce automaticamente a quello selezionato al punto 2.
Nota: Questo strumento è comune sia alla vista 3D sia a quella 2D.
Movimenti
Attiva i movimenti degli articoli (ad esempio l'apertura e la chiusura di un anta) ogni volta che sono stati definiti nelle regole grafiche.
Elimina oggetto selezionato
Elimina l'articolo selezionato.
Annulla azione
Si annulla l'ultima azione.
Ripeti azione
Si ripete l'azione annullata.
Passo successivo: Come utilizzare i pulsanti del mouse nel planner di 3CAD Next
