3CAD Next ermöglicht die Konfiguration sowohl in 3D- als auch in 2D-Ansichten. Jede Modalität verfügt über spezifische Funktionen und Verwendungsmöglichkeiten, die in den folgenden Abschnitten beschrieben werden.
3D-Ansicht
In der 3D-Ansicht erfolgt die Konfiguration im dreidimensionalen Planer, wo der Benutzer den Blickwinkel der Szene mithilfe der Maus anpassen kann. Dies ermöglicht:
- die Positionierung des Standpunktes,
- eine orbitale Visualisierung,
- das Vergrößern und Verkleinern der Szene.

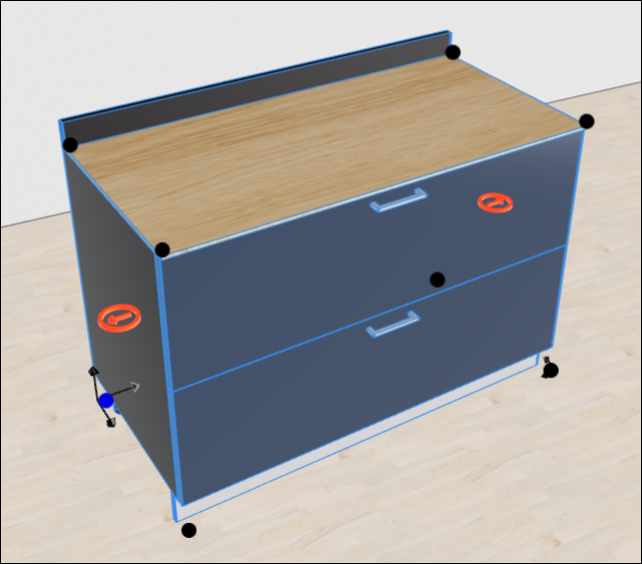

Es sind sämtliche Aktionen an Artikeln erlaubt, wie beispielsweise das Einfügen neuer Artikel, das Löschen, Positionieren und Drehen. Artikel können durch den Einsatz von Draggern (rote Pfeile in Kreisen) grafisch in ihrer Dimension angepasst werden, wenn diese Funktionalität in den Katalogregeln eingestellt ist.
Alle Elemente, Gegenstände und Artikel in der Szene können in dieser Modalität in ihren Attributen (Varianten) konfiguriert werden.
In der 3D-Ansicht können Benutzer Wände, Decken und Böden betrachten, jedoch ist es nicht möglich, deren Abmessungen (wie Wandlänge, Decken- und Bodenfläche) und Positionierung (außer Deckenstärke und -höhe) hinzuzufügen, zu entfernen oder zu ändern. Eine Interaktion mit Wandelementen (wie Türen, Fenstern und Nischen) sowie Versorgungseinrichtungen, die in dieser Modalität nur von den Benutzern angezeigt werden können, ist nicht möglich.
Die 3D-Ansicht verfügt über eine eigene Symbolleiste (siehe den Die Planer Symbolleiste Artikel).
2D-Ansicht
Die 2D-Ansicht ermöglicht die Konfiguration aus einer zweidimensionalen Perspektive. In dieser Ansicht können Sie die Umrisse aller Elemente und Gegenstände erkennen, die aus der Draufsicht betrachtet werden. Ihr Detaillierungsgrad hängt davon ab, ob in LayEdit für die Artikel SVG-Dateien eingestellt sind.
Sie können Elemente in allen Aspekten konfigurieren, mit Ausnahme der Dimensionskonfiguration über Dragger. Alle Artikel können in die Szene eingefügt oder daraus entfernt werden.

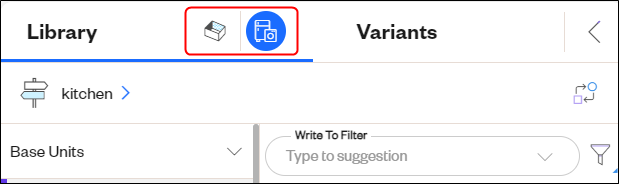

Nur die 2D-Ansicht ermöglicht es Benutzern, die Raumaufteilung (einschließlich der Platzierung und Entfernung von Wänden, Wandelementen, Fenstern, Fußböden, Decken und Versorgungseinrichtungen) zu definieren und in allen Aspekten anzupassen. Um zwischen den Wänden und dem Artikelkatalog zu wechseln, klicken Sie auf das Konfigurieren Symbol auf der linken Seite des Fensters und danach auf die Schaltfläche Wände auswählen oder Kataloge auswählen .
In diesem Modus können Sie die Attribute (Varianten) aller Elemente, Gegenstände und Artikel in der Szene konfigurieren.
Notiz: Obwohl es möglich ist, Artikelvarianten in der 2D-Ansicht zu verwalten, werden Änderungen nur in der 3D-Ansicht visualisiert. Daher ist es ratsam, bei letzterem Varianten einzustellen.
Die 2D-Ansicht verfügt über eine eigene Symbolleiste (siehe den Die Planer Symbolleiste Artikel).
