Verwendung des Dragger-Einrastens bei Wandhindernissen

Elena Damiani
  • Aktualisiert

Dieser Artikel erläutert, wie sich mit dem neuen Fangverhalten der Dragger in 3CAD Komponenten präziser positionieren und in der Größe anpassen lassen.

Bei Verwendung des Dragger-Griffs rastet die Funktion Objekte automatisch an Wänden, Wandenden und POIs (Points of Interest) wie Pfeilern, Türen und Fenstern ein und bietet ein visuelles Feedback in Echtzeit.


Hinweis!
Die Fangfunktion aktiviert die Dragger nicht automatisch. Diese müssen zunächst im Katalog aktiviert werden.



Was ist neu?

  • Automatisches Einrasten an:
    • Wandhindernisse (POI)
    • Wandenden und -kanten

  • Echtzeit-visuelle Rückmeldung:

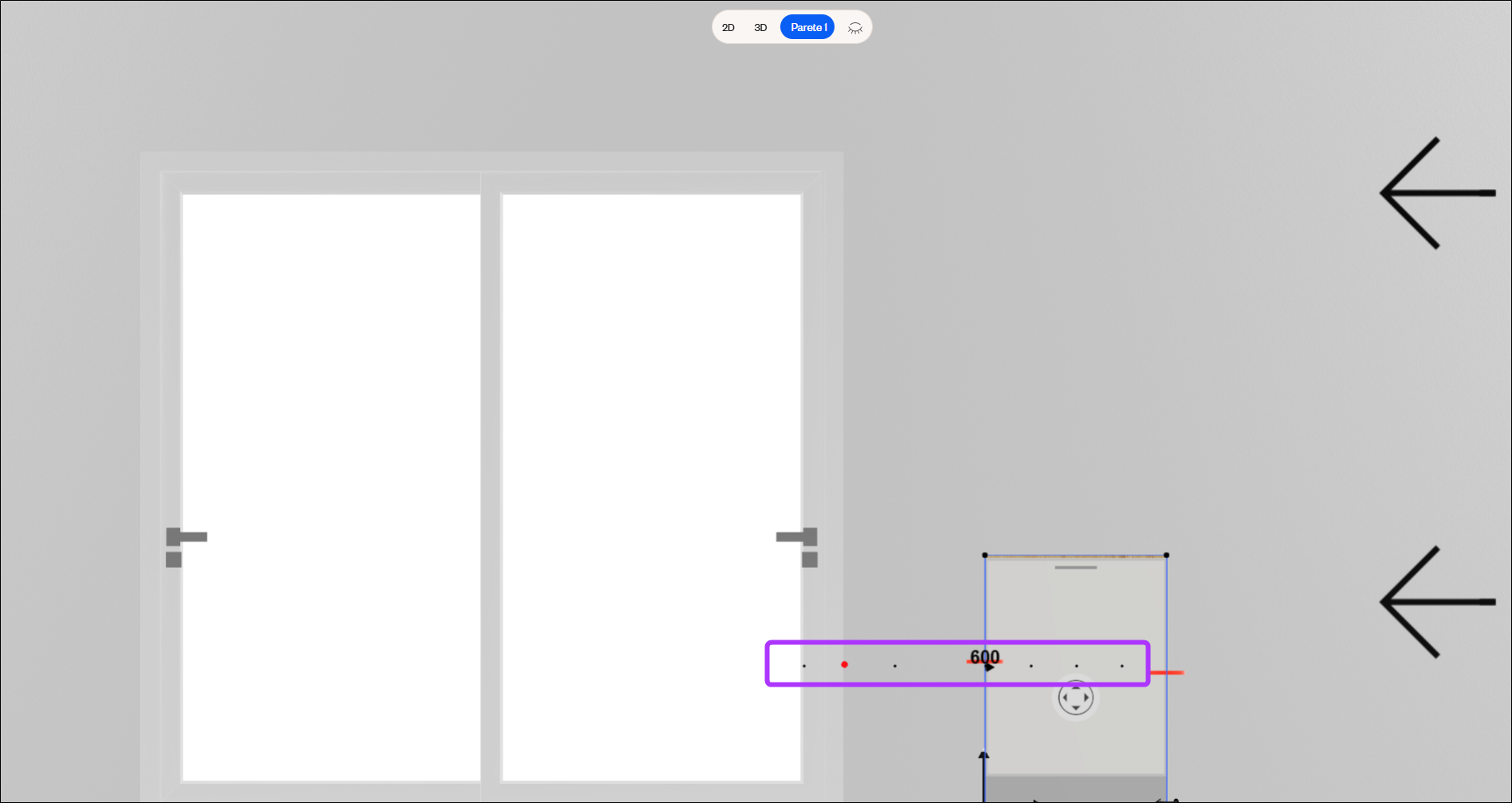

    • Gültige Fangziele werden während des Ziehens in Rot hervorgehoben
    • Liegt das Fangziel außerhalb der Ziehbegrenzungen, wird der rote Punkt angezeigt.



Funktionsweise

Schritt 1 – Größenänderung oder Verschiebung starten

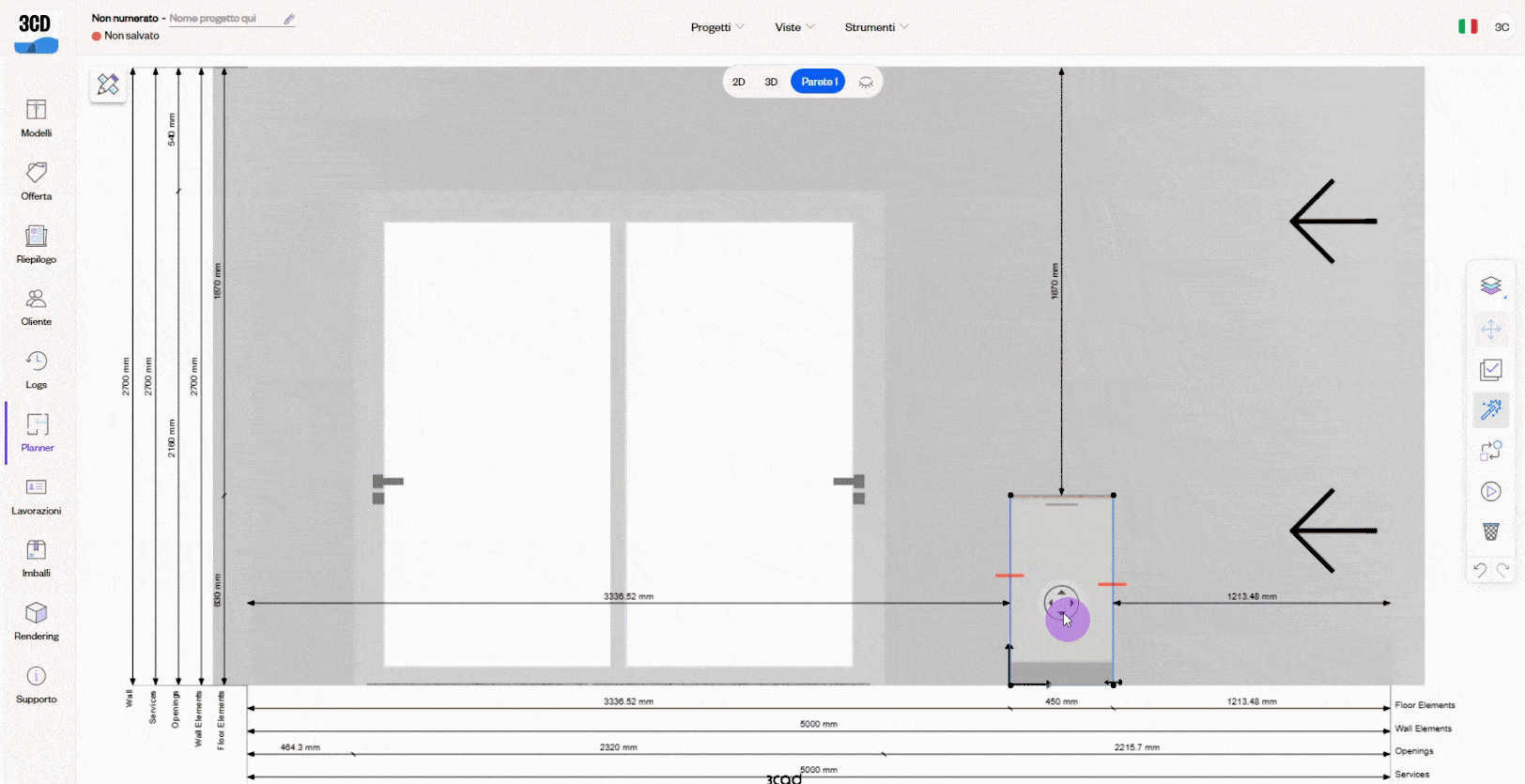

Das Element auswählen (z. B. Sockelfüllstück). Es mit dem Dragger-Handler in Richtung Wand oder Hindernis ziehen.



Schritt 2 – Automatisches Einrasten

Wenn ein gültiger Fangpunkt erkannt wird:

  • Das Element richtet sich automatisch an der Wand, dem Wandende oder dem Hindernis aus.
  • Fangpunkte werden zur besseren Sichtbarkeit in Rot hervorgehoben.
  • Wenn Einschränkungen eine perfekte Ausrichtung verhindern, wird kein Einrasten ausgeführt. Es wird kein roter Fangpunkt angezeigt.



Praktisches Beispiel



Szenario

  • Eine Küchenzeile endet an einer Wand
  • Ein Sockelfüllstück wird zwischen dem letzten Schrank und einem Wandende oder einem Hindernis (z. B. Pfeiler) platziert
  • Der Benutzer ändert die Füllstückbreite mit dem Dragger



Schrittweises Verhalten

Fall 1 – Fangpunkt verfügbar (Ideal)

  1. Der Benutzer zieht das Füllstück in Richtung Wand oder Pfeiler

  2. Das System erkennt das Wandende oder die Hinderniskante und hebt es in Rot hervor

  3. Der Füller rastet automatisch an der Begrenzung ein
Ergebnis:
  • Perfekter Abschluss
  • Der Füller schließt bündig mit Wand/Hindernis ab

  • Keine manuelle Anpassung erforderlich



Fall 2 – Einrasten nicht möglich (Einschränkung)

  • Idealabstand = 100 mm
  • aber die Füllstückbeschränkung erlaubt maximal 97 mm
Während des Ziehens:
  • Es wird kein Fang angewendet


Technische Anforderungen

  • Engine-Version ≥ 17.20 mit aktiviertem POI-Handling.
