Diese Funktion führt intelligentes Einrasten an Raumelementen (Wandobjekte wie Türen, Fenster, Pfeiler, Installationen usw.) ein und erweitert damit das bestehende Fangverhalten, das bereits zwischen Artikeln (Boxen) verfügbar ist.
Sie ermöglicht:
- Ausrichtung an wandbasierten Elementen
- verbesserte Positionierungsgenauigkeit im Raum
- ein konsistentes Fangverhalten über alle Layoutelemente hinweg
-
visuelle Fangindikatoren während der Bewegung.
Hinweis! Diese Funktion ist in 2D-, 3D- und H-Ansicht verfügbar.
Funktionsweise

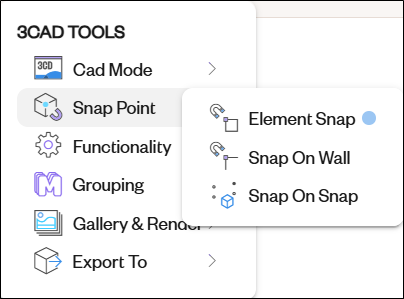

- Unter Tools → Snap options im oberen Menü Snap To Elements aktivieren.
- Mit dem Verschieben eines Artikels in der Nähe eines Hindernisses beginnen.
-

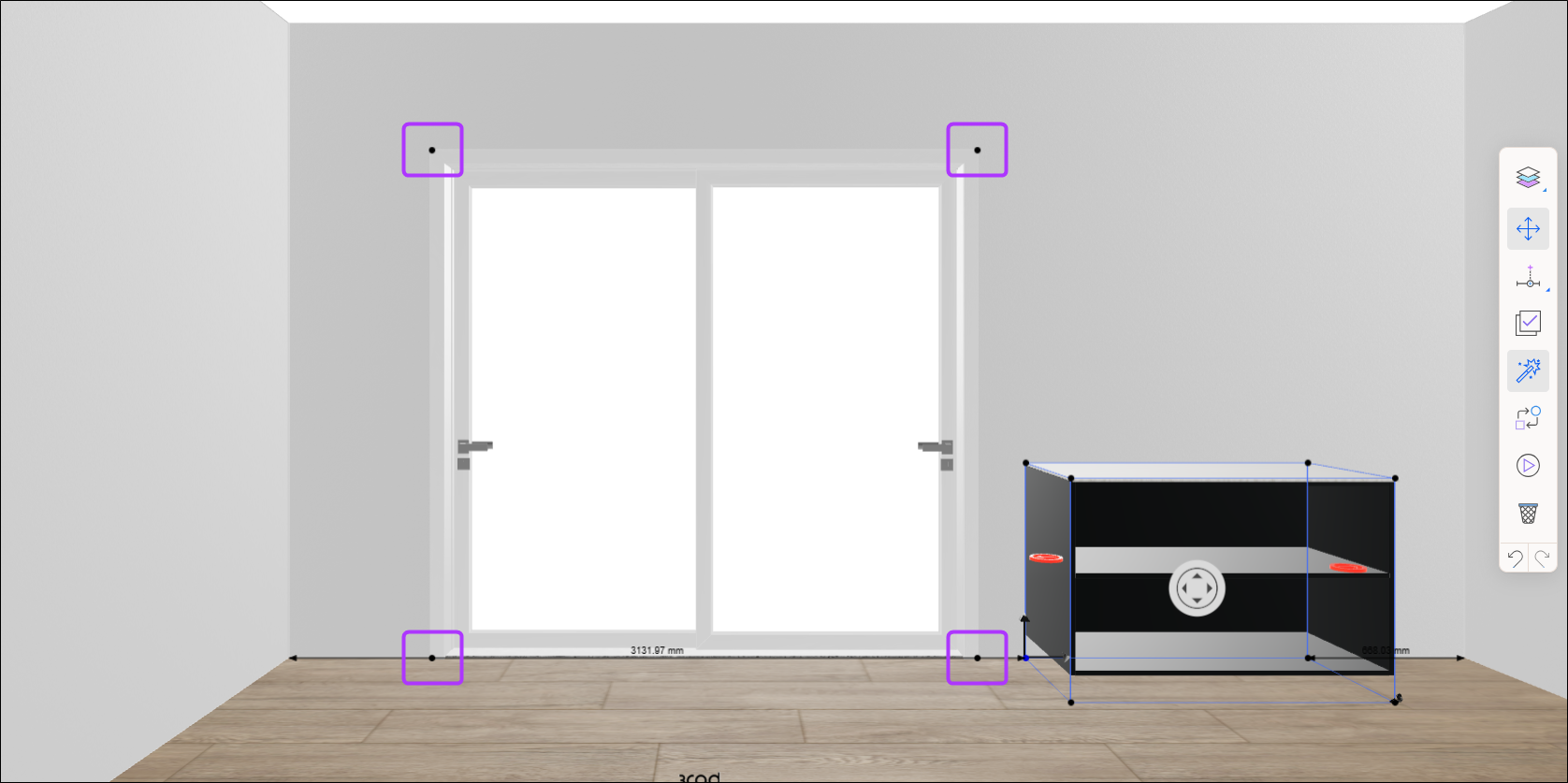

Fangpunktindikatoren (schwarze Punkte) werden während der Bewegung angezeigt und beim Loslassen ausgeblendet.
- Der Artikel rastet an der Kante des Hindernisses ein.
Hinweis! Das Einrasten an Objekt-Hindernissen stellt eine Erweiterung der Funktion „Snap To Elements“ dar; durch das Aktivieren oder Deaktivieren von Snap To Elements werden daher sowohl das Einrasten an nahegelegenen Elementen als auch das Einrasten an Wandelementen gleichzeitig beeinflusst.
Beispielszenario
Szenario
Ein Schrank ist in der Nähe einer Wand positioniert, und die Wand enthält ein Hindernis, zum Beispiel:
- ein pillar
- eine door opening
- ein window
- oder ein anderes wandbasiertes Element
Verhalten

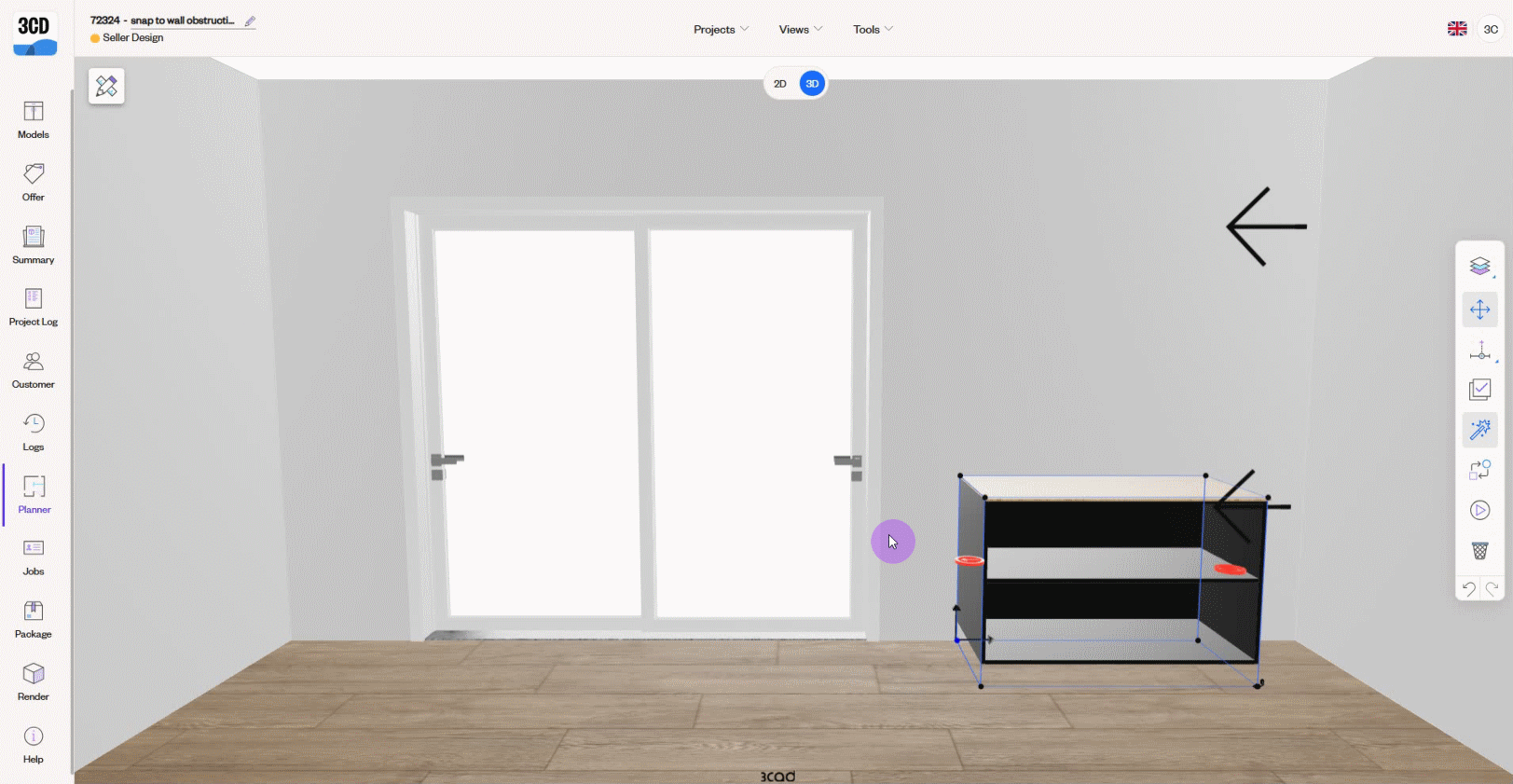

Wenn der Schrank in die Nähe des Hindernisses bewegt wird:
- Das System erkennt dessen Begrenzung
- Der Schrank automatically snaps daran ein
Ergebnis:
- Sofortige Ausrichtung am Wandobjekt
Bewährte Praktiken
- Sicherstellen, dass der Schalter Snap to elements eingeschaltet ist.
- Für präzise Positionierung in der H-Ansicht die Achsbewegung verwenden.
-
Das Layout in allen Ansichten prüfen.
Technische Anforderungen
- Engine: v17.22.1 oder höher.
- Diese Funktionalität wird über den !ADDCUSTOMSNAPS-Befehl verwaltet.
