Die Funktion Replica in Series ermöglicht es, ein Element in einem einzigen Vorgang mehrfach zu duplizieren. Es kann gesteuert werden, wie viele Kopien erstellt werden, in welche Richtung dupliziert wird und welcher Abstand zwischen den einzelnen Instanzen liegt.
Diese Funktion ist in den Positionierungs‑Workflow in der 3D-Ansicht integriert, sodass strukturierte Layouts erstellt werden können, ohne das Werkzeug zu wechseln.
So wird eine Serie von Kopien erstellt
Die folgenden Schritte sind auszuführen, um ein Element in Serie zu duplizieren:
- Objekt auswählen
Das Element auswählen, das in der Szene repliziert werden soll, zum Beispiel ein Regal oder ein Unterschrank.

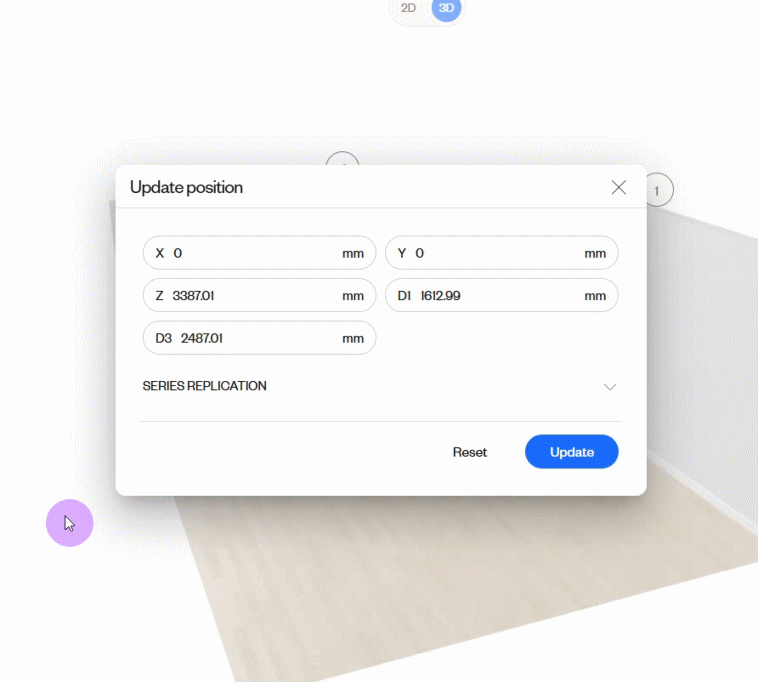

- Den Dialog „Position aktualisieren“ öffnen
Auf die Positionierungswerkzeuge für das ausgewählte Objekt mit der Leertaste zugreifen.
- Serienreplikation aktivieren
Im Bereich der Positionierungswerkzeuge den Dropdown‑Abschnitt „Replica in Series“ suchen und zum Aufklappen anklicken.
- Richtung auswählen
Die Achse markieren, entlang der die Kopien erstellt werden sollen:- X (Länge)
- Y (Höhe)
- Z (Tiefe)
- Anzahl der Kopien festlegen
Die Anzahl der zu erzeugenden Instanzen eingeben.
- Abstand definieren
Den Abstand zwischen den einzelnen Kopien eingeben.
- Änderungen übernehmen
Auf Update klicken und den Vorgang bestätigen, um die replizierte Serie zu erzeugen.
Hinweise!
- Diese Funktion ist Bestandteil des Update-Position-Workflows und steht nur in der 3D-Ansicht zur Verfügung
- Sie erweitert die Standardfunktionalität Kopieren und Einfügen
- Die Ergebnisse hängen von den Objektabmessungen und der Ausrichtung ab
Verhalten der Replikation
Objektrelative Positionierung
Die Replikation basiert immer auf dem ausgewählten Objekt und nicht auf der globalen Szene.
Dies bedeutet, dass die Richtung abhängt von:
Dies bedeutet, dass die Richtung abhängt von:
- Objektdrehung
- Wandplatzierung
- Lokale Ausrichtung
Rotationsabhängiges Verhalten
Das System passt sich automatisch an die Ausrichtung des Objekts an.
Die Replikationsrichtung folgt der lokalen Ausrichtung des Objekts und funktioniert konsistent in:
Die Replikationsrichtung folgt der lokalen Ausrichtung des Objekts und funktioniert konsistent in:
- unterschiedlichen Wänden
- rotierten Konfigurationen
Offset-Steuerung
Folgende Möglichkeiten stehen zur Verfügung:
- Positive Werte, um nach vorne zu replizieren
- Negative Werte, um rückwärts zu replizieren
Ausrichtungsbehandlung
Das System verwaltet die Ausrichtung automatisch, einschließlich:
- Vordere und hintere Positionierung
- Umgekehrte Richtung
Typische Anwendungsfälle
„Replica in Series“ verwenden, um schnell strukturierte Layouts zu erstellen, zum Beispiel:
- Regale entlang einer Wand
- Wiederholte Accessoires
- Modulare Möbelkompositionen
Dekorative Elemente in regelmäßigen Abständen platziert
Tipps für optimale Ergebnisse
- Für vorhersagbare Positionierung Objektachsen verwenden
- Objektausrichtung prüfen, bevor die Replikation angewendet wird
- Negative Abstände für umgekehrte Layouts verwenden
Technische Anforderungen
Sicherstellen, dass eine unterstützte Version verwendet wird:
- Core-Version 4.48.10 oder höher
