Mit dem Variantenapplikator können Sie einen vordefinierten Satz von Artikelvarianten massiv modifizieren. Dank dieses Tools ist es möglich, die Eigenschaften mehrerer Artikel (wie etwa Verarbeitung und Art der Griffe) in einer einzigen Aktion festzulegen, statt sie für jedes Element in der Zusammenstellung einzeln zu ändern.
Um den Variantenapplikator zu verwenden, führen Sie die folgenden Schritte aus:

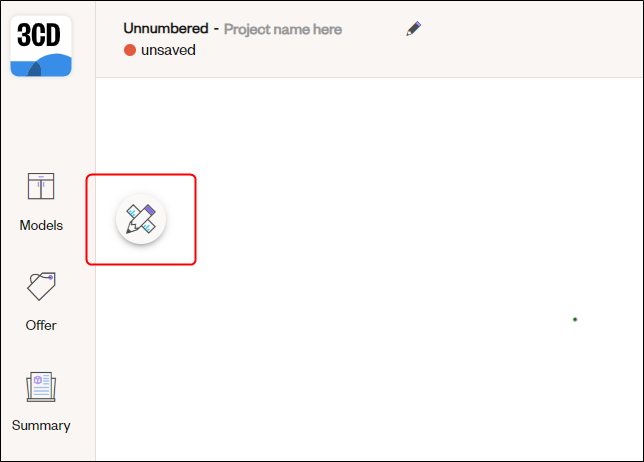

Klicken Sie in 3CAD Next auf Konfigurieren Klicken Sie auf der linken Seite des Fensters, um die Bibliothekzu öffnen.

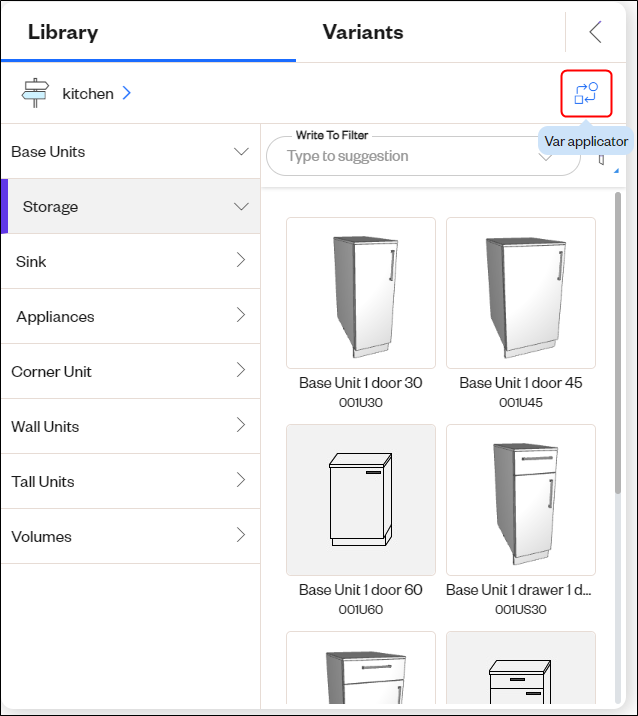

Klicken Sie auf das Var-Applikator Symbol, um die Schnittstelle des Varianten-Applikators zu öffnen.
Aktivieren Sie das Kontrollkästchen Nur für ausgewählte Artikel , wenn Sie die Änderungen nur auf ausgewählte Elemente anwenden möchten (OPTIONAL). Andernfalls werden die Änderungen auf alle Elemente angewendet, für die die jeweilige Änderung möglich ist.
Beispiel Wenn Sie die Frontarbe Variante von „Matt lackiert blau“ auf „Glanz lackiert weiß“ über den Variantenapplikator ändern und dabei das Kontrollkästchen nicht aktivieren Nur für ausgewählte Artikel wird die Änderung auf alle Artikel mit der Variante Frontfarbe angewendet, bei Artikeln ohne diese Variante erfolgt keine Änderung.
Notiz Wenn Sie Änderungen nur auf ausgewählte Elemente anwenden möchten, müssen Sie diese vorab auswählen, indem Sie das 3D-Drehung Werkzeug in der 3D-Ansicht und, um mehrere Elemente auszuwählen, das Mehrfachauswahl Werkzeug aktivieren.

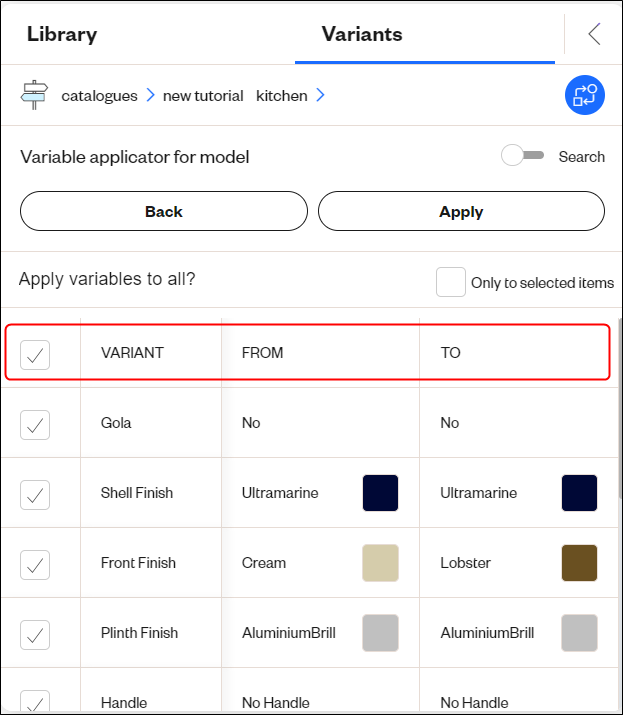

Identifizieren Sie die Varianten, die Sie ändern möchten in der VARIANTE Spalte und klicken Sie darauf (entweder unter der VARIANTE, AUS, oder ZU Spalte). Der Set Variante Modal wird geöffnet.
- Wählen Sie im Modal die gewünschte Alternative durch Anklicken aus. Sie werden zur Schnittstelle des Variantenapplikators weitergeleitet, wo Sie eine vergleichende Werteliste sehen. Die aktualisierten Werte erscheinen unter der Spalte ZU.

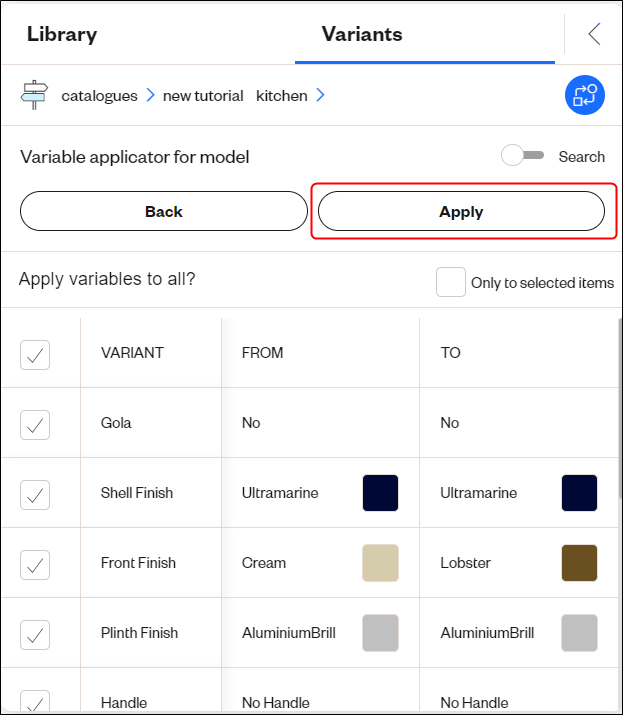

Klicken Sie auf die Anwenden Taste.
Notiz: Es ist möglich, die Varianten, die Sie nicht ändern möchten, abzuwählen, indem Sie das entsprechende Kästchen in der ersten Spalte deaktivieren.
- Bestätigen Sie im sich öffnenden Modal die Änderungen durch einen Klick auf Ja. Die Änderungen werden nun übernommen und Sie können die Aktualisierungen in der 3D Ansicht sehen.
- Klicken Sie auf das Var Applikator Symbol, um die Schnittstelle des Variantenapplikators zu schließen.

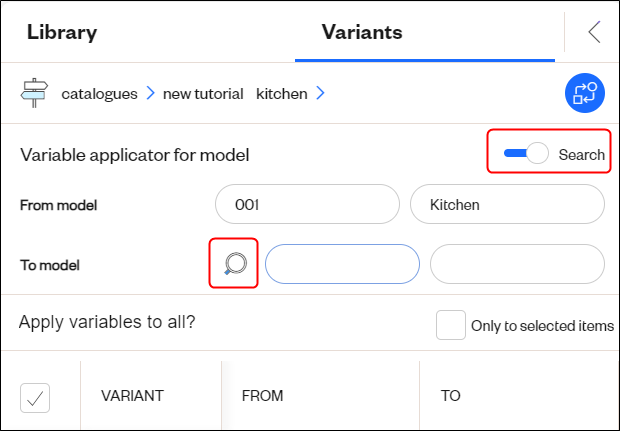

Notiz: Mit der gleichen Logik ist es möglich, den Variantenapplikator zu verwenden, um die Zusammensetzung auf ein anderes Modell umzustellen, falls vorhanden. Dies geschieht durch Umschalten der Suchen der Variabler Applikator für Modell, und wählen Sie anschließend das neue Modell durch Klicken auf die Lupe aus.
Bei der Auswahl eines anderen Modells werden in einer Vergleichsliste die Unterschiede zwischen den beiden Modellen verdeutlicht und es besteht die Möglichkeit, die Varianten manuell zu verändern, wie oben unter Punkt 4. und 5. beschrieben. Drücken Sie Anwenden um die Änderung zu registrieren.
