Verwenden der Trennwandkomponente für Boxen und Schränke

In 3CAD Next erstellt die Komponente „Divider“ im Planer klare Unterteilungen innerhalb einer Box oder eines Schranks. Divider dienen dazu, einen Bereich in separate Funktionsbereiche zu unterteilen, beispielsweise in unterschiedliche Produktabschnitte. Sie lassen sich schnell einfügen, einfach anpassen und sind für die Erstellung individuell gestalteter Bereiche unverzichtbar.

Dieser Artikel behandelt Divider für Boxen und Schränke. Informationen zu Dividern für Fenster und Fenstertüren finden sich unter Verwendung von Dividern für Fenster und Fenstertüren

.

Was die Komponente „Divider“ ist

Der Divider ist eine 3CAD Next-Komponente, die eine Box in Abschnitte unterteilt. Ein Divider entfernt oder dupliziert die Box selbst nicht. Er erzeugt eine interne Unterteilung, die manuell horizontal oder vertikal definiert wird.

Möglichkeiten mit Dividern

• Eine oder mehrere Unterteilungen innerhalb einer Box erstellen
• Einen Bereich je nach Designanforderungen horizontal oder vertikal unterteilen
• Die Position des Dividers entsprechend den Projektspezifikationen präzise anpassen
• Die Maße der Box beibehalten, während der Innenraum unterteilt wird

Praktische Anwendungen

• Eine Schrankbox in mehrere Fächer unterteilen
• Regalböden innerhalb einer Aufbewahrungseinheit erstellen
• Separate Funktionsbereiche innerhalb einer einzelnen Struktur definieren

So wird der Divider Maker geöffnet

1. Den Planer in 3CAD Next öffnen.

2. Die Box, die unterteilt werden soll, zur Szene hinzufügen.
   Hinweis: Divider müssen in der Konfigurationsregel (LayEdit) aktiviert und festgelegt sein. Andernfalls werden die Divider-Optionen und -Schaltflächen im Konfigurator nicht angezeigt.

3. Die Box auswählen.

4. Das Menü Variants öffnen.

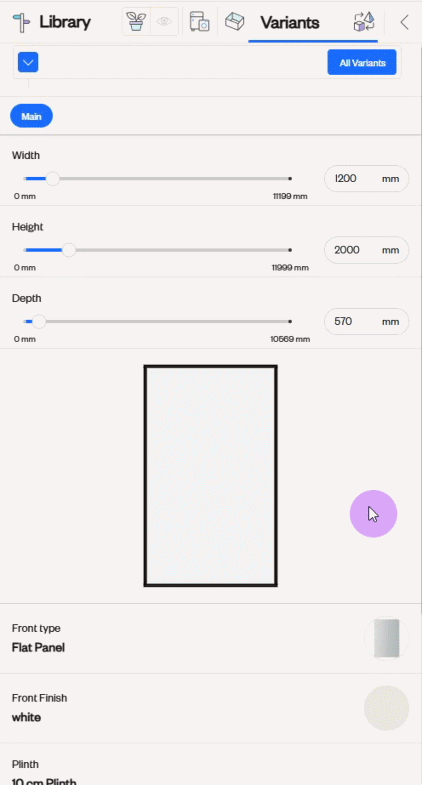

5. Im Menü auf das Bild der Box klicken, um die Maske mit den Optionen (Varianten) des Dividers zu öffnen. Die verfügbaren Optionen unterscheiden sich je nach Design.



6. Die Oberfläche Divider maker mit einer der folgenden Methoden öffnen:

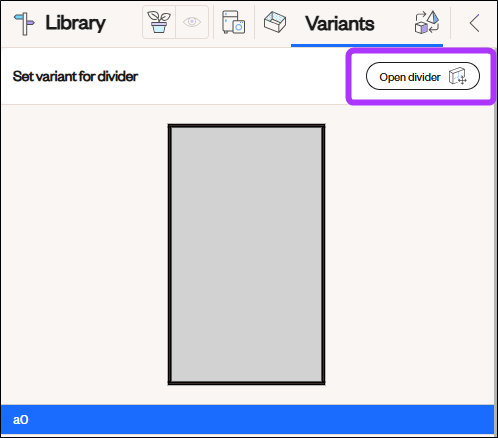

   • In der Divider-Maske auf Open Divider klicken.



   • In der 3D-Ansicht in der oberen Leiste auf Tools und dann auf > Functionality > Open Divider klicken.



   • In der 2D-Ansicht auf das Symbol Divider in der Symbolleiste klicken. Weitere Details finden sich hier.

So werden Unterteilungen im Divider Maker erstellt

Unterteilungen können auf zwei Arten erstellt werden: durch Ziehen der Unterteilungen an die gewünschte Position oder durch Aufteilen des Bereichs in gleich große Abschnitte.

1. Die Unterteilungen mit einer der folgenden Methoden erstellen:
   • Unterteilungen manuell ziehen.
     Im Divider Maker auf Create Divisions klicken und eine Unterteilung an die gewünschte Position ziehen. Den Cursor horizontal oder vertikal bewegen, um die Ausrichtung festzulegen. Wiederholen, um weitere Unterteilungen hinzuzufügen.


   • Den Bereich in gleich große Abschnitte aufteilen.
     Diese Methode verwenden, wenn Abschnitte in gleicher Größe benötigt werden. Im Divider Maker auf den Bereich innerhalb des Elements klicken. Der Abschnitt Split Area wird angezeigt. Die benötigte Anzahl Horizontal- und Vertical-Abschnitte eingeben und dann auf Split klicken. Die Vorschau im Divider Maker wird aktualisiert und zeigt die Unterteilungen an.

     Beispiel
     Um ein Element in zwei identische vertikale Abschnitte zu unterteilen, in Horizontal 1 und in Vertical 2 eingeben und dann auf Split klicken.


2. Zur Bestätigung auf Apply klicken. Das Element ist nun in zwei oder mehr Abschnitte unterteilt.

So werden die Divider-Optionen (Varianten) geändert

Einmal auf das Boxbild im Menü Variants klicken, um die Maske mit den Varianten des Dividers zu öffnen. Die verfügbaren Varianten hängen vom Design ab und werden in der LayEdit-Regel konfiguriert. Beispiele sind Fronttyp, Grifftyp, Farbe, Material und integrierte Elemente.

So wird eine Unterteilung präzise positioniert

Den Divider Maker öffnen und eine der folgenden Methoden verwenden:

• Methode A (visuell): Auf Move Divisions klicken und die Unterteilung ziehen.





• Methode B (exakte Werte): Auf die Unterteilung klicken. Links wird der Abschnitt Edit Division angezeigt. Den Left/top distance, den Right/bottom distance oder einen Percentage-Wert eingeben.



So wird eine Unterteilung gelöscht

1. Den Divider Maker öffnen.

2. Die zu entfernende Unterteilung auswählen. Der Abschnitt Edit Division wird angezeigt.

3. Auf der linken Seite der Benutzeroberfläche auf Delete klicken.
