Il planner 3CAD Next consente di sfogliare il catalogo e scegliere gli articoli da inserire nella composizione. In base alle esigenze del progetto, gli articoli del catalogo possono essere raggruppati in base a criteri di modello, tipologia e dimensione, per facilitare il processo di ricerca. Una volta individuato l'articolo, è possibile selezionarlo, aggiungerlo alla composizione e spostarlo graficamente nella posizione desiderata nella scena. Gli articoli possono essere inseriti nella scena sia che si tratti di un ambiente vuoto, sia che si tratti di una stanza creata in precedenza.
Per inserire articoli nella scena, procedere come segue:
-
Aprire il progetto nel planner 3CAD Next.
Nota: Gli articoli possono essere aggiunti sia dalla vista 3D sia da quella 2D, quindi selezionare la vista corretta dalla dalla barra di menu in alto, in base alle proprie esigenze.
-

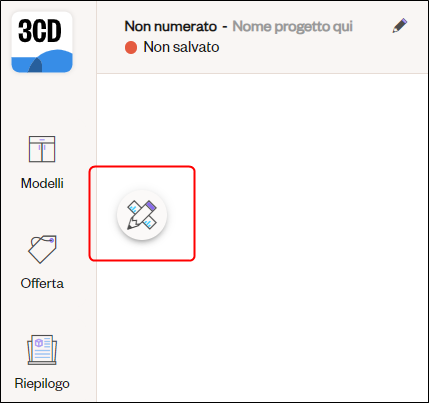

Fare clic sul pulsante Configura sul lato sinistro della schermata per aprire la Libreria.

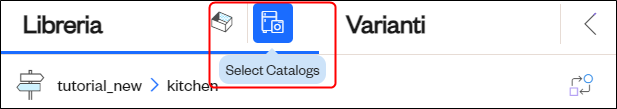

Nota: Se si aggiungono articoli nella vista 2D, cliccare sul pulsante Select Catalogs.
-
-
Sfogliare le classificazioni e sotto-classificazioni degli articoli sulla sinistra per trovare l'articolo che si sta cercando. La barra di ricerca può essere utilizzata per semplificare la ricerca all'interno della classificazione o sotto-classificazione selezionata.
-

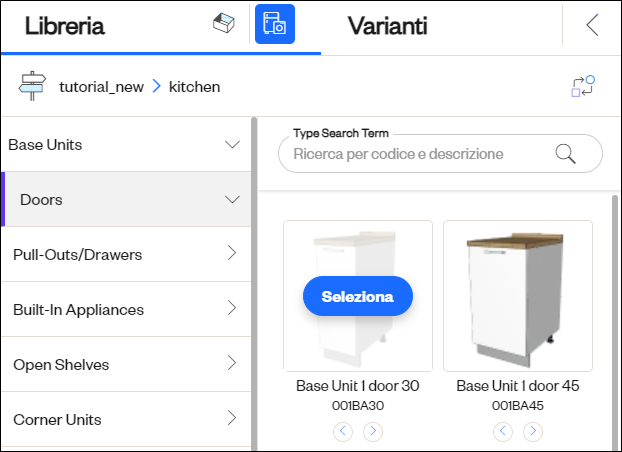

Una volta identificato l'articolo da inserire, passarci sopra con il mouse e il pulsante Seleziona appare in sovrimpressione. Cliccando il pulsante, l'articolo viene aggiunto al planner.
Nota: Se l'articolo è un'unità con anta, cliccando su Seleziona, l'articolo viene inserito nel planner con l'apertura dell'anta nel verso predefinito (definito in LayEdit). In alternativa, è possibile cliccare sulla freccia destra o sinistra sotto l'immagine dell'articolo per inserirlo con un verso di apertura specifica dell'anta (rispettivamente destra o sinistra).
-
Per posizionare l'articolo correttamente nella scena, seguire le seguenti istruzioni a seconda che si desideri posizionarlo dalla vista 2D o dalla vista 3D.
Nella vista 2D:
-
cliccare e tenere premuto l'articolo nel planner mentre lo si trascina nella posizione corretta. È anche possibile ruotarlo cliccando e tenendo premuta la freccia circolare presente sull'articolo.
Nota: Gli strumenti Magic links e Punto di Snap consentono un posizionamento più preciso e sono abilitati per impostazione predefinita.
Nella vista 3D:
-
cliccare sul pulsante Rotazione 3D nella barra degli strumenti.
-
cliccare e tenere premuto l'articolo nel planner mentre lo si trascina nella posizione corretta.
Nota: Gli strumenti Magic links e Punto di Snap consentono un posizionamento più preciso e sono abilitati per impostazione predefinita.
-
cliccare e tenere premuto l'articolo nel planner mentre lo si trascina nella posizione corretta. È anche possibile ruotarlo cliccando e tenendo premuta la freccia circolare presente sull'articolo.
- Salvare cliccando su Progetti, poi Salva Progetto nella barra in alto.
Per configurare le varianti dell'articolo, vedi l'articolo Come configurare le varianti degli articoli.
Passo successivo: Rimuovere un articolo dalla configurazione
