Questa funzionalità introduce lo snap intelligente agli ostacoli della stanza (oggetti parete come porte, finestre, pilastri, impianti, ecc.), estendendo il comportamento di snap già disponibile tra gli articoli (box).
Abilita:
- allineamento a elementi basati su parete
- migliorata precisione di posizionamento all'interno della stanza
- un'esperienza di snap coerente tra gli elementi del layout
-
indicatori visivi di snap durante lo spostamento.
Nota! Questa funzionalità è disponibile nelle viste 2D, 3D e H.
Come funziona

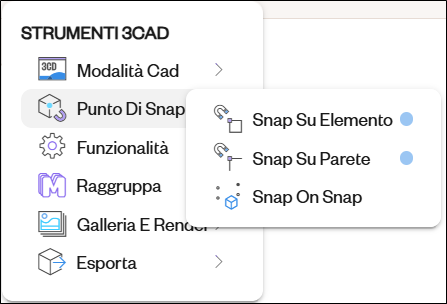

- Abilitare Snap To Elements in Strumenti → Opzioni snap nel menu in alto.
- Iniziare a spostare un articolo vicino a un ostacolo.
-

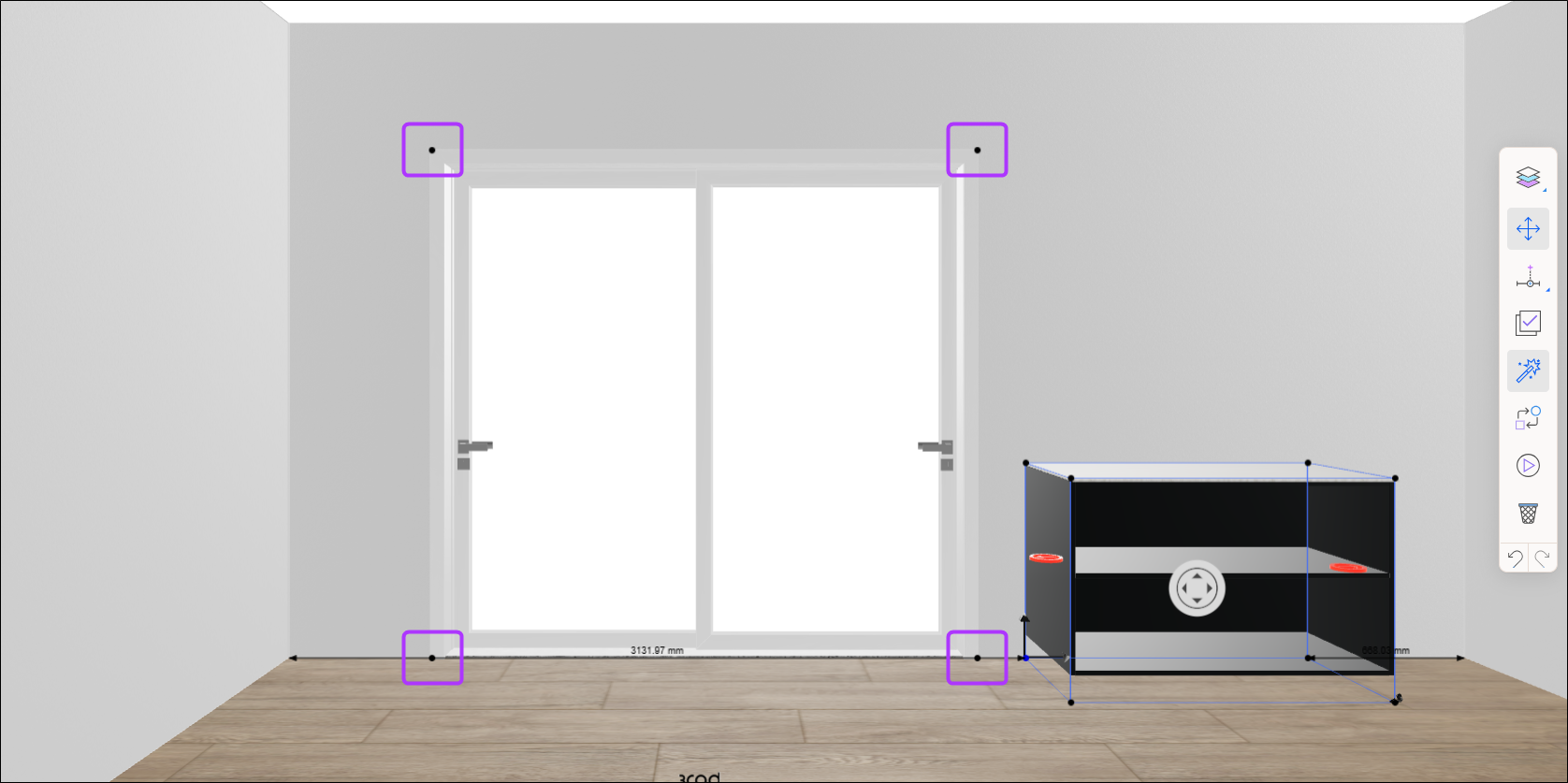

Indicatori di snap point (punti neri) vengono visualizzati durante lo spostamento e si nascondono al rilascio.
- L'articolo si aggancia al bordo dell'ostacolo.
Nota! Lo snap all'ostacolo dell'oggetto costituisce un'estensione della funzione snap agli elementi; pertanto, abilitando o disabilitando Snap To Elements, vengono influenzati contemporaneamente sia lo snap agli elementi vicini sia lo snap agli elementi a parete.
Esempio di scenario
Scenario
Un elemento è posizionato vicino a una parete che contiene un ostacolo, ad esempio:
- un pilastro
- l'apertura di una porta
- una finestra
- o un altro elemento a parete
Comportamento

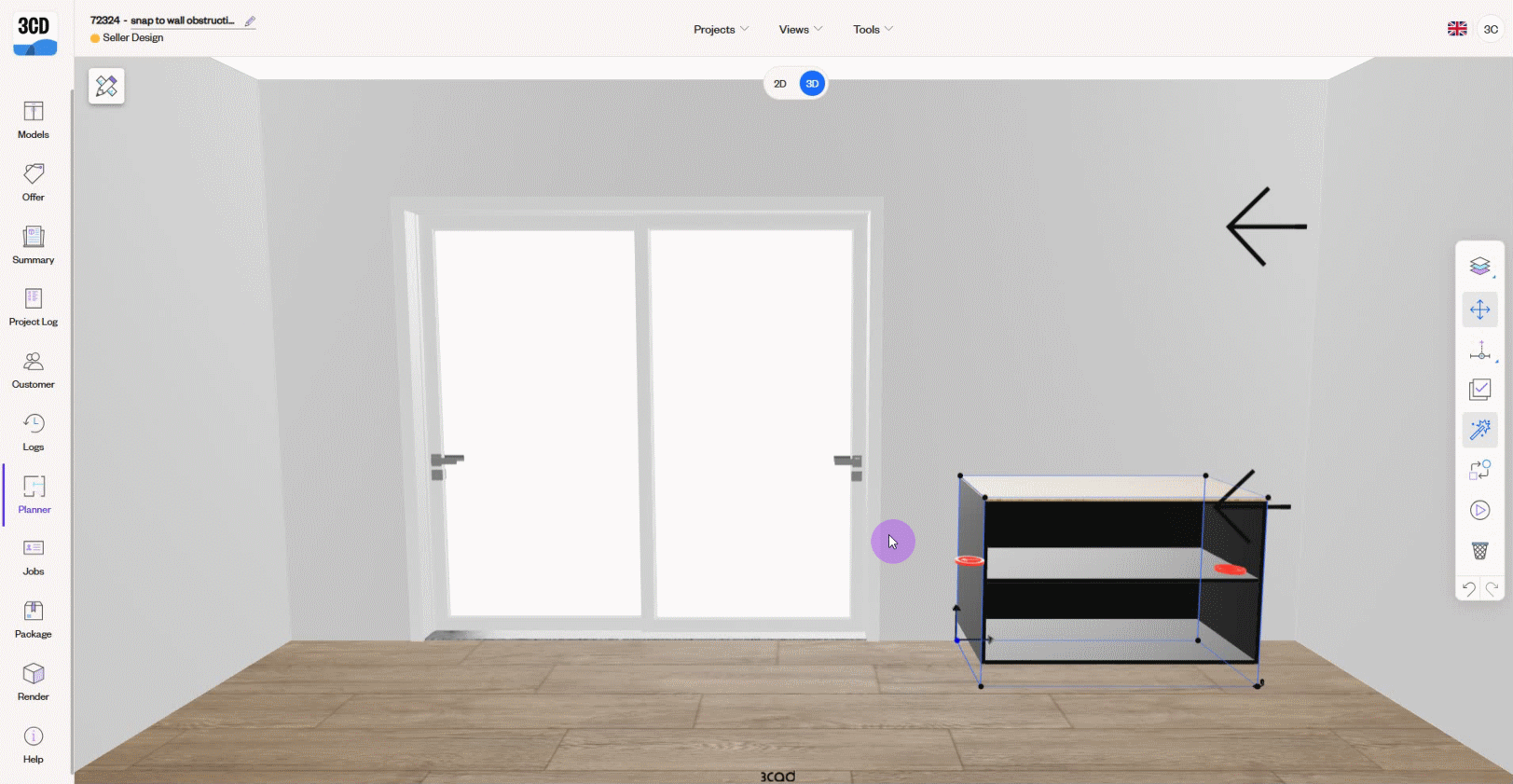

Mentre l'elemento viene spostato vicino all'ostacolo:
- il sistema ne rileva il bordo
- L'elemento si aggancia automaticamente ad esso
Risultato:
- Allineamento immediato con l'elemento a parete
Best practice
- Assicurarsi che il pulsante Snap to elements sia attivo.
- Utilizzare il movimento assiale nella Vista H per maggiore precisione.
-
Verificare il layout in tutte le viste.
Requisiti tecnici
- Engine: v17.22.1 o superiore.
- Questa funzionalità è gestita dal comando !ADDCUSTOMSNAPS.
