Questo articolo illustra come posizionare e ridimensionare i componenti con maggiore precisione utilizzando il nuovo comportamento di snap del dragger in 3CAD.
Quando si utilizza il dragger, la funzionalità aggancia automaticamente gli oggetti posizionati lungo le pareti, alle estremità delle pareti stesse e ai POI (punti di interesse), come pilastri, porte e finestre, fornendo un feedback visivo in tempo reale.
| Nota! La funzionalità di snap non attiva automaticamente i dragger. Questi devono essere prima abilitati nel catalogo. |
Novità
-
Snap automatico a:
- Ostacoli a parete (POI)
- Estremità e bordi della parete
- Feedback visivo in tempo reale:

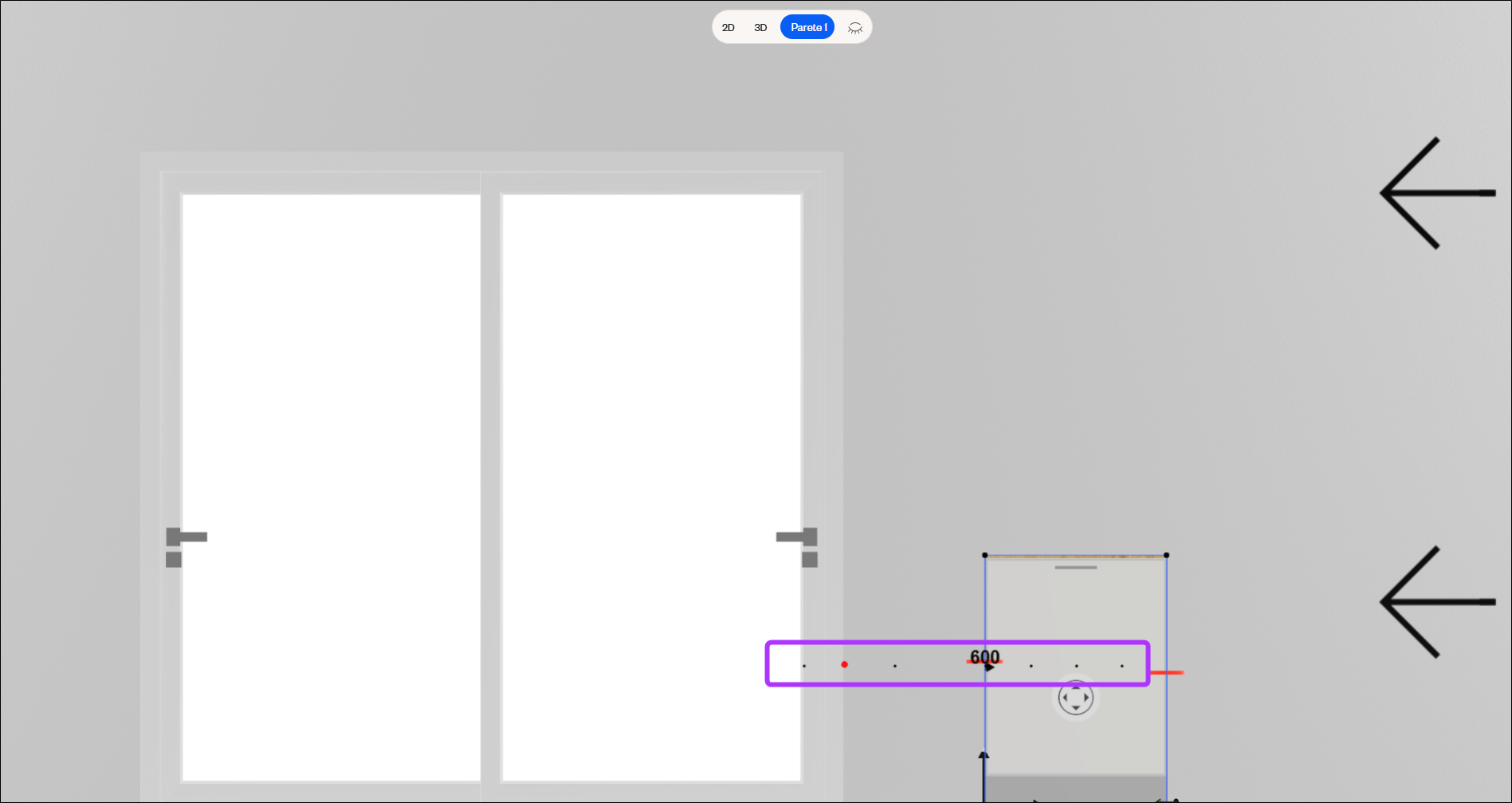

- I target di snap validi vengono evidenziati in rosso durante il trascinamento
- Se il target di snap si trova oltre i limiti di trascinamento, viene visualizzato il punto rosso.
Come funziona
Passaggio 1 – Avviare un ridimensionamento o uno spostamento

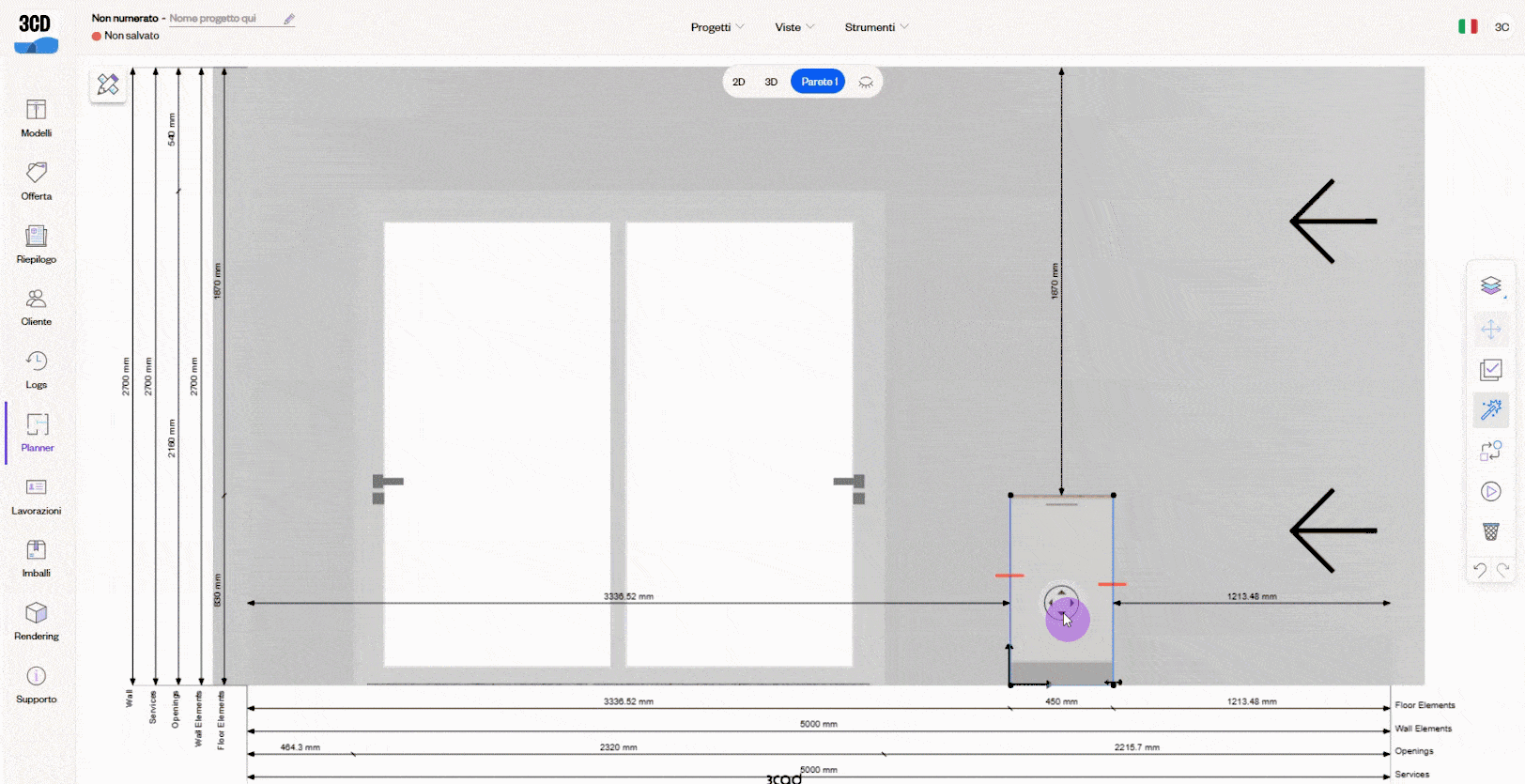

Selezionare l'elemento (ad esempio, il pannello di chiusura della base). Trascinarlo verso la parete o l'ostacolo utilizzando il dragger.
Passaggio 2 – Snap automatico
Quando viene rilevato un punto di snap valido:
- L'elemento si allinea automaticamente alla parete, all'estremità della parete o all'ostacolo.
- I punti di snap vengono evidenziati in rosso per una chiara visibilità.
- Quando i vincoli impediscono un allineamento perfetto, lo snap viene ignorato. Non viene visualizzato alcun punto di snap rosso.
Esempio pratico
Scenario
- Una composizione cucina termina contro una parete
- Un pannello di chiusura della base viene posizionato tra l'ultimo elemento e un'estremità della parete o un ostacolo (ad esempio un pilastro)
- L'utente ridimensiona la larghezza del pannello utilizzando il dragger
Comportamento passo per passo
Caso 1 – Snap disponibile (ideale)
- L'utente trascina il filler verso la parete o il pilastro
- Il sistema rileva l'estremità della parete o il bordo dell'ostacolo e lo evidenzia in rosso
- Il filler si aggancia automaticamente al bordo
Risultato:
- Chiusura perfetta
- Il filler è a filo con la parete/l'ostacolo
-
Nessuna regolazione manuale necessaria
Caso 2 – Snap non possibile (vincolo)
- distanza ideale = 100 mm
- ma il vincolo del filler consente un massimo di 97 mm
Durante il trascinamento:
- Nessuno snap viene applicato
Requisiti tecnici
- Versione Engine ≥ 17.20 con gestione POI abilitata.
