La funzionalità Replica in serie consente di duplicare un elemento più volte in un'unica operazione. È possibile controllare il numero di copie da creare, la direzione della duplicazione e la spaziatura tra ciascuna istanza.
Questa funzionalità è integrata nel flusso di lavoro di posizionamento nella vista 3D, in modo da poter creare layout strutturati senza dover cambiare strumento.
Come creare una serie di copie
Procedere come segue per duplicare un elemento in serie:
- Selezionare l'oggetto
Scegliere l'elemento da replicare nella scena, ad esempio una mensola o un elemento base.

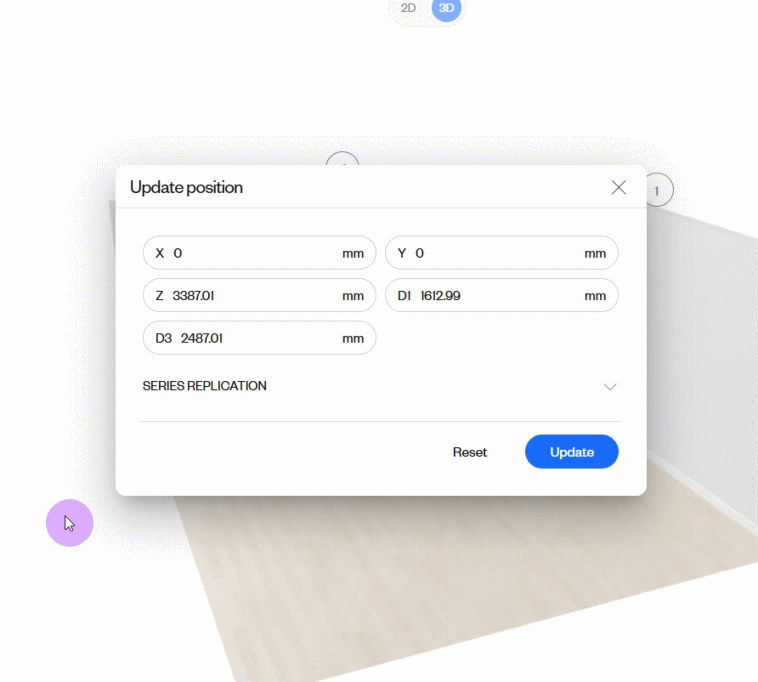

- Aprire la finestra di dialogo Update position
Accedere agli strumenti di posizionamento per l'oggetto selezionato premendo la barra spaziatrice.
- Abilitare la replica in serie
Individuare la sezione a discesa Replica in serie all'interno degli strumenti di posizionamento. Fare clic per espanderla.
- Scegliere la direzione
Selezionare l'asse lungo il quale verranno create le copie:- X (lunghezza)
- Y (altezza)
- Z (profondità)
- Impostare il numero di copie
Inserire il numero di istanze da generare.
- Definire la spaziatura
Immettere la distanza tra ogni copia.
- Applicare le modifiche
Fare clic su Update e confermare l'operazione per generare la serie replicata.
Note!
- Questa funzionalità fa parte del flusso di lavoro Aggiorna posizione solo nella vista 3D
- Estende la funzionalità standard di copia e incolla
- I risultati dipendono dalle dimensioni e dall'orientamento dell'oggetto
Come funziona la replica
Posizionamento relativo all'oggetto
La replica è sempre basata sull'oggetto selezionato, non sulla scena globale.
Questo significa che la direzione dipende da:
Questo significa che la direzione dipende da:
- Rotazione dell'oggetto
- Posizionamento a parete
- Orientamento locale
Comportamento in base alla rotazione
Il sistema si adatta automaticamente all'orientamento dell'oggetto.
La direzione di replica segue il orientamento locale dell'oggetto e funziona in modo coerente in:
La direzione di replica segue il orientamento locale dell'oggetto e funziona in modo coerente in:
- pareti diverse
- configurazioni ruotate
Controllo dell'offset
È possibile utilizzare:
- Valori positivi per replicare in avanti
- Valori negativi per replicare in senso inverso
Gestione dell'allineamento
Il sistema gestisce l'allineamento automaticamente, inclusi:
- Posizionamento frontale e posteriore
- Direzione inversa
Casi d'uso tipici
Utilizzare Replica in serie per creare rapidamente layout strutturati, ad esempio:
- Ripiani lungo una parete
- Accessori ripetuti
- Composizioni di mobili modulari
Elementi decorativi posizionati a intervalli regolari
Best practice per risultati ottimali
- Utilizzare gli assi dell'oggetto per un posizionamento prevedibile
- Verificare l'orientamento dell'oggetto prima di applicare la replica
- Utilizzare una spaziatura negativa per i layout in senso inverso
Requisiti tecnici
Assicurarsi di utilizzare una versione supportata:
- Versione Core 4.48.10 o successiva
