Tutti gli articoli possono essere configurati nei loro attributi in 3CAD Next. Questa possibilità di configurazione è estesa anche a muri, elementi architettonici, pavimento, soffitto, sistemi elettrici ed idraulici. Gli attributi vengono configurati tramite le varianti degli articoli e sono specifici per ogni articolo. Mentre alcuni articoli possono avere un numero molto limitato di varianti configurabili (ad esempio, la pavimentazione), altri possono essere configurati in una varietà di attributi che vanno dal colore al materiale, alle dimensioni, ecc.
Tutte le varianti configurabili sono raggruppate nel menu Varianti, accessibile cliccando sul pulsante Configura nella parte sinistra della schermata. All'interno di questo menu, gli attributi possono essere organizzati in sezioni e/o cartelle, a seconda del tipo e del numero di varianti.
Nota: Le varianti degli articoli possono essere configurate sia nella vista 2D sia in quella 3D.
Per configurare le varianti degli articoli, procedere come segue:
-
Selezionare l'articolo.
Nota: Nella vista 2D, selezionare un articolo cliccandoci sopra; nella vista 3D, selezionare un articolo abilitando prima lo strumento Rotazione 3D, quindi cliccando sull'articolo.
-
Fare clic sul pulsante Configura sul lato sinistro della finestra.
-

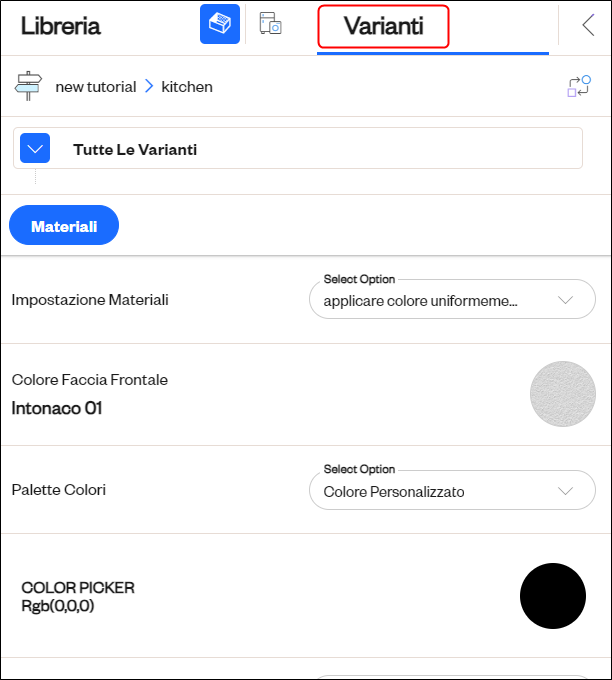

Fare clic su Varianti per accedere al menu delle varianti.
-
Impostare le varianti in base alle proprie esigenze. Le modifiche vengono applicate all'articolo immediatamente.
- Per salvare, fare clic su Progetti, poi Salva Progetto, nel menu in alto.
Nota: Questa procedura si applica anche a pareti, elementi architettonici, soffitto, pavimento e servizi.
Passo successivo: Importare composizioni predefinite dalla galleria
