Il pianificatore 3CAD Next consente la configurazione sia in vista 3D che 2D. Ogni modalità presenta funzionalità e utilizzi specifici che vengono illustrati nei seguenti paragrafi.
Vista 3D
Nella vista 3D, la configurazione avviene nel pianificatore tridimensionale dove il punto di vista della scena può essere regolato dall'utente tramite l'uso del mouse, consentendo:
- il posizionamento del punto di vista,
- una vista orbitale,
- lo zoom sulla scena.

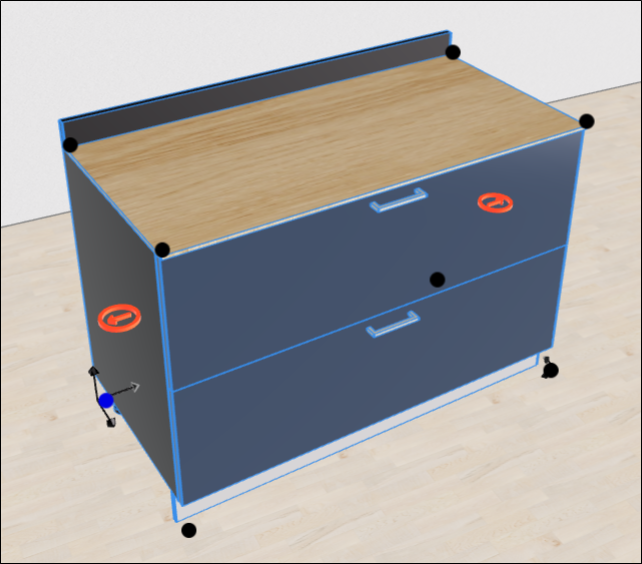

Tutte le azioni sugli articoli sono consentite, come l'inserimento di nuovi articoli, la loro eliminazione, il loro posizionamento e la loro rotazione. La dimensione degli articoli può essere modificata graficamente tramite l'uso dei dragger (frecce rosse all'interno di cerchi), se questa funzionalità è stata impostata nelle regole del catalogo.
In questa modalità tutti gli articoli e gli elementi nella scena possono essere configurati nei loro attributi (varianti).
La vista 3D consente agli utenti di visualizzare pareti, soffitti e pavimenti, ma non di aggiungerli, rimuoverli o modificare le loro dimensioni (come la lunghezza delle pareti, l'area del soffitto e del pavimento) ed il loro posizionamento (ad eccezione dello spessore e dell'altezza del soffitto). Non è possibile interagire con elementi architettonici (come porte, finestre e nicchie) e con sistemi elettrici o idraulici che possono essere solo visualizzati dagli utenti in questa modalità.
La vista 3D è dotata di una barra degli strumenti dedicata (vedi l'articolo La barra degli strumenti del planner).
Vista 2D
La vista 2D consente la configurazione in un piano bidimensionale. In questa vista, le forme ed i contorni di tutti gli articoli ed elementi sono visualizzati dall'alto. Il loro livello di dettaglio dipende dall'impostazione dei file .svg per gli articoli in LayEdit.
È possibile configurare gli articoli in tutti i loro aspetti, eccetto la configurazione dimensionale tramite dragger. Tutti gli articoli possono essere inseriti o rimossi dalla scena.

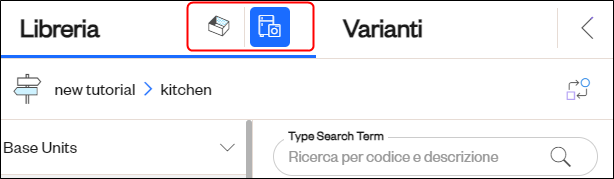

Solo la vista 2D consente di definire la forma e le caratteristiche della stanza, ovvero il posizionamento e la rimozione di pareti, elementi architettonici, finestre, pavimenti, soffitti, sistemi elettrici ed idraulici e di modificarli in tutti i loro aspetti. Per passare dal catalogo dalle pareti a quello degli articoli e viceversa, cliccare sul pulsante Configura sul lato sinistro della finestra e quindi rispettivamente sui pulsanti Select Walls o Select Catalogs.
In questa modalità è possibile configurare gli attributi (varianti) di tutti gli articoli nella scena.
Nota: Sebbene sia possibile gestire le varianti degli articoli nella vista 2D, le modifiche vengono visualizzate solo nella vista 3D. Pertanto è consigliabile impostare delle varianti da quest'ultima.
La vista 2D è dotata di una barra degli strumenti dedicata (vedi l'articolo La barra degli strumenti del planner).
