In 3CAD Next, il componente Divider crea chiare separazioni all'interno di un box o di un mobile nel planner. Utilizzare i divisori per suddividere uno spazio in aree funzionali distinte, ad esempio in diverse sezioni di prodotto. Sono rapidi da inserire, facili da regolare ed essenziali per creare spazi personalizzati.

Questo articolo tratta i divisori per box e mobili. Per i divisori su finestre e portefinestre, consultare Utilizzare i divider per finestre e portefinestre

Cos'è il componente Divider

Il Divider è un componente di 3CAD Next che suddivide un box in sezioni. Un divisore non rimuove né duplica il box stesso. Introduce una suddivisione interna che può essere definita manualmente, in orizzontale o in verticale.

Nota: affinché funzionino nel planner, i divisori per box devono essere abilitati e configurati correttamente nella regola di LayEdit. A seconda della progettazione, la regola di LayEdit può anche limitare l'orientamento, la quantità, la spaziatura e gli incrementi dei divisori. Se i divisori non sono abilitati, le relative opzioni e i pulsanti non vengono visualizzati nel configuratore.

È inoltre possibile definire partizioni "fisse" nella regola di configurazione. Non possono essere modificate nel planner, ma è possibile aggiungere manualmente ulteriori separazioni all'interno di ciascuna partizione predefinita.

Cosa è possibile fare con i divisori

Creare una o più separazioni all'interno di un box
Suddividere uno spazio in orizzontale o in verticale, in base alle esigenze di progettazione
Regolare la posizione del divisore con precisione, in base alle specifiche del progetto
Mantenere le dimensioni del box mentre si suddivide lo spazio interno

Utilizzi pratici

Suddividere un box armadio in più scomparti
Creare ripiani all'interno di un'unità di contenimento
Definire aree funzionali separate all'interno di un'unica struttura

Come aprire il Divider maker

Aprire il planner in 3CAD Next.
Aggiungere alla scena il box che si desidera suddividere.
Nota: i divisori devono essere abilitati e impostati nella regola di configurazione (LayEdit). In caso contrario, le opzioni e i pulsanti dei divisori non vengono visualizzati nel configuratore.
Selezionare il box.
Aprire il menu Varianti.

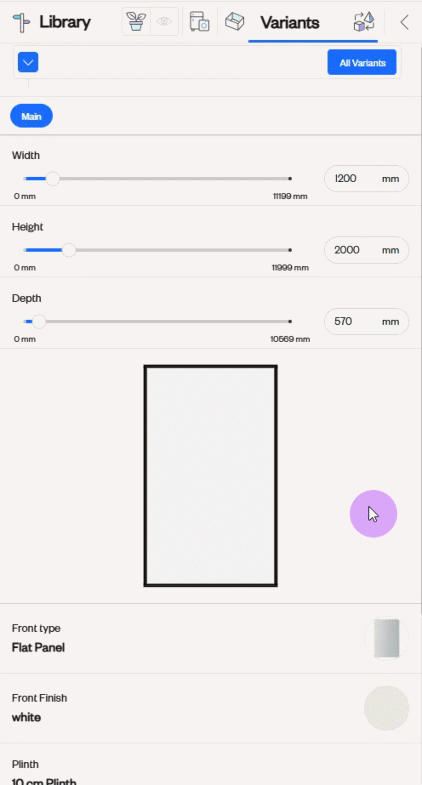

Fare clic sull'immagine del box nel menu per aprire la maschera con le opzioni del divisore (varianti). Le opzioni disponibili variano in base alla progettazione.
Aprire l'interfaccia Divider maker utilizzando uno dei seguenti metodi:

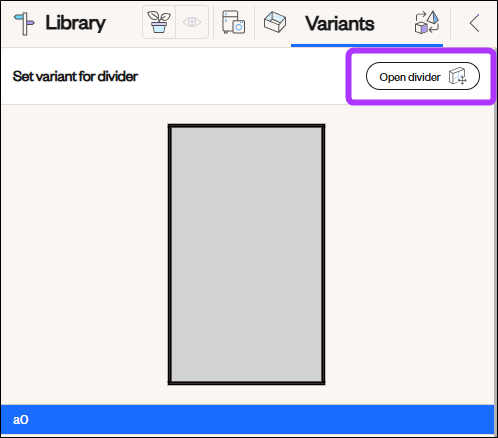

- Fare clic su Open Divider nella maschera del divisore.

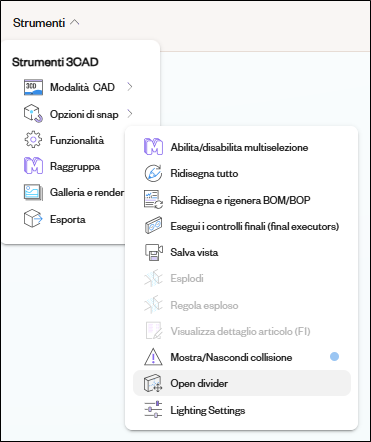

- Nella vista 3D, fare clic su Strumenti nella barra superiore > Funzionalità > Open Divider
- Nella vista 2D, fare clic sull'icona Divider nella barra degli strumenti. Per maggiori dettagli, consultare qui.

Come creare divisioni nel Divider maker

È possibile creare divisioni in due modi: trascinando i divisori nella posizione desiderata oppure suddividendo l'area in sezioni uguali.

Creare le divisioni utilizzando uno dei seguenti metodi:
- Trascinare manualmente i divider.
  Nel Divider maker, fare clic su Create Divisions e trascinare un divisore nella posizione desiderata. Spostare il cursore in orizzontale o in verticale per definirne la direzione. Ripetere l'operazione per aggiungere altri divisori.
- Suddividere l'area in sezioni uguali.
  Utilizzare questo metodo quando sono necessarie sezioni delle stesse dimensioni. Nel Divider maker, fare clic sull'area all'interno dell'elemento. Viene visualizzata la sezione Split Area. Inserire il numero di sezioni Horizontal e Vertical necessarie, quindi fare clic su Split. L'anteprima nel Divider maker si aggiorna per mostrare i divisori.

  Esempio
  Per suddividere un elemento in 2 sezioni verticali identiche, inserire 1 in Horizontal e 2 in Vertical, quindi fare clic su Split.
Fare clic su Apply per confermare. L'elemento è ora suddiviso in due o più sezioni.

Come modificare le opzioni del divisore (varianti)

Fare clic una volta sull'immagine del box nel menu Varianti per aprire la maschera con le varianti del divisore. Le varianti disponibili dipendono dalla progettazione e sono configurate nella regola di LayEdit. Alcuni esempi includono il tipo di frontale, il tipo di maniglia, il colore, il materiale e gli elementi integrati.

Come posizionare un divisore con precisione

Aprire il Divider maker, quindi utilizzare uno dei seguenti metodi:

Metodo A (visivo): fare clic su Move Divisions e trascinare il divisore.

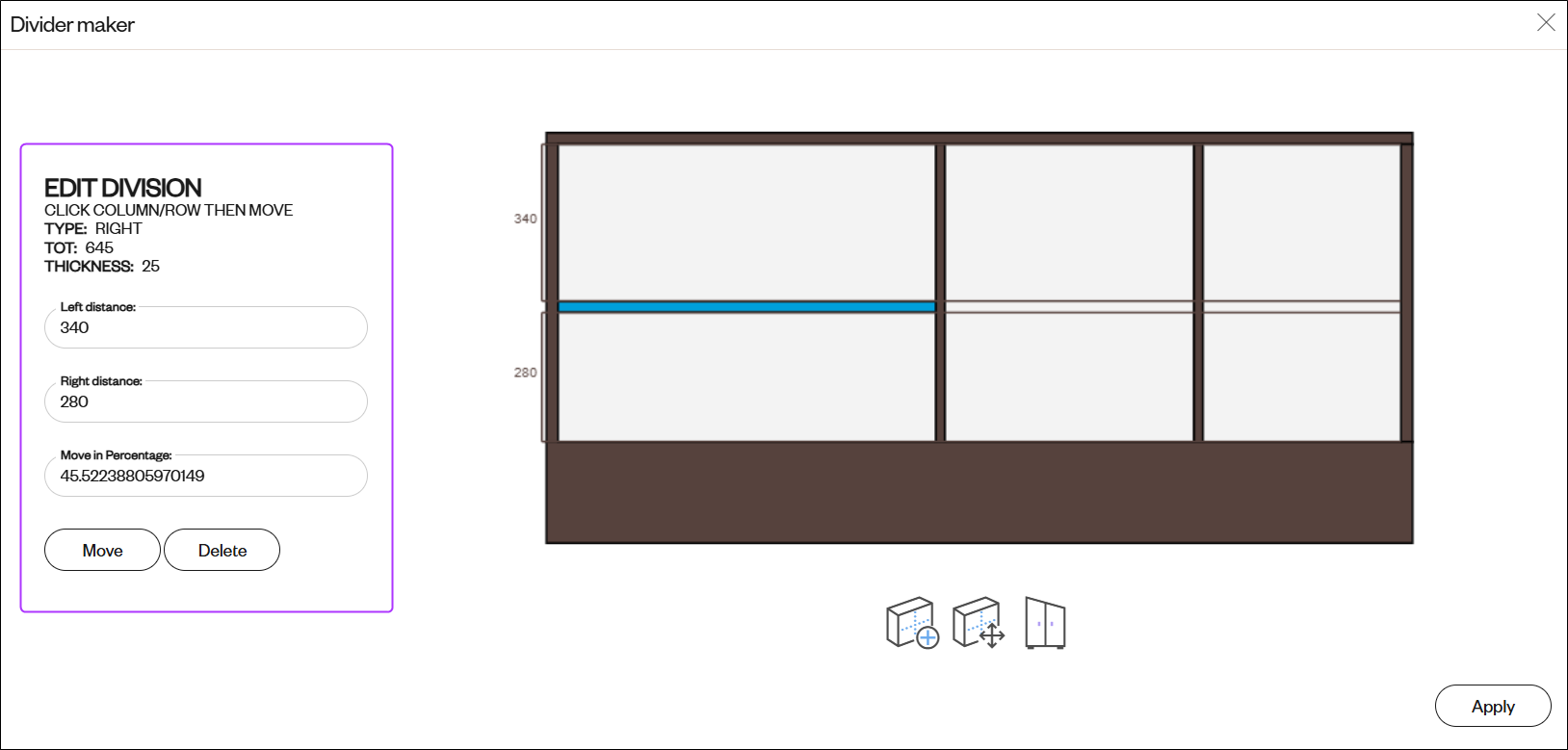

Metodo B (valori esatti): fare clic sul divisore. A sinistra viene visualizzata la sezione Edit Division. Inserire la distanza sinistra-superiore, la distanza destra-inferiore o una percentuale.

Nota: Per quanto riguarda i divider dei box, la regola LayEdit può limitare le modalità di posizionamento dei divisori stessi, a seconda del progetto.

Come eliminare un divisore

Aprire il Divider maker.
Selezionare la divisione da rimuovere. Viene visualizzata la sezione Edit Division.
Fare clic su Delete sul lato sinistro dell'interfaccia.

Best practices

Verificare le posizioni dei divisori nella vista 3D per confermare la precisione spaziale.
Regolare attentamente il posizionamento dei divisori per mantenere la simmetria o l'allineamento del progetto.
Combinare più divisori per layout complessi, se consentito nel progetto.
Tenere presente che i divisori non modificano le dimensioni esterne del box.
