3CAD Next offre la possibilità di arricchire l'ambiente con un soffitto personalizzabile. Sia le stanze standard sia quelle personalizzate non hanno un soffitto per impostazione predefinita.
Per aggiungere il soffitto ad una stanza, procedere come segue:
- Aprire la stanza nel pianificatore 3CAD Next.
- Selezionare la vista 2D.

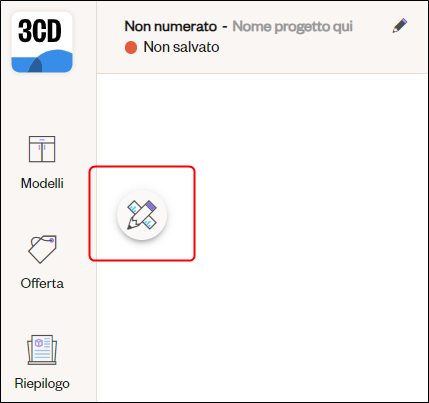

Fare clic sul pulsante Configura sul lato sinistro della schermata per aprire la Libreria.

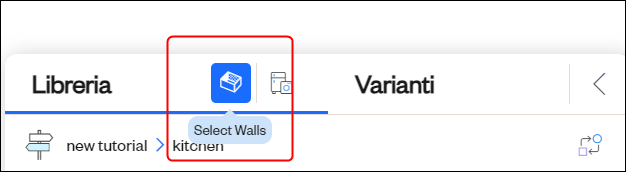

Fare clic sull'icona Select Walls tra Libreria e Varianti.
- In questo menu, selezionare la scheda Soffitto e cliccare sull'articolo Soffitto.

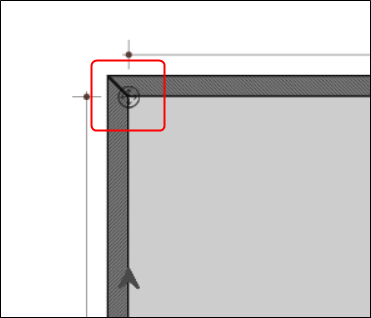

Iniziare a disegnare il perimetro del soffitto facendo clic sul punto iniziale, trascinando il cursore e facendo nuovamente clic all'estremità di ciascun lato fino a disegnare l'intero perimetro. Per un disegno più semplice, gli angoli delle pareti attraggono magneticamente i punti di ancoraggio del soffitto (rappresentati da un cerchio con quattro frecce all'interno). Quando il soffitto è pronto, premere
Esc.- Cliccare su Progetti nella barra in alto, e poi Salva il progetto per salvare la composizione
Nota: Per visualizzare il soffitto in 3D, è possibile muoversi liberamente tra le visualizzazioni 2D e 3D facendo clic su 2D e 3D rispettivamente sulla barra dei menu. La configurazione del soffitto è disponibile solo nella visualizzazione 2D, ad eccezione delle impostazioni di materiali, colori e altezza.
Terminata la creazione, è possibile modificare e personalizzare ulteriormente il soffitto in base alle proprie esigenze, applicando le modifiche illustrate nei successivi paragrafi.
Regolare la forma del soffitto
- Fare clic sul soffitto.

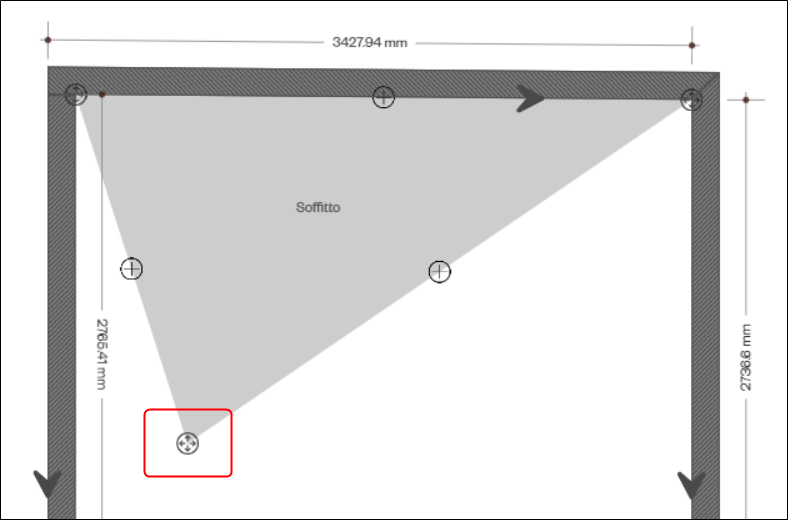

Fare clic su uno dei punti di ancoraggio (cerchio con quattro frecce all'interno) situati agli angoli del soffitto.
- Trascinare il punto di ancoraggio tenendo premuto.
- Rilasciarlo quando è nella posizione corretta.

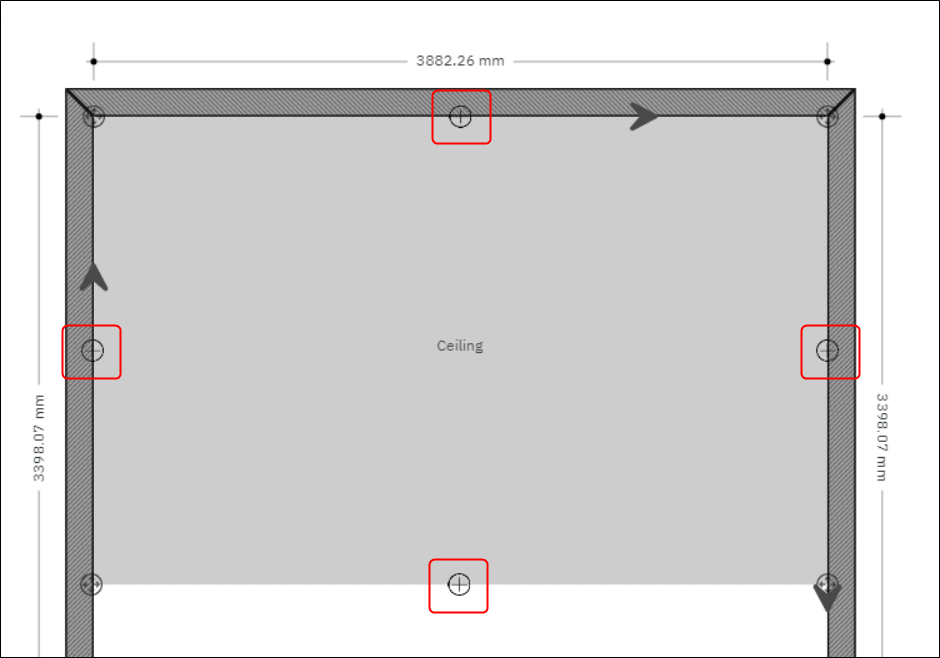

Per una maggiore personalizzazione, aggiungere più punti di ancoraggio facendo clic sui cerchi con il + ll'interno, posizionati sul perimetro del soffitto.
Il cerchio con il + si trasforma così in un punto di ancoraggio (cerchio con quattro frecce), ed è possibile utilizzarlo come ancoraggio. Su ciascun lato del nuovo punto di ancoraggio, appare un nuovo cerchio con il +, da utilizzare per una modellatura più raffinata.
- Cliccare su Progetti nella barra in alto, quindi Salva Progetto per salvare la composizione.
Nota: L'impostazione dell'area e della forma del soffitto è indipendente dall'impostazione del pavimento o delle pareti. I diversi elementi devono essere regolati separatamente.
Modificare le impostazioni del soffitto (materiali e dimensioni)
- Fare clic sul soffitto.
- Fare clic sul pulsante Configura sul lato sinistro della schermata per aprire la Libreria.

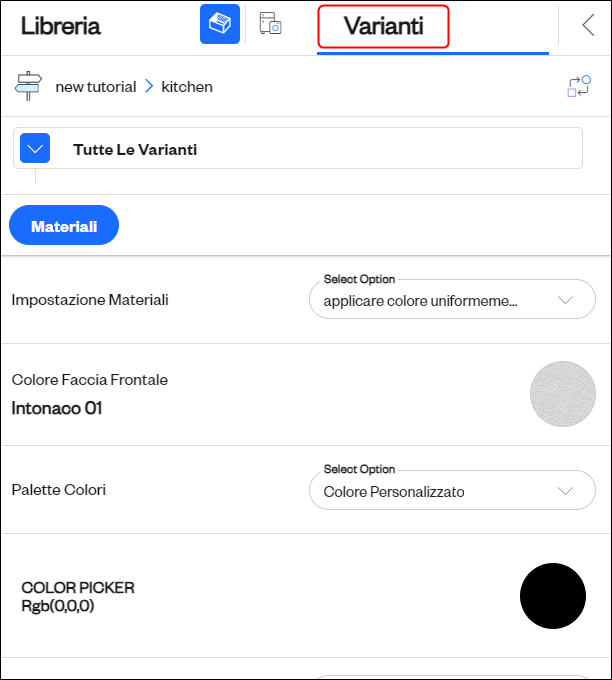

Cliccare su Varianti.
- Configurare le impostazioni del soffitto come il materiale o l'altezza da terra.
- Cliccare su Progetti nella barra in alto, quindi Salva Progetto per salvare la composizione.
Nota: Questa azione può essere eseguita sia dalla visualizzazione 2D sia da quella 3D.
Eliminare il soffitto
- Fare clic sul soffitto.
- Premere
Cancsulla tastiera.
- Cliccare su Progetti nella barra in alto, quindi Salva Progetto per salvare la composizione.
