Come configurare sistemi elettrici ed idraulici della stanza

Elena Damiani
  • Aggiornato

3CAD Next offre la possibilità di arricchire la stanza inserendo e personalizzando elementi come:

  • Prese elettriche
  • Attacco dell'acqua
  • Attacco del gas
  • Tubature
  • Sfiato di scarico
  • Radiatori
  • Aria condizionata
  • Boiler
  • Strutture ausiliarie

Nota: Tutti questi elementi sono da considerarsi come delle rappresentazioni nel planner e non come degli articoli soggetti a vincoli di regole (gli articoli inseriti nella configurazione si comportano come se i sistemi elettrici ed idraulici non fossero presenti).



Per aggiungere sistemi elettrici ed idraulici ad un muro, procedere come segue:

  1. Aprire la stanza nel pianificatore 3CAD Next.

  2. Selezionare la vista 2D.

  3. Selezionare il muro a cui aggiungere l'elemento cliccandoci sopra.


  4. Fare clic sul pulsante Configura sul lato sinistro della schermata per aprire la Libreria.

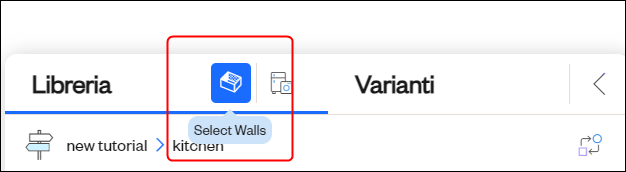

  5. Fare clic sull'icona Select Walls tra Libreria e Varianti.



  6. Selezionare la scheda Sistemi elettrici ed idraulici e cliccare sull'elemento (Attacco acqua, Radiatore, Tubature, ecc.) che si desidera inserire. L'elemento appare sul muro.

  7. Posizionare l'elemento nella posizione desiderata lungo il muro tenendo cliccato e trascinandolo.

  8. Cliccare su Progetti nella barra in alto, e poi Salva Progetto per salvare la composizione.
    Nota: È possibile spostarsi liberamente tra le visualizzazioni 2D e 3D cliccando rispettivamente su 2D e 3D sotto la barra di menu in alto. La configurazione degli impinati della stanza è possibile solo nella visualizzazione 2D.

Per modificare e personalizzare ulteriormente gli impianti, è possibile effettuare le modifiche illustrate nei seguenti paragrafi.

Riposizionare l'elemento in una posizione specifica

  1. Selezionare l'elemento dell'impianto cliccando su di esso o cliccando sul segmento di muro adiacente ad esso (a seconda della tipologia di elemento che stai selezionando).

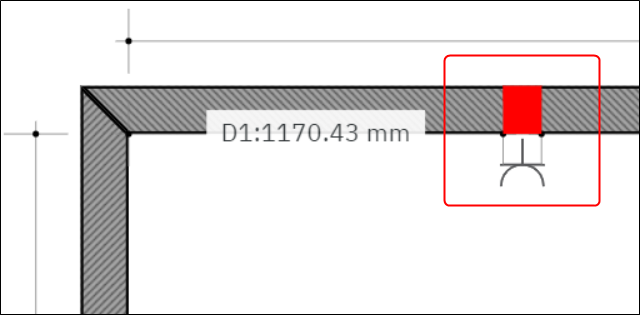

    selezionare l'utilità


  2. Trascinarlo tenendo premuto per posizionarlo correttamente.

  3. Cliccare su Progetti nella barra in alto, e poi Salva Progetto per salvare la composizione.

Modificare le impostazioni dell'elemento (larghezza, altezza, ecc.)

  1. Selezionare l'elemento dell'impianto cliccando su di esso o cliccando sul segmento di muro adiacente ad esso (a seconda della tipologia di elemento che stai selezionando).

    selezionare l'utilità


  2. Fare clic sul pulsante Configura sul lato sinistro della schermata per aprire la Libreria.




  3. Impostare i valori desiderati.
    Nota: Le impostazioni variano in base alla tipologia di elemento. Per le Strutture ausiliarie, il menu della variante consente agli utenti di scegliere il TIPO di elemento da inserire, come vasca da bagno, lavabo, WC, ecc.

  4. Cliccare su Progetti nella barra in alto, e poi Salva Progetto per salvare la composizione.

Eliminare le utilità della stanza

  1. Seleziona l'elemento.

  2. Premere Canc sulla tastiera.

  3. Cliccare su Progetti nella barra in alto, e poi Salva Progetto per salvare la composizione.
