3CAD Next bietet die Möglichkeit, den Raum mit einer anpassbaren Decke zu bereichern. Sowohl standard- als auch benutzerdefinierte Räume haben standardmäßig keine Decke.
Um einem Raum eine Decke hinzuzufügen, gehen Sie wie folgt vor:
- Öffnen Sie den Raum in 3CAD Next.
- Wählen Sie die 2D Sicht.

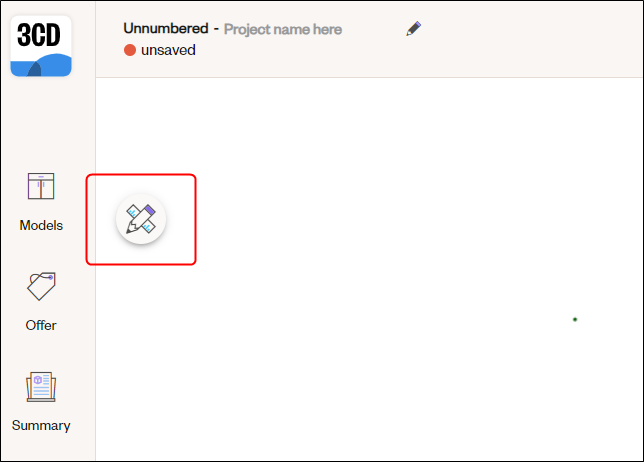

Klicken Sie auf die schwebende Schaltfläche auf der linken Seite des Fensters, um die Bibliothek zu öffnen.

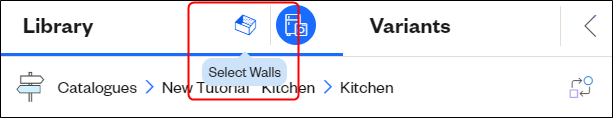

Klicken Sie auf das Symbol „Wände auswählen“ zwischen Bibliothek und Varianten.
- Wählen Sie in diesem Menü die Decke und klicken Sie auf das Decke Element.

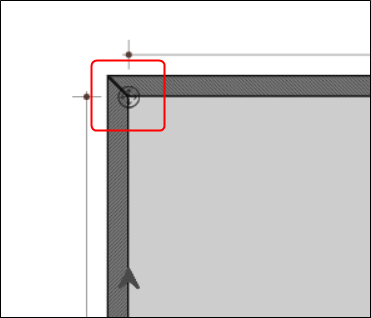

Beginnen Sie mit dem Zeichnen des Deckenumfangs, indem Sie auf den Anfangspunkt klicken, den Cursor ziehen und erneut auf das Ende jeder Seite klicken, bis der gesamte Umfang gezeichnet ist. Zum einfacheren Zeichnen sind die Wandecken magnetisch an den Deckenankerpunkten (dargestellt durch einen Kreis mit vier inneren Pfeilen) befestigt. Wenn die Decke fertig ist, drücken Sie
Esc.- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern um die Komposition zu speichern
Notiz: Um die Decke in 3D anzuzeigen, können Benutzer frei zwischen 2D- und 3D-Visualisierungen wechseln, indem sie auf 2D und 3D klicken, jeweils in der Menüleiste. Die Deckenkonfiguration ist, mit Ausnahme der Materialien, Farben und Höheneinstellungen, nur in der 2D-Visualisierung verfügbar.
In dieser Phase können Benutzer die Decke weiter bearbeiten und an ihre Bedürfnisse anpassen, indem sie die Änderungen anwenden, dargestellt in den folgenden Abschnitten.
Passen Sie die Decken form an
- Klicken Sie auf die Decke.

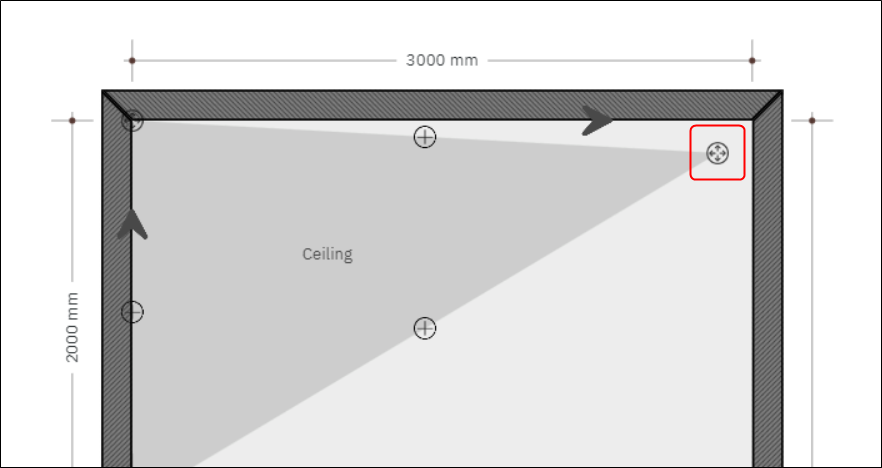

Klicken Sie auf einen der Ankerpunkte (Kreis mit vier inneren Pfeilen), die sich an den Ecken der Decke befinden.
- Ziehen Sie es, während Sie den Cursor gedrückt halten.
- Lassen Sie es los, wenn es in der richtigen Position ist.

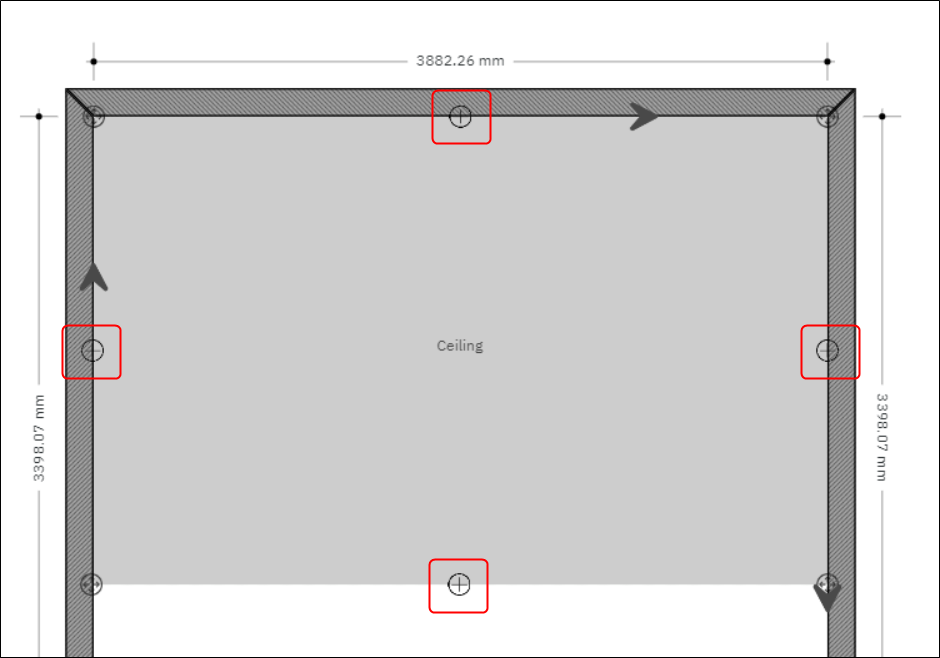

Für eine individuellere Form fügen Sie weitere Ankerpunkte hinzu, indem Sie auf einen oder mehrere Kreise mit einem inneren + klicken, seitlich am Deckenrand angebracht.
Der Kreis mit innerem + wird zu einem Ankerpunkt (Kreis mit vier Pfeilen) und kann als Anker verwendet werden. Auf jeder Seite des Ankerpunktes wird ein neuer Kreis mit + erscheinen, um einer feineren Formgebung zu dienen.
- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern , um die Komposition zu speichern.
Notiz: Das Festlegen der Deckenfläche und -form ist unabhängig vom Festlegen des Bodens oder der Wände. Alle diese Elemente müssen separat angepasst werden.
Ändern Sie die Einstellungen der Decke (Materialien und Abmessungen)
- Klicken Sie auf die Decke.
- Klicken Sie auf die schwebende Schaltfläche auf der linken Seite des Fensters, um die Bibliothek zu öffnen.

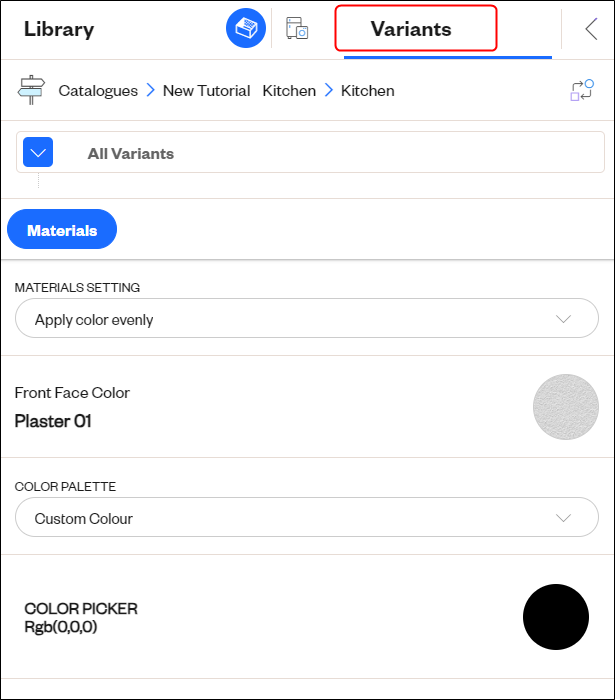

Klicken Sie auf Varianten.
- Nehmen Sie die Einstellungen für die Decke vor, beispielsweise Material oder Höhe vom Boden.
- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern , um die Komposition zu speichern.
Notiz: Diese Aktion kann sowohl aus der 2D- als auch aus der 3D-Visualisierung heraus ausgeführt werden.
Löschen Sie die Decke
- Klicken Sie auf die Decke.
- Drücken Sie
Löschen.
- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern, um die Komposition zu speichern.
