Raumwände anpassen

Elena Damiani
  • Aktualisiert

3CAD Next ermöglicht das Anpassen von Wänden von Standard- und benutzerdefinierten Räumen, die zuvor jederzeit erstellt wurden.



Zum Anpassen von Wänden wie folgt vorgehen:

  1. Das Projekt im 3CAD-Next-Arbeitsbereich öffnen.

  2. Zur 2D-Ansicht wechseln.



Hier können Wände wie folgt angepasst werden:

Eine Wand hinzufügen

  1. Auf die Schaltfläche Catalog auf der linken Seite des Fensters klicken, um die Library zu öffnen.

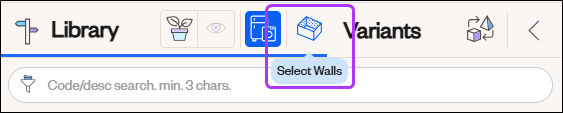

  2. Auf das Symbol Select walls zwischen Library und Variants. klicken.

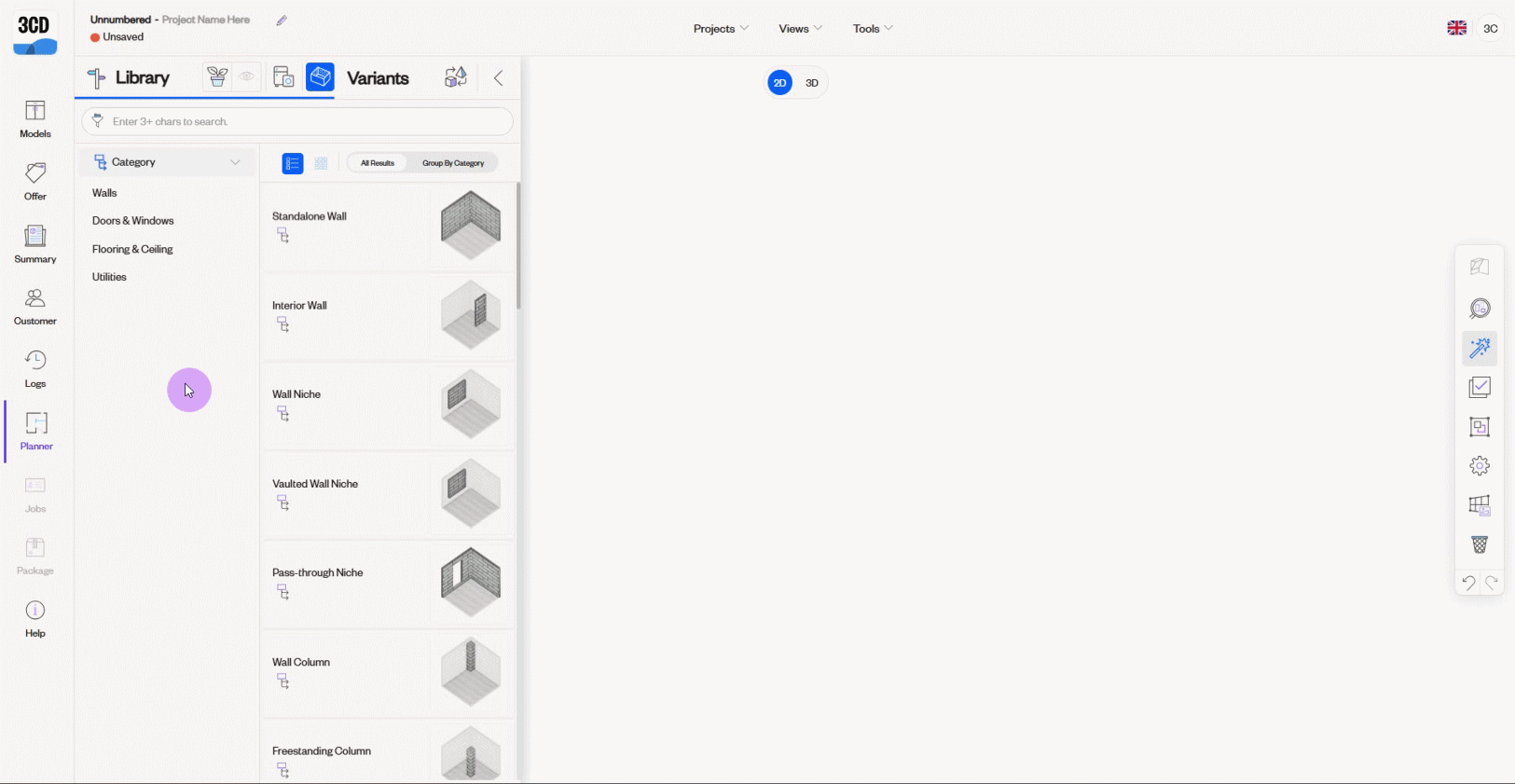

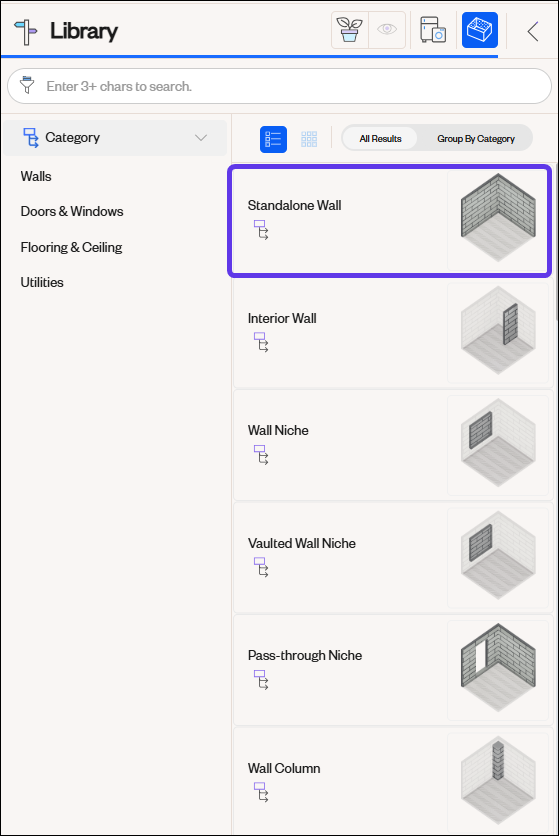

  3. Den Reiter Walls auswählen und dann Standalone Wall wählen. Wenn der Mauszeiger über das Menüelement bewegt wird, erscheint die Schaltfläche + auf dem Symbol. Auf die Schaltfläche + klicken. Ein Wandsegment erscheint im Arbeitsbereich.


  4. Die Wand zeichnen:

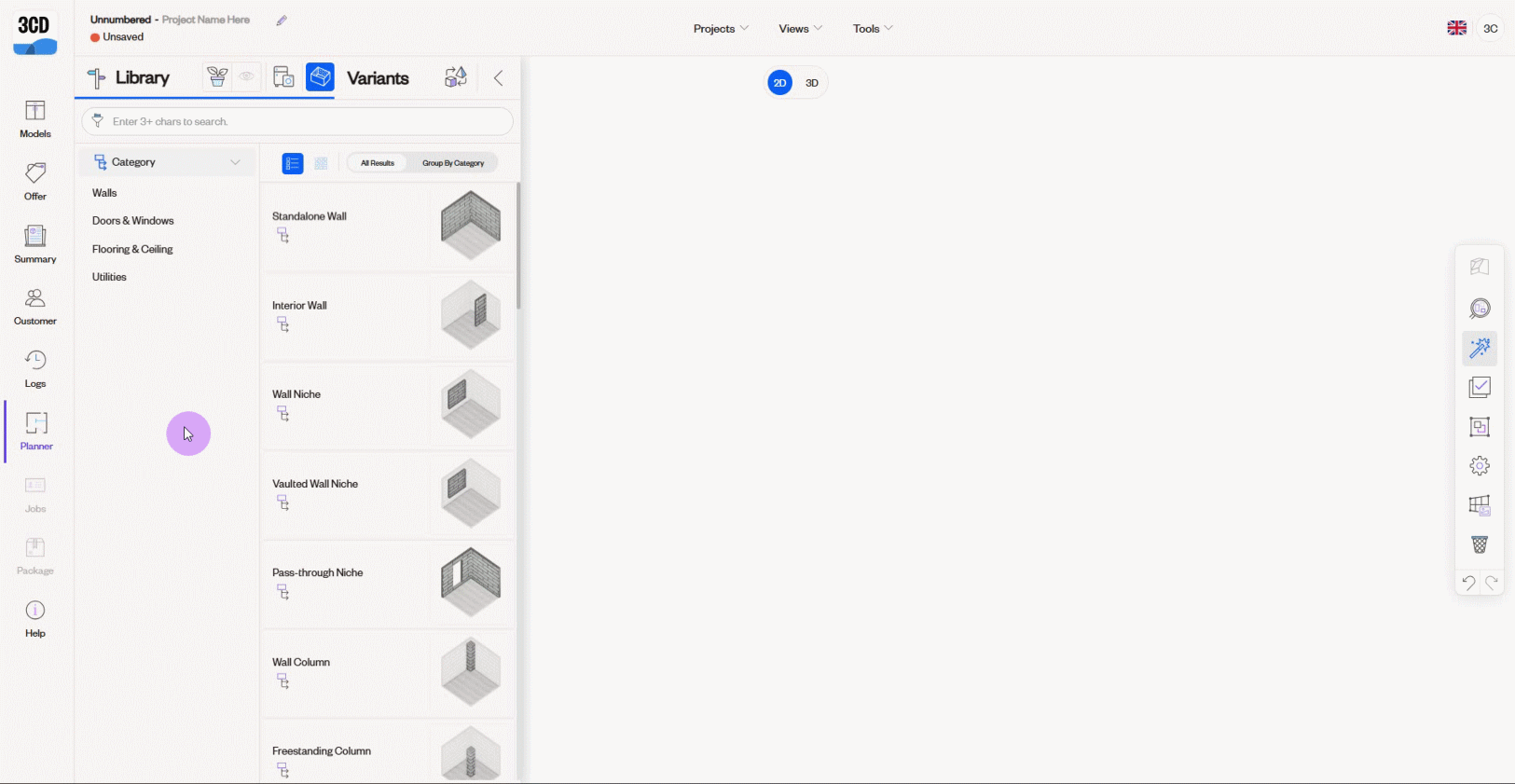

    METHOD A
    • Den Cursor in den Planer bewegen; das Wandsegment haftet am Cursor.

    • Klicken, um den Startpunkt festzulegen.

    • Den Cursor ziehen, um die Wandlänge zu definieren.

    • Erneut klicken, um den Endpunkt festzulegen.
    Die Wandlänge wird während des Zeichnens angezeigt, und die Wand wird grau, wenn sie fertiggestellt ist.


    METHOD B
    Für eine präzisere Kontrolle die erweiterte Option zum Zeichnen von Wänden verwenden:
    • Den Cursor in den Planer bewegen; das Wandsegment haftet am Cursor.

    • Klicken, um den Startpunkt festzulegen.

    • Den Cursor horizontal, vertikal oder in die gewünschte Richtung ziehen.

    • Die Space Bar drücken, um den Dialog Edit wall zu öffnen.

    • Die Wandlänge und -tiefe eingeben.

    • Enter drücken, um die Werte zu übernehmen und die Wand zu erstellen.




  5. Schritt 4 wiederholen, um weitere Wände zu zeichnen:
    • Standardmäßig beginnt die nächste Wand am vorherigen Endpunkt.
    • Um von einem anderen Punkt zu beginnen, Esc drücken und erneut beginnen.
    • Esc drücken, um den Wandzeichnungsmodus zu beenden.


  6. In der oberen Leiste auf Projects und dann auf Save Project klicken, um die Arbeit zu speichern.




Wände und Ecken anpassen


Nach dem Erstellen des Raums können Wandpositionen und -winkel durch Interaktion mit den wall anchors geändert werden.
  1. Die Wand anklicken, die angepasst werden soll.

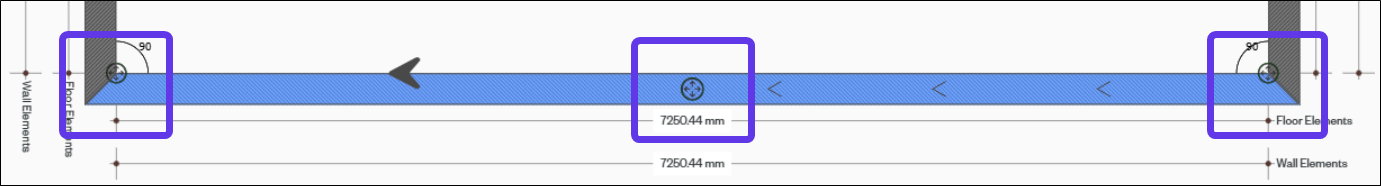

  2. Einen der Ankerpunkte auswählen (kreisförmige Griffe in der middle und at each end der Wand).


    3C_anchor point.png


  3. Den ausgewählten Ankerpunkt entsprechend den folgenden Regeln an die gewünschte Position ziehen:

    • Middle anchors verschieben die Wand senkrecht zu ihrer Richtung und passen die Länge aller verbundenen Wände an,

    • End anchors, um die Wand frei in alle Richtungen zu bewegen und den Winkel zu allen verbundenen Wänden zu aktualisieren. Der Winkel wird während des Ziehens angezeigt.

  4. Die Maustaste loslassen, um die Änderung zu übernehmen.

  5. In der oberen Leiste auf Projects und dann auf Save Project klicken, um die Komposition zu speichern.



Den Winkel zwischen Wänden ändern

  1. Eine der beiden Wände auswählen, die den Winkel bilden.

  2. Auf den gebogenen Winkelindikator klicken (er wird hellblau).



  3. Im Dialog Edit angle die Werte für Angle und Diagonal eingeben.
    Hinweis:
    • Vorherige Wand bezeichnet die Wand auf der linken Seite.
    • Nächste Wand bezeichnet die Wand auf der rechten Seite.

  4. Enter drücken oder den Dialog schließen, um die Änderungen zu übernehmen.

  5. In der oberen Leiste auf Projects klicken und dann Save Project, um die Zusammenstellung zu speichern.
Wichtig: Wandlängen und Winkel werden unabhängig von Boden- oder Deckendefinitionen konfiguriert.

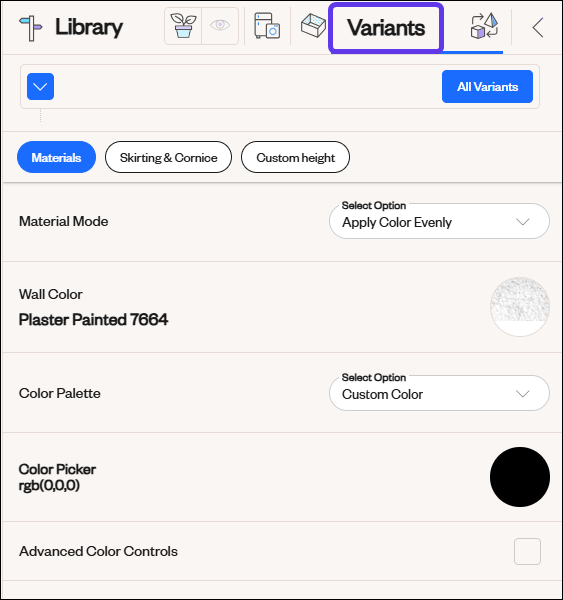

Die Wandvarianten festlegen

  1. Die Wand auswählen.

  2. Auf die Schaltfläche Catalog klicken, um die Bibliothek zu öffnen.

  3. Variants auswählen


  4. Die gewünschten Werte auswählen.

  5. In der oberen Leiste auf Projects klicken und dann Save Project auswählen.
    Hinweis: Diese Aktion ist sowohl in 2D- als auch in 3D-Ansichten verfügbar.



Eine Wand löschen

  1. Die Wand auswählen.

  2. Auf der Tastatur Delete drücken.

  3. In der oberen Leiste auf Projects klicken und dann Save Project auswählen.
