3CAD Next bietet die Möglichkeit, den Raum durch Einfügen und Anpassen von Installationen zu bereichern, wie zum Beispiel:
- Steckdosen
- Wasseranschlüsse
- Gasanschlüsse
- Rohre
- Abluftöffnungen
- Heizkörper
- Klimaanlage
- Boiler
- Nebeneinrichtungen
Notiz: Diese Elemente sind Darstellungen und werden nicht als Regeleinschränkungen für die Konfiguration betrachtet (konfigurierte Elemente ignorieren Installationen, wenn sie nicht manuell verschoben werden).
Um Installationen zu einer Wand hinzuzufügen, gehen Sie wie folgt vor:
- Öffnen Sie den Raum in 3CAD Next.
- Wählen Sie die 2D Sicht.
- Wählen Sie durch Anklicken die Wand aus, der Sie das Element hinzufügen möchten.

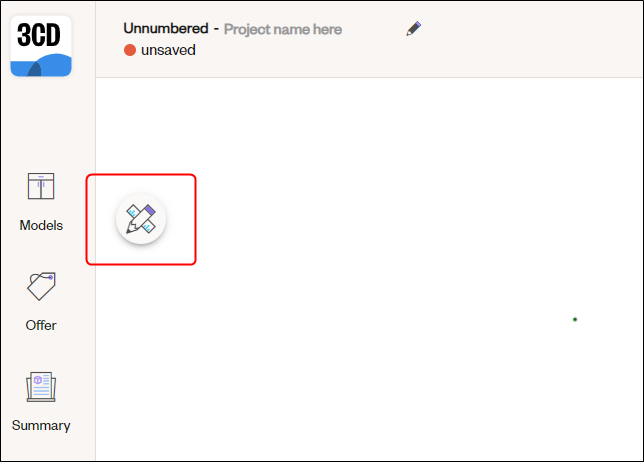

Klicken Sie auf die schwebende Schaltfläche auf der linken Seite des Fensters, um die Bibliothek zu öffnen.

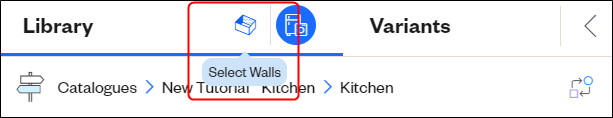

Klicken Sie auf das Symbol „Wände auswählen“ zwischen Bibliothek und Varianten.

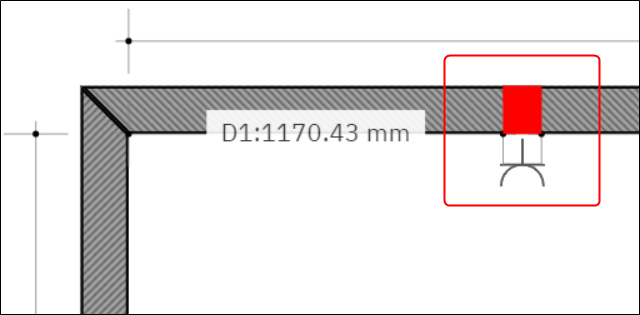

- Wählen Sie Elektro- und Sanitärsystem und klicken Sie auf den Installationstyp (Wasseranschluss, Lüfter, Rohre, usw.), die Sie einfügen möchten. Das Element erscheint an der Wand.
- Platzieren Sie das Element durch Ziehen bei gedrückter Maustaste an die richtige Stelle.
- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern, um die Komposition zu speichern.
Notiz: Sie können frei zwischen 2D- und 3D-Visualisierungen wechseln, indem Sie auf 2D und 3D klicken, jeweils in der Menüleiste. Die Konfiguration der Raumausstattung ist nur in der 2D-Visualisierung möglich.
Um Wandinstallationen weiter zu bearbeiten und anzupassen, können Benutzer nun die Änderungen anwenden dargestellt in den folgenden Abschnitten.
Verschieben Sie die Installation an einen bestimmten Ort
Wählen Sie die Installation aus, indem Sie darauf oder auf das Wandsegment neben dem Element klicken (je nachdem, welche Installation Sie auswählen).
- Ziehen Sie es, während Sie es gedrückt halten, um es richtig zu positionieren.
- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern, um die Komposition zu speichern.
Ändern Sie die Einstellungen des Elements (Breite, Höhe usw.)
Wählen Sie die Installation aus, indem Sie darauf oder auf das Wandsegment neben dem Element klicken (je nachdem, welche Installation Sie auswählen).
Klicken Sie auf die schwebende Schaltfläche auf der linken Seite des Fensters, um die Bibliothek zu öffnen.
- Stellen Sie die richtigen Werte ein.
Notiz: Die Einstellungen variieren je nach Element. Für Nebeneinrichtungen, das Menü der Variante ermöglicht es den Benutzern, den TYP von Einrichtungen wie Badewanne, Waschbecken, Toilette usw zu wählen.
- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern, um die Komposition zu speichern.
Installationen löschen
- Wählen Sie das Element aus.
- Drücken Sie
Löschen.
- Klicken Sie auf Projekte in der oberen Leiste und dann Projekt speichern, um die Komposition zu speichern.
