Bereits in einem frühen Stadium der Projekterstellung bietet 3CAD Next die Möglichkeit, vor der eigentlichen Konfiguration auf einer speziellen Seite Stile und Ausführungen für das ausgewählte Modell zu definieren. Die in dieser Phase festgelegten Varianten heißen Header-Varianten.
Die auf der Seite mit den Kopfzeilenvarianten konfigurierten Attribute werden zu den Standardattributen, und von diesem Zeitpunkt an wird jeder in die Szene eingefügte Artikel entsprechend den in den Kopfzeilenvarianten festgelegten Attributen definiert.
Kopfvarianten können im Planer überschrieben werden. Der Benutzer kann die Eigenschaften der Artikel jederzeit neu konfigurieren, indem er ihre einzelnen (oder Gruppen-)Varianten ändert. Durch diese Aktion werden die in den Kopfvarianten ausgewählten Standardvarianten nicht geändert.
Um die Varianten einzelner Artikel zu ändern, siehe den Artikelvarianten konfigurieren Artikel.
Um Artikelvarianten massiv zu ändern, siehe den Der Variantenapplikator Artikel.
Beispiel
Beim Starten eines Küchenkonfigurationsprojekts legt der Benutzer die Kopfzeilenvarianten so fest, dass Unterschränke standardmäßig mit Griffen ausgestattet sind. Ab diesem Moment verfügt jede der Komposition hinzugefügte Basiseinheit standardmäßig über einen Griff. Der Benutzer kann jedoch während der Konfiguration entscheiden, dass eine bestimmte Basiseinheit (oder eine Gruppe davon) keinen Griff haben soll, indem er die Varianten der Einheit entsprechend einstellt.
Kopfzeilenvarianten sind streng an das Modell und den Produkttyp gebunden und werden im Produktkatalog (LayEdit) definiert; daher gibt es keinen Standardsatz an Eigenschaften und die Seite mit den Kopfzeilenvarianten verfügt nicht über einen voreingestellten Inhalt.
Um Kopfzeilenvarianten festzulegen, gehen Sie wie folgt vor:

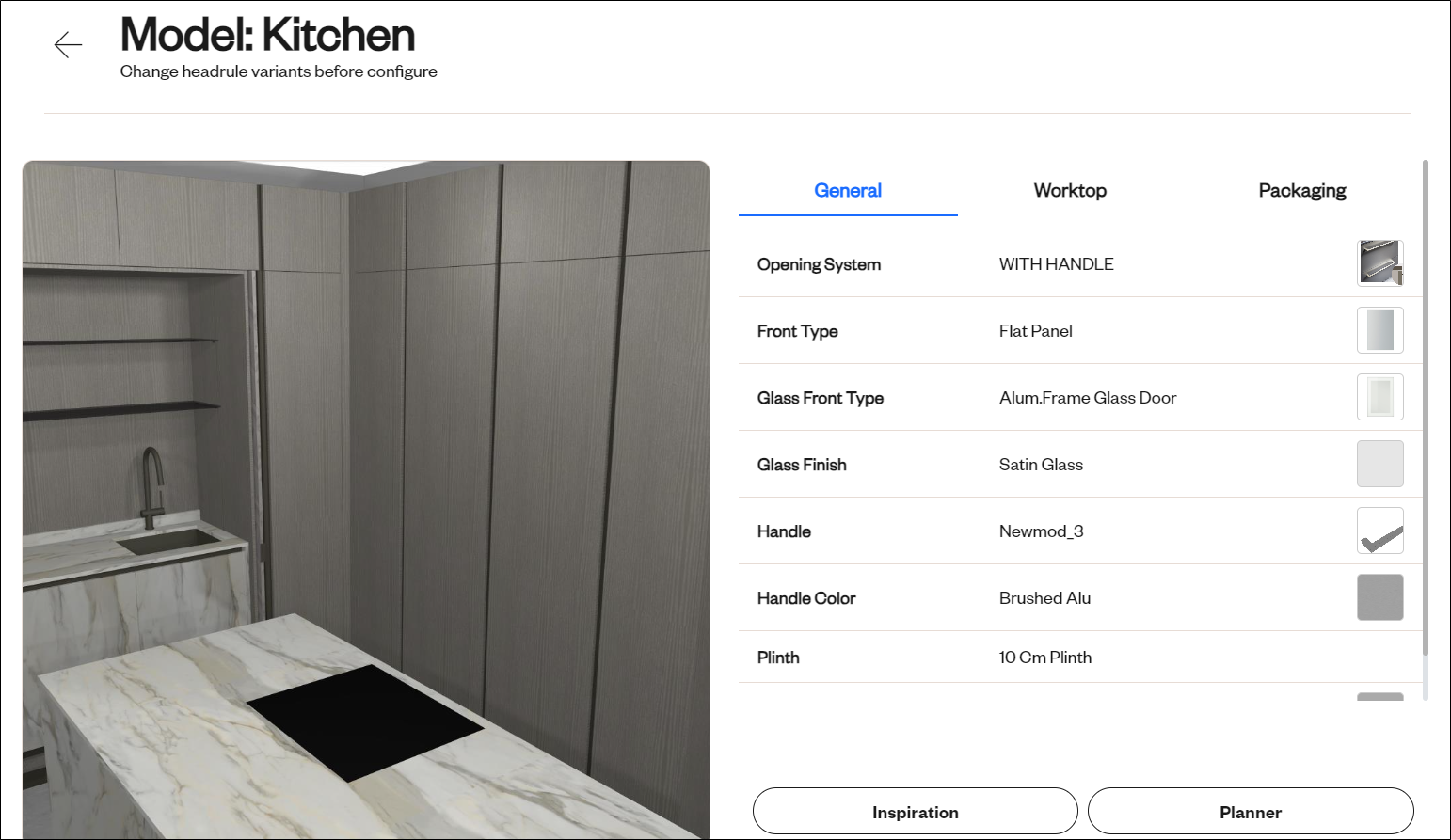

- Nach Auswahl des richtigen Modells oder technischen Modells im Projekterstellungsprozess öffnet sich die Seite mit den Kopfvarianten (siehe Neues Projekt erstellen Artikel).
-
Stellen Sie auf der rechten Seite die gewünschten Varianten ein. Abhängig von der Art und Anzahl der Varianten kann es erforderlich sein, auf der Seite nach unten zu scrollen oder zwischen mehreren Registerkarten zu blättern.
Die Header-Varianten sind nun festgelegt und werden für alle Artikel im Planer übernommen.
-
Klicken Sie auf Planer oder Inspiration abhängig davon, ob Sie die Konfiguration von Grund auf oder von einem Galerieelement (voreingestellte Zusammenstellung) aus starten möchten.
Nächster Schritt: Einfügen eines Artikels in die Konfiguration
