Come configurare le utilità della stanza

Elena Damiani
  • Aggiornato

3CAD Next consente di arricchire un ambiente inserendo e personalizzando un'ampia gamma di impianti:

  • Presa elettrica:
    • Presa a parete
    • Presa a pavimento
  • Quadro elettrico
  • Pannello di controllo domotico
  • Allacciamento idrico
  • Allacciamento del gas
  • Radiatore
  • Condizionatore
  • Caldaia
  • Bocchetta di scarico

Nota: Solo le prese a pavimento agiscono come vincoli di posizionamento. Tutte le altre utility non sono bloccanti: gli elementi configurati possono sovrapporsi ad esse, a meno che le utility non vengano spostate manualmente.



Aggiungere utility a una parete o al pavimento

  1. Aprire l'ambiente nel planner di 3CAD Next e passare alla vista 2D.

  2. Per le utility a parete, selezionare la parete di destinazione. Saltare questo passaggio per le prese a pavimento.

  3. Fare clic sul pulsante Catalogo.

    Catalog button

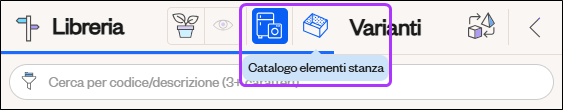

  4. Fare clic sull'icona Catalogo elementi stanza tra Libreria e Varianti.

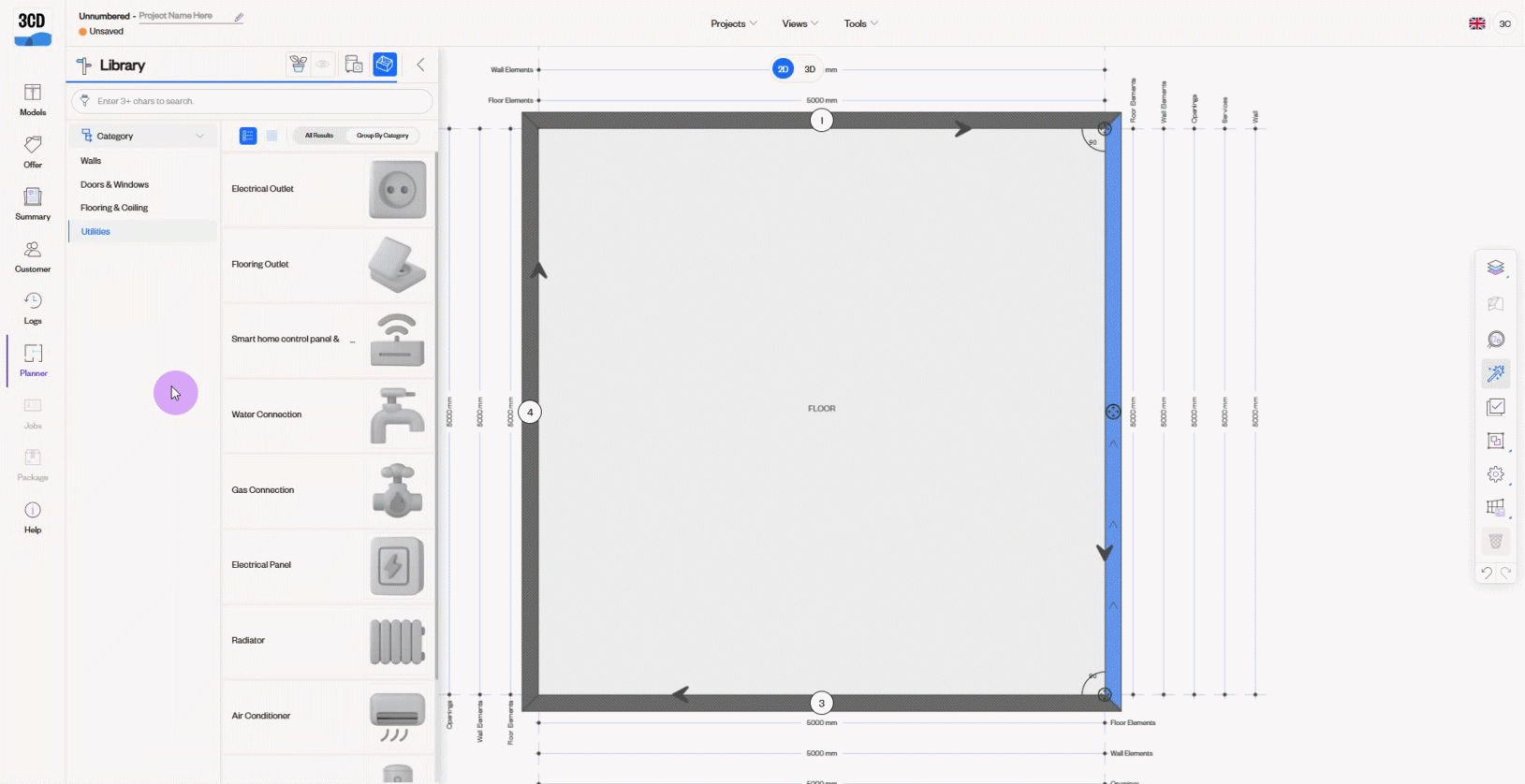

  5. Aprire la scheda Utilità e fare clic sul tipo di utility da inserire, ad esempio Presa elettrica, Allacciamento idrico o Calorifero. L'elemento viene visualizzato nell'area di lavoro.

Nota: Le utility a parete vengono posizionate sulla parete selezionata. Per le prese a pavimento, chiudere il catalogo pareti, quindi trascinare l'immagine dell' Uscita a pavimento dal lato sinistro dell'area di lavoro nella posizione desiderata nell'ambiente.





  1. Trascinare l'utilità nella posizione esatta.

  2. Fare clic su Progetti nella barra superiore, quindi su Salva Progetto.

Nota: È possibile passare dalla vista 2D alla vista 3D in qualsiasi momento. La configurazione delle utility è disponibile solo nella vista 2D.



Utilizzare le opzioni seguenti per modificare e personalizzare le utility dopo il posizionamento.

Riposizionare un'utility

  1. Fare clic sull'utility nell'area di lavoro per selezionarla. L'elemento diventa blu.

  2. Trascinarla nella nuova posizione.

  3. Fare clic su Progetti nella barra superiore, quindi su Salva Progetto.


Modificare le varianti delle utility

Tutti gli elementi per la creazione dell'ambiente, incluse le utility, offrono diverse opzioni che consentono di regolarne con precisione l'aspetto per un risultato più realistico.

Le varianti delle utility includono le impostazioni disponibili per personalizzare ogni tipo di utility. Queste impostazioni coprono un'ampia gamma di opzioni di personalizzazione, tra cui il tipo specifico di utility, il colore, le dimensioni, il materiale e gli elementi visivi.

Sebbene alcune varianti siano comuni a tutte le utility, ogni tipo offre un insieme specifico di varianti determinato dalle proprie caratteristiche.

Per ulteriori informazioni sulle impostazioni delle prese elettriche a parete, fare clic qui.

Per ulteriori informazioni sulle impostazioni delle prese elettriche a pavimento, fare clic qui.

Per ulteriori informazioni sugli elementi visivi delle utility, fare clic qui.



Impostare le varianti di un'utility

  1. Nell'area di lavoro 2D, fare clic sull'utility per selezionarla. L'elemento diventa blu.

  2. Fare clic sul pulsante Catalogo.

    Catalog button

  3. Fare clic su Varianti.

  4. Impostare i valori di variante desiderati.

  5. Fare clic su Progetti nella barra superiore, quindi su Salva Progetto.

Nota: La selezione delle varianti per le utility è disponibile solo nella vista 2D.



Eliminare un'utility

  1. Selezionare l'utility.

  2. Premere Canc sulla tastiera.

  3. Fare clic su Progetti nella barra superiore, quindi su Salva Progetto.
