Konfiguration von Raumversorgungseinrichtungen

Elena Damiani
  • Aktualisiert

Mit 3CAD Next lässt sich ein Raum durch das Einfügen und Anpassen einer Vielzahl von Anschlüssen erweitern:

  • Steckdose:
    • Wandsteckdose
    • Bodensteckdose
  • Elektroverteiler
  • Smart-Home-Bedienpanel
  • Wasseranschluss
  • Gasanschluss
  • Heizkörper
  • Klimaanlage
  • Heizkessel
  • Abluftöffnung

Hinweis: Nur Bodensteckdosen dienen als Platzierungsbeschränkungen. Alle anderen Anschlüsse sind nicht blockierend: Konfigurierte Elemente können sie überlappen, sofern die Anschlüsse nicht manuell verschoben werden.



Anschlüsse an einer Wand oder auf dem Boden hinzufügen

  1. Den Raum im 3CAD Next-Planer öffnen und zur 2D-Ansicht wechseln.

  2. Bei wandmontierten Anschlüssen die Zielwand auswählen (diesen Schritt bei Bodensteckdosen überspringen).

  3. Auf die Schaltfläche Catalog klicken.

    Catalog button

  4. Auf das Symbol Select walls zwischen Library und Variants klicken.

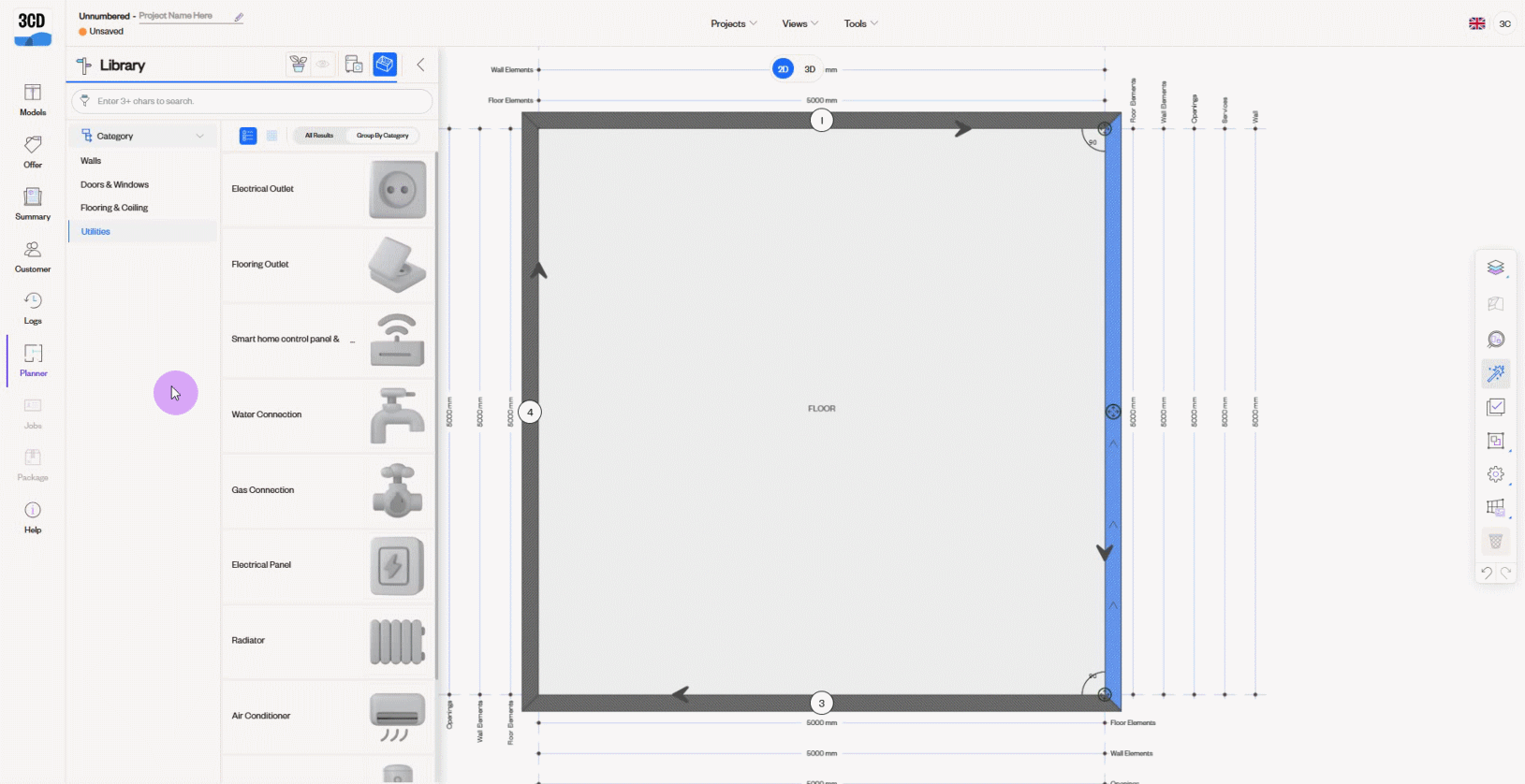

  5. Den Reiter Utilities öffnen und auf den einzufügenden Anschlusstyp klicken, zum Beispiel Electrical outlet, Water connection oder Radiator. Das Element wird im Arbeitsbereich angezeigt.

Hinweis: Wandmontierte Anschlüsse werden auf der ausgewählten Wand platziert. Bei Floor outlets den Wandkatalog schließen und dann das Bild Floor outlet auf der linken Seite des Arbeitsbereichs an die gewünschte Position im Raum ziehen.





  1. Den Anschluss per Drag & Drop an die genaue Position ziehen.

  2. In der oberen Leiste auf Projects klicken und dann auf Save Project.

Hinweis: Es kann jederzeit zwischen der 2D- und der 3D-Ansicht gewechselt werden. Die Konfiguration von Anschlüssen ist nur in der 2D-Ansicht verfügbar.



Die folgenden Optionen verwenden, um Anschlüsse nach der Platzierung zu bearbeiten und anzupassen.

Anschluss neu positionieren

  1. Auf den Anschluss im Arbeitsbereich klicken, um ihn auszuwählen. Das Element wird blau angezeigt.

  2. Ihn per Drag & Drop an die neue Position ziehen.

  3. In der oberen Leiste auf Projects klicken und dann auf Save Project.


Anschlussvarianten ändern

Alle raumbildenden Elemente, einschließlich Anschlusselementen, bieten verschiedene Optionen, mit denen sich ihr Erscheinungsbild feinjustieren lässt, um ein realistischeres Ergebnis zu erzielen.

Anschlussvarianten umfassen die verfügbaren Einstellungen zur Anpassung jedes Anschlusstyps. Diese Einstellungen bieten zahlreiche Anpassungsmöglichkeiten, darunter den spezifischen Anschlusstyp, Farbe, Größe, Material und visuelle Elemente.

Während einige Varianten für alle Anschlüsse gelten, bietet jeder Typ einen spezifischen Satz von Varianten, der durch seine Eigenschaften bestimmt wird.

Weitere Informationen zu den Einstellungen für Wandsteckdosen finden sich hier.

Weitere Informationen zu den Einstellungen für Bodensteckdosen finden sich hier.

Weitere Informationen zu den visuellen Elementen von Anschlüssen finden sich hier.



Varianten eines Anschlusses festlegen

  1. Im 2D-Arbeitsbereich auf den Anschluss klicken, um ihn auszuwählen. Das Element wird blau angezeigt.

  2. Auf die Schaltfläche Catalog klicken.

    Catalog button

  3. Auf Variants klicken.

  4. Die gewünschten Variantenwerte festlegen.

  5. In der oberen Leiste auf Projects klicken und dann auf Save Project.

Hinweis: Die Variantenauswahl für Anschlüsse ist nur in der 2D-Ansicht verfügbar.



Einen Anschluss löschen

  1. Den Anschluss auswählen.

  2. Auf der Tastatur Delete drücken.

  3. In der oberen Leiste auf Projects klicken und dann Save Project auswählen.
