Aggiungere e personalizzare nicchie, colonne e pareti interne

Elena Damiani
  • Aggiornato

In 3CAD Next, è possibile arricchire le pareti di un ambiente standard o personalizzato inserendo e personalizzando elementi architettonici. Ogni elemento può essere riposizionato, ridimensionato e personalizzato. Questo articolo spiega come aggiungere e modificare gli elementi architettonici, come passare tra le relative varianti e personalizzarli.



Quali elementi architettonici è possibile aggiungere a una parete

  • Parete interna

  • Nicchie:
    • Nicchia a parete
    • Nicchia a parete a volta
    • Nicchia di passaggio

  • Colonne:
    • Colonna a parete (adiacente alla parete)
    • Colonna indipendente



Come aggiungere e modificare una parete interna

Le pareti interne vengono gestite come le pareti perimetrali. Per ulteriori informazioni, consultare l'articolo Personalizzare le pareti della stanza.



Come aggiungere una nicchia o una colonna a parete

  1. Aprire l'ambiente nel planner di 3CAD Next e passare alla vista 2D.

  2. Selezionare la parete a cui aggiungere l'elemento facendo clic su di essa. Saltare questo passaggio per le colonne autoportanti.

  3. Fare clic sul pulsante Catalogo.

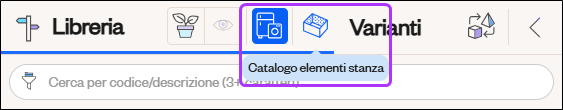

  4. Fare clic sull'icona Catalogo elementi stanza tra Libreria e Varianti.

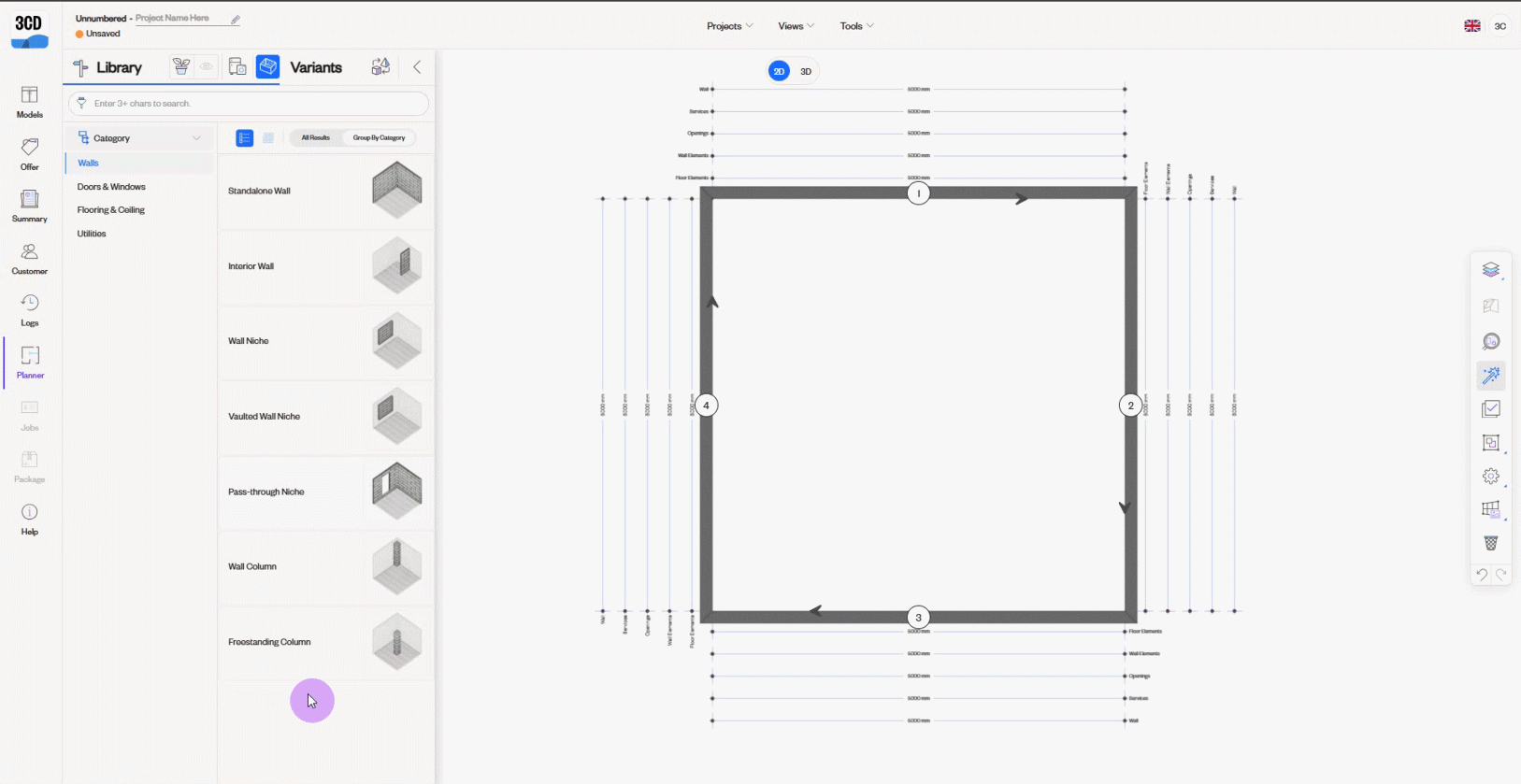

  5. Selezionare la scheda Pareti e fare clic sull'elemento architettonico da inserire (Nicchia, Nicchia di passaggio,  Colonna a parete ecc.).

Nota: Gli elementi correlati alle pareti vengono posizionati sulla parete selezionata. Per le colonne autoportanti, chiudere il catalogo pareti, quindi trascinare l'immagine della colonna autoportante dal lato sinistro dell'area di lavoro nella posizione desiderata nell'ambiente.

  1. Trascinare l'elemento nella posizione esatta.

  2. Fare clic su Progetti nella barra superiore, quindi su Salva Progetto.

Nota: È possibile passare dalla vista 2D alla vista 3D in qualsiasi momento. Il posizionamento degli elementi architettonici è disponibile solo nella vista 2D.



Come modificare una nicchia o una colonna

Riposizionare l'elemento
  1. Fare clic sulla nicchia o sulla colonna nell'area di lavoro per selezionarla. L'elemento diventa blu.

  2. Trascinarla e rilasciarla nella nuova posizione.

  3. Fare clic su Progetti nella barra superiore, quindi su Salva Progetto.
Modificare le varianti dell'elemento

Tutti gli elementi di costruzione dell'ambiente, incluse nicchie e colonne, offrono diverse opzioni che consentono di regolarne con precisione l'aspetto per un risultato più realistico.

Le varianti degli elementi architettonici comprendono le impostazioni disponibili per personalizzare ciascun tipo di elemento. Queste impostazioni offrono un'ampia gamma di opzioni di personalizzazione, tra cui dimensioni, colori, davanzale e battiscopa.

Sebbene alcune varianti siano comuni a tutti gli elementi, ogni tipo offre un insieme specifico di varianti determinato dalle proprie caratteristiche.



Impostare le varianti di un elemento

  1. Nell'area di lavoro 2D, fare clic sulla nicchia o sulla colonna per selezionarla. L'elemento diventa blu.

  2. Fare clic sul pulsante Catalogo.

    Catalog button

  3. Fare clic su Varianti.

  4. Impostare i valori di variante desiderati.

  5. Fare clic su Progetti nella barra superiore, quindi su Salva Progetto.

Nota: La selezione delle varianti per tutti gli elementi architettonici, ad eccezione delle colonne autoportanti, è disponibile solo nella vista 2D.



Come eliminare un elemento architettonico

  1. Selezionare l'elemento.

  2. Premere Canc sulla tastiera.

  3. Fare clic su Progetti nella barra superiore, quindi su Salva Progetto.
