Nischen, Säulen und Innenwände hinzufügen und anpassen

Elena Damiani
  • Aktualisiert

In 3CAD Next können die Wände eines Standardraums oder benutzerdefinierten Raums durch das Einfügen und Anpassen architektonischer Elemente erweitert werden. Jedes Element kann neu positioniert, in der Größe angepasst und individuell angepasst werden. Dieser Artikel erläutert, wie architektonische Elemente hinzugefügt und bearbeitet werden, wie zwischen ihren Varianten navigiert wird und wie sie angepasst werden.



Architektonische Elemente, die einer Wand hinzugefügt werden können

  • Innenwand

  • Nischen:
    • Wandnische
    • Gewölbte Wandnische
    • Durchgangsnische

  • Säulen:
    • Wandsäule (an die Wand angrenzend)
    • Freistehende Säule



So wird eine Innenwand hinzugefügt und bearbeitet

Innenwände werden wie Umfassungswände verwaltet. Weitere Informationen sind im Artikel Raumwände anpassen zu finden.



So wird eine Nische oder Wandsäule hinzugefügt

  1. Den Raum im 3CAD Next-Planer öffnen und zur 2D-Ansicht wechseln.

  2. Die Wand, der das Element hinzugefügt werden soll, durch Anklicken auswählen (diesen Schritt bei freistehenden Säulen überspringen).

  3. Auf die Schaltfläche Configure klicken.


  4. Auf das Symbol Select walls zwischen Library und Variants klicken.

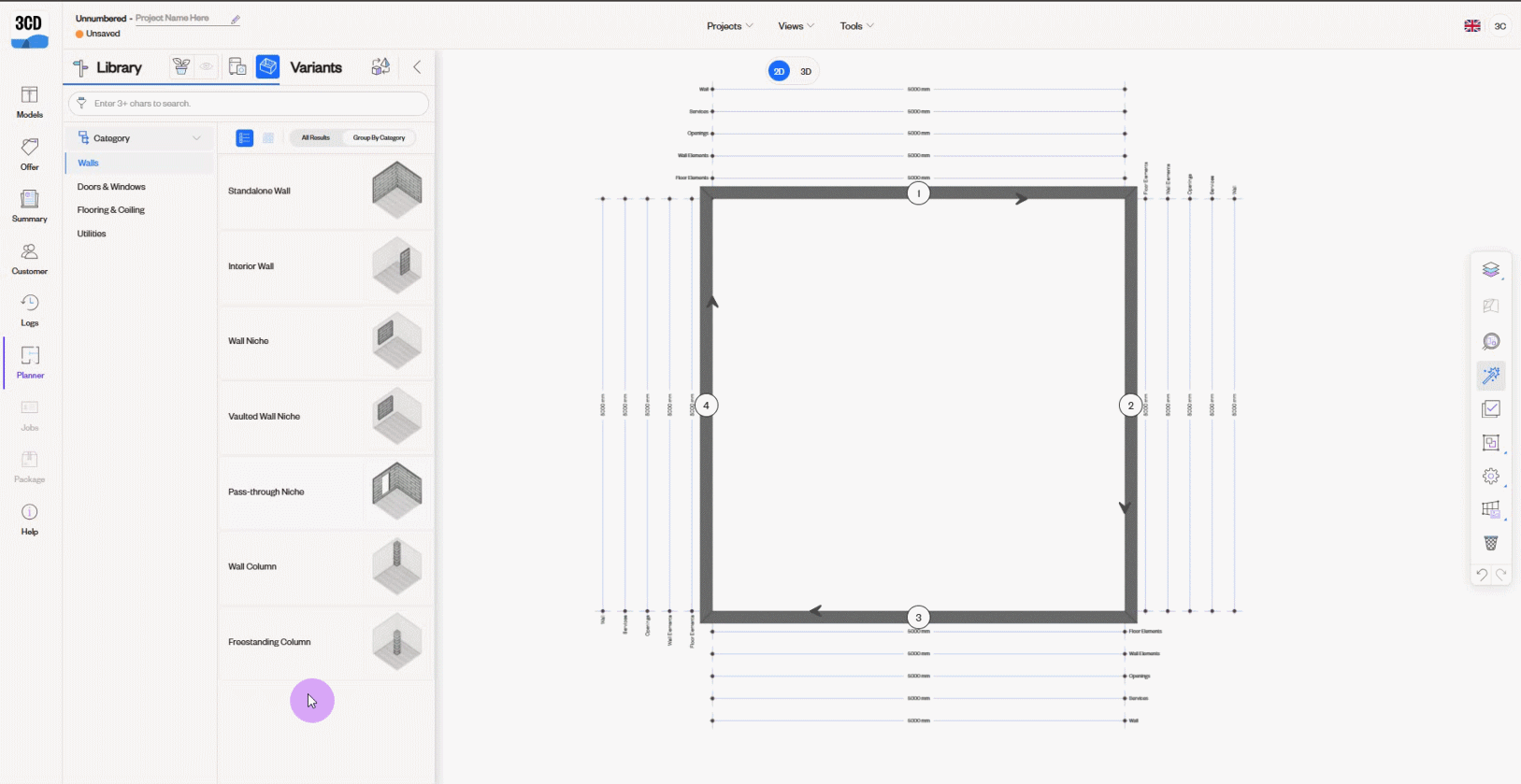

  5. Den Reiter Walls auswählen und auf das einzufügende architektonische Element klicken (Niche, Pass-through niche, Wall column usw.).

Hinweis: Wandbezogene Elemente werden auf der ausgewählten Wand positioniert. Bei freistehenden Säulen den Wandkatalog schließen und dann das Bild der freistehenden Säule auf der linken Seite des Arbeitsbereichs an die gewünschte Position im Raum ziehen.

  1. Das Element an die genaue Position ziehen.

  2. In der oberen Leiste auf Projects klicken und dann Save Project auswählen.

Hinweis: Es kann jederzeit zwischen 2D und 3D gewechselt werden. Architektonische Elemente können nur in der 2D-Ansicht platziert werden.



So wird eine Nische oder Säule bearbeitet

Element neu positionieren
  1. Auf die Nische oder Säule im Arbeitsbereich klicken, um sie auszuwählen. Das Element wird blau angezeigt.

  2. Ihn per Drag & Drop an die neue Position ziehen.

  3. In der oberen Leiste auf Projects klicken und dann auf Save Project.
Varianten des Elements ändern

Alle raumbildenden Elemente, einschließlich Nischen und Säulen, bieten verschiedene Optionen, mit denen sich ihr Erscheinungsbild verfeinern lässt, um ein realistischeres Ergebnis zu erzielen.

Varianten architektonischer Elemente umfassen die verfügbaren Einstellungen zur Anpassung jedes Elementtyps. Diese Einstellungen bieten zahlreiche Anpassungsmöglichkeiten, darunter Abmessungen, Farben, Fensterbänke und Sockelleisten.

Während einige Varianten für alle Elemente gelten, bietet jeder Typ einen spezifischen Satz von Varianten, der durch seine Eigenschaften bestimmt wird.



Varianten eines Elements festlegen

  1. Im 2D-Arbeitsbereich auf die Nische oder Säule klicken, um sie auszuwählen. Das Element wird blau angezeigt.

  2. Auf die Schaltfläche Catalog klicken.

    Catalog button

  3. Auf Variants klicken.

  4. Die gewünschten Variantenwerte festlegen.

  5. In der oberen Leiste auf Projects klicken und dann auf Save Project.

Hinweis: Die Variantenauswahl für alle architektonischen Elemente außer freistehenden Säulen ist nur in der 2D-Ansicht verfügbar.



So wird ein architektonisches Element gelöscht

  1. Das Element auswählen.

  2. Auf der Tastatur Delete drücken.

  3. In der oberen Leiste auf Projects klicken und dann Save Project.
