Personalizzare le pareti della stanza

Elena Damiani
  • Aggiornato

3CAD Next consente di personalizzare in qualsiasi momento le pareti di ambienti standard e ambienti personalizzati precedentemente creati.



Per personalizzare le pareti, procedere come segue:

  1. Aprire il progetto nell'area di lavoro di 3CAD Next.

  2. Passare alla vista 2D.



Qui è possibile personalizzare le pareti nel modo seguente:

Aggiungere una parete

  1. Fare clic sul pulsante Catalogo sul lato sinistro dello schermo per aprire la Libreria.

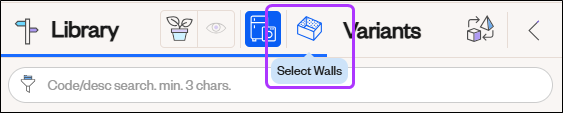

  2. Fare clic sull'icona Catalogo elementi stanza tra Libreria e Varianti.

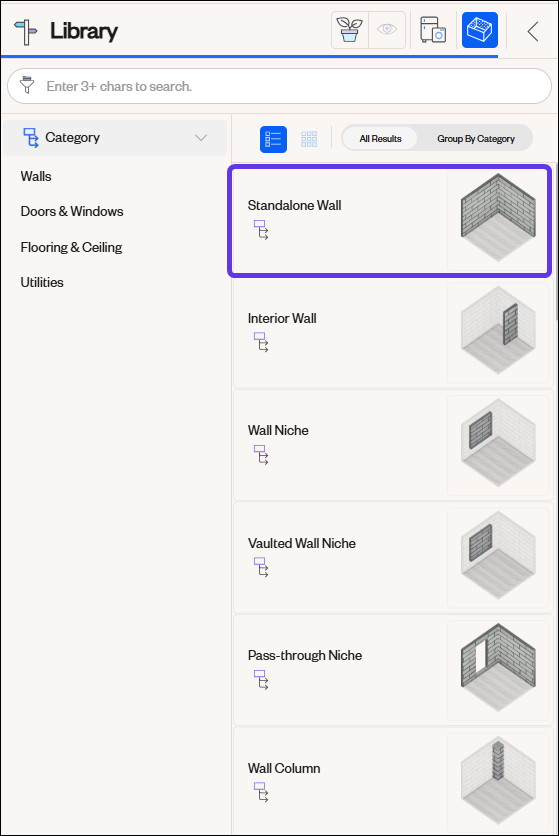

  3. Selezionare la scheda Pareti, quindi selezionare Parete. Quando si passa il cursore sull’elemento del menu, sull’icona compare il pulsante +. Fare clic sul pulsante +. Nell’area di lavoro viene visualizzato un segmento di parete.


  4. Disegnare la parete:

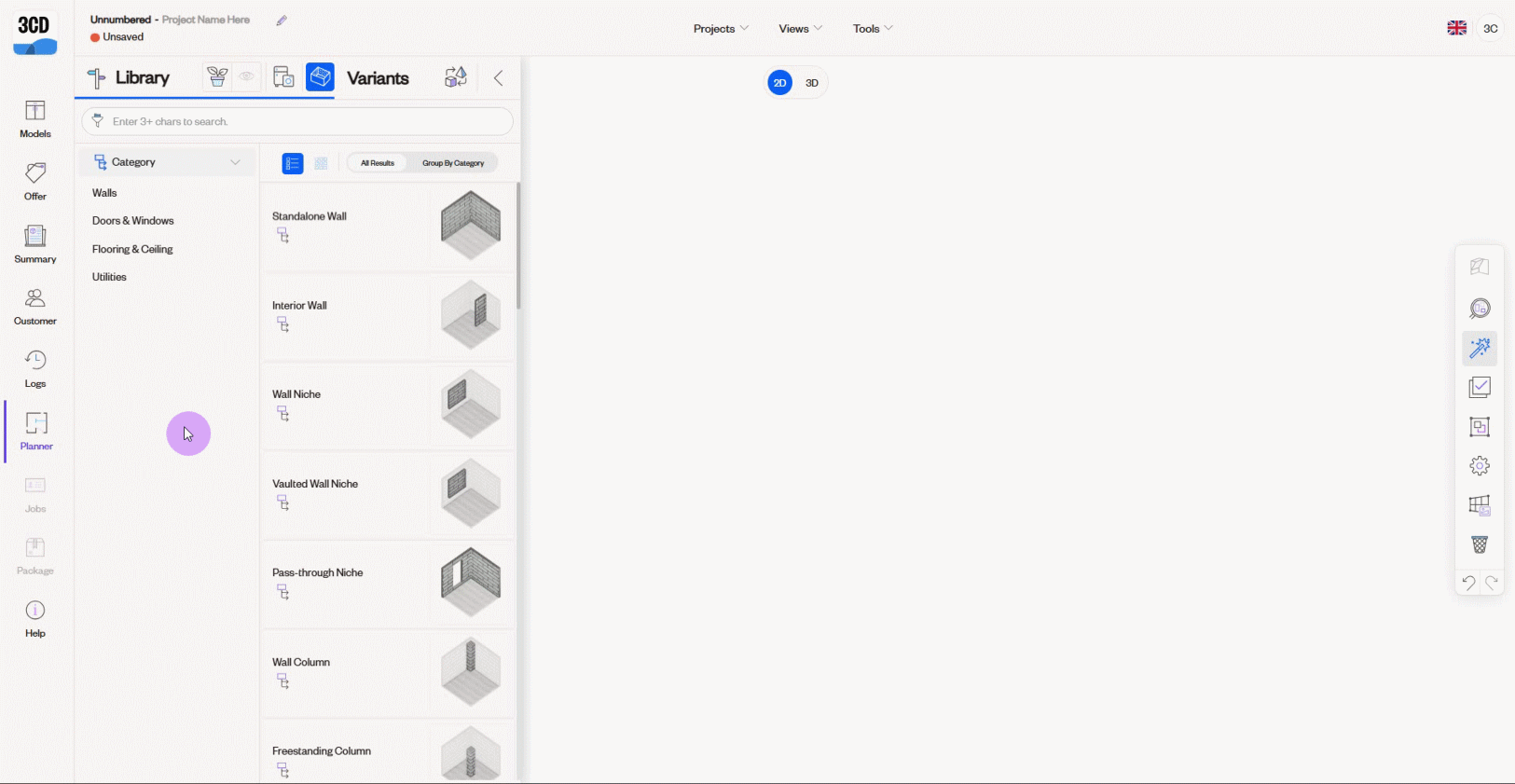

    METODO A
    • Spostare il cursore nel planner; il segmento di parete si aggancia al cursore.

    • Fare clic per impostare il punto iniziale.

    • Trascinare il cursore per definire la lunghezza della parete.

    • Fare nuovamente clic per impostare il punto finale.
    La lunghezza della parete viene visualizzata durante il disegno e la parete diventa grigia una volta completata.

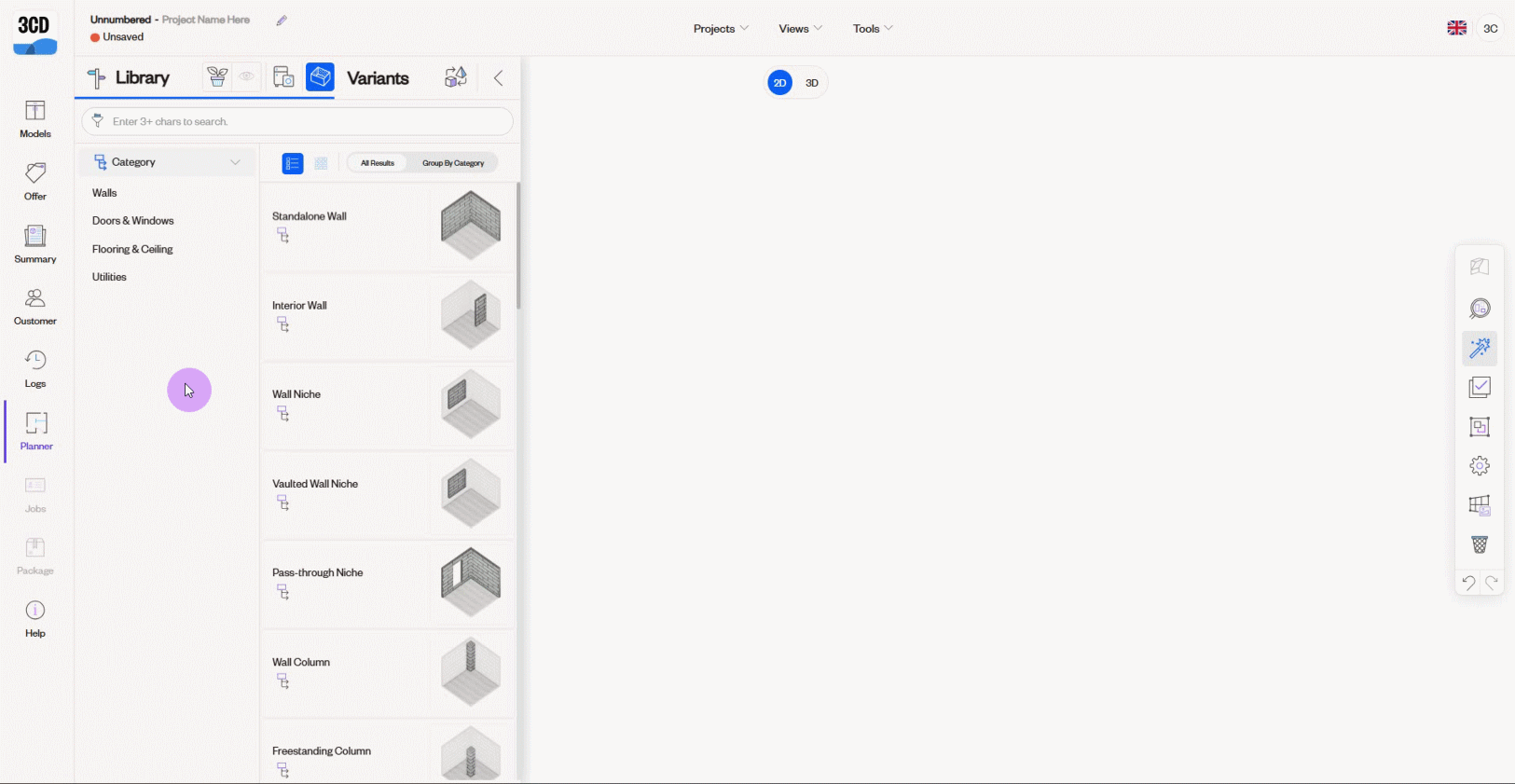

    METODO B
    Per un controllo più preciso, utilizzare l’opzione avanzata di disegno delle pareti:
    • Spostare il cursore nel planner; il segmento di parete si aggancia al cursore.

    • Fare clic per impostare il punto iniziale.

    • Trascinare il cursore in orizzontale, in verticale o nella direzione desiderata.

    • Premere la Space Bar per aprire la finestra di dialogo Edit wall.

    • Inserire la lunghezza e la profondità della parete.

    • Premere Enter per applicare i valori e creare la parete.




  5. Ripetere il punto 4 per disegnare ulteriori pareti:
    • Per impostazione predefinita, la parete successiva parte dal punto finale della precedente.
    • Per iniziare da un punto diverso, premere Esc e ricominciare.
    • Premere Esc per uscire dalla modalità di creazione delle pareti.


  6. Fare clic su Progetti nella barra superiore, quindi su Salva progetto per salvare il lavoro.




Regolare pareti e angoli


Dopo aver creato la stanza, è possibile modificare le posizioni e gli angoli delle pareti interagendo con i punti di ancoraggio.
  1. Fare clic sulla parete che si desidera regolare.

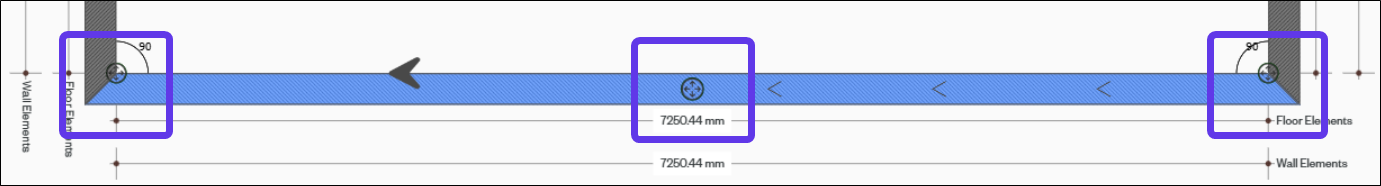

  2. Selezionare uno dei punti di ancoraggio (maniglie circolari nel mezzo e alle estremità della parete).


    3C_anchor point.png


  3. Trascinare il punto di ancoraggio selezionato nella posizione desiderata, seguendo le regole seguenti:

    • Middle anchors spostano la parete in modo perpendicolare alla sua direzione e regolano la lunghezza di eventuali pareti collegate,

    • End anchors permettono di spostare liberamente la parete in tutte le direzioni e aggiornano l’angolo con eventuali pareti collegate. L’angolo viene visualizzato durante il trascinamento.

  4. Rilasciare il pulsante del mouse per applicare la modifica.

  5. Fare clic su Progetti nella barra superiore e quindi su Salva progetto per salvare la composizione.



Modificare l’angolo tra due pareti

  1. Selezionare una delle due pareti che formano l’angolo.

  2. Fare clic sull’indicatore angolare curvo (diventa azzurro chiaro).



  3. Nella finestra di dialogo Edit angle, inserire i valori per Angle e Diagonal.
    Nota:
    • Previous wall si riferisce alla parete a sinistra.
    • Next wall si riferisce alla parete a destra.

  4. Premere Enter o chiudere la finestra di dialogo per applicare le modifiche.

  5. Fare clic su Progetti nella barra superiore, quindi su Salava Progetti per salvare la composizione.
Importante: Le lunghezze e gli angoli delle pareti sono configurati in modo indipendente dalle definizioni di pavimento o soffitto.

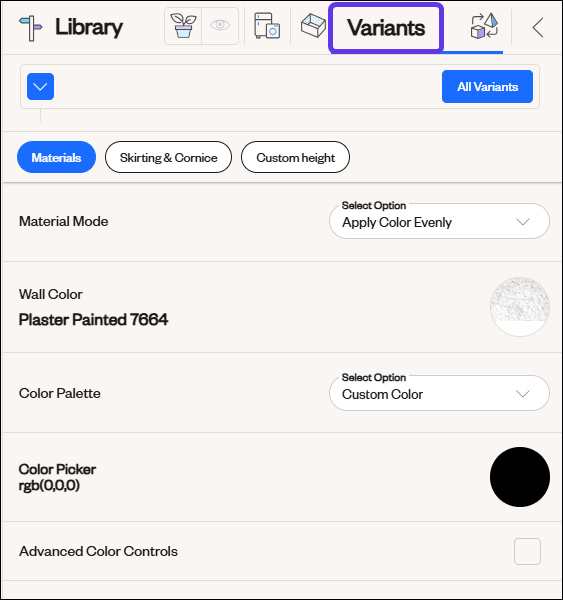

Impostare le varianti della parete

  1. Selezionare la parete.

  2. Fare clic sul pulsante Catalog per aprire la libreria.

  3. Selezionare Varianti


  4. Scegliere i valori desiderati.

  5. Fare clic su Progetti nella barra superiore, quindi su Salva Progetto.
    Nota: questa azione è disponibile sia nelle viste 2D che 3D.



Eliminare una parete

  1. Selezionare la parete.

  2. Premere Delete sulla tastiera.

  3. Fare clic su Progetti nella barra superiore, quindi su Salva Progetto.
